Einstellen des Kanalversatzausgleichs
Der Versatzausgleich dient zur Kompensation von Unterschieden bei Signalverzögerungen zwischen unterschiedlichen
Kabellängen oder Tastkopfarten. Mit dem Versatzausgleich können Sie die Signalverzögerung einzelner Kanäle anpassen,
sodass alle Signale zum selben Zeitpunkt am Oszilloskop ankommen. Mithilfe des Versatzausgleichs bei Kanälen können
Sie exakte zeitbezogene Messungen zwischen zwei oder mehr Kanälen vornehmen oder aber einen Stromtastkopf in
Verbindung mit einem Spannungstastkopf verwenden.
Wählen Sie einen Tastkopf als Referenzsignal aus, und passen Sie die Werte des Versatzausgleichs bei den anderen
Kanälen an, sodass alle Kanäle aufeinander ausgerichtet sind. Optimale Ergebnisse erzielen Sie durch die Verwendung
einer Versatzausgleichsvorrichtung, z. B. Tektronix 067-1686-xx.

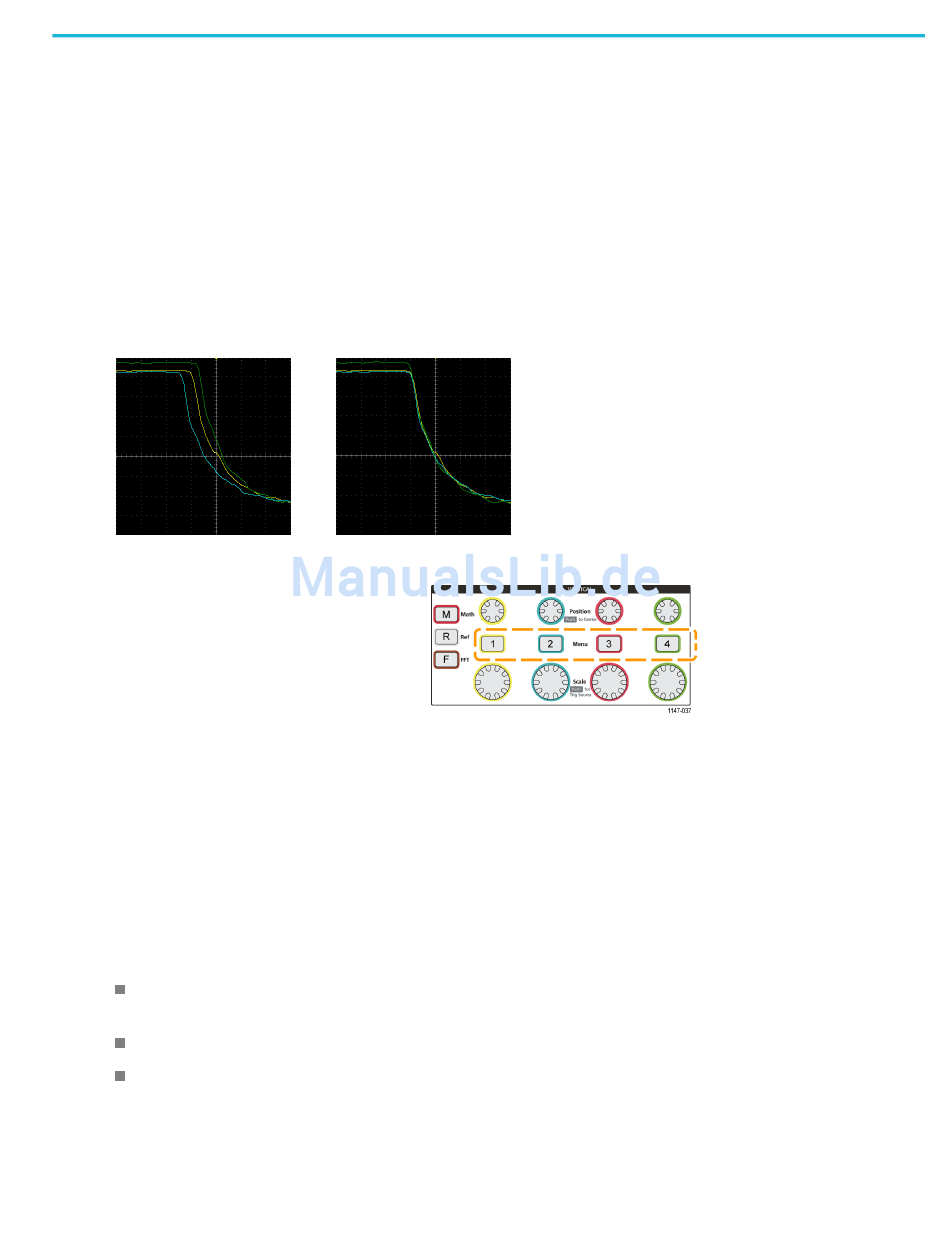

Die folgende Abbildung zeigt den Zustand vor und nach der Verwendung des Versatzausgleichs bei der Einstellung des
Versatzausgleichs an den Kanälen 2 und 4, um die Verzögerung gegenüber Kanal 1 zu minimieren.
1. Drücken Sie die Taste Vertikal des
Kanaleingangs, den Sie einstellen möchten.
2. Drücken Sie die Seitenmenütaste Weiter.
3. Wählen Sie mit dem Mehrzweck-Drehknopf die Option Versatzausgleich aus und klicken Sie darauf.
4. Zur Einstellung einer bestimmten Versatzausgleichsverzögerung wählen Sie mit dem Mehrzweck-Drehknopf die Option 0 s
aus und klicken Sie darauf. Danach können Sie mit dem Drehknopf den Wert ändern und festlegen. Mit der Anpassung des
Wertes wird das Signal auf dem Bildschirm verschoben.
5. Zur Einstellung des Versatzausgleichs auf den Standardwert des Oszilloskops (Verzögerung 0) wählen Sie mit dem
Mehrzweck-Drehknopf die Option Auf Grundeinst. setzen aus und klicken Sie darauf.
Tipps für den Versatzausgleich
Versatzausgleich-Einstellungen sind im nichtflüchtigen Speicher abgelegt, bis sie bei jedem Kanal manuell geändert
werden.
Versatzausgleich-Einstellungen sind in gespeicherten Setup-Dateien enthalten.
Bei Durchführung der Funktion Grundeinstellung werden die Versatzausgleichswerte bei allen Kanälen auf 0
zurückgesetzt.
Benutzerhandbuch für die Baureihe TBS2000
Einstellen von Kanaleingangsparametern
33
