Analysieren eines Signals
Die unterschiedlichen Fensterformen sind Kompromisse zwischen Frequenzgenauigkeit und Genauigkeit des Betrags. Die
Auswahl des zu verwendenden Fensters hängt davon ab, was Sie messen möchten, und von den Eigenschaften des
Quellsignals. Wählen Sie das am besten geeignete Fenster anhand der folgenden Richtlinien aus: Das Hanning-Fenster ist
ein guter Ausgangspunkt für FFT-Messungen.

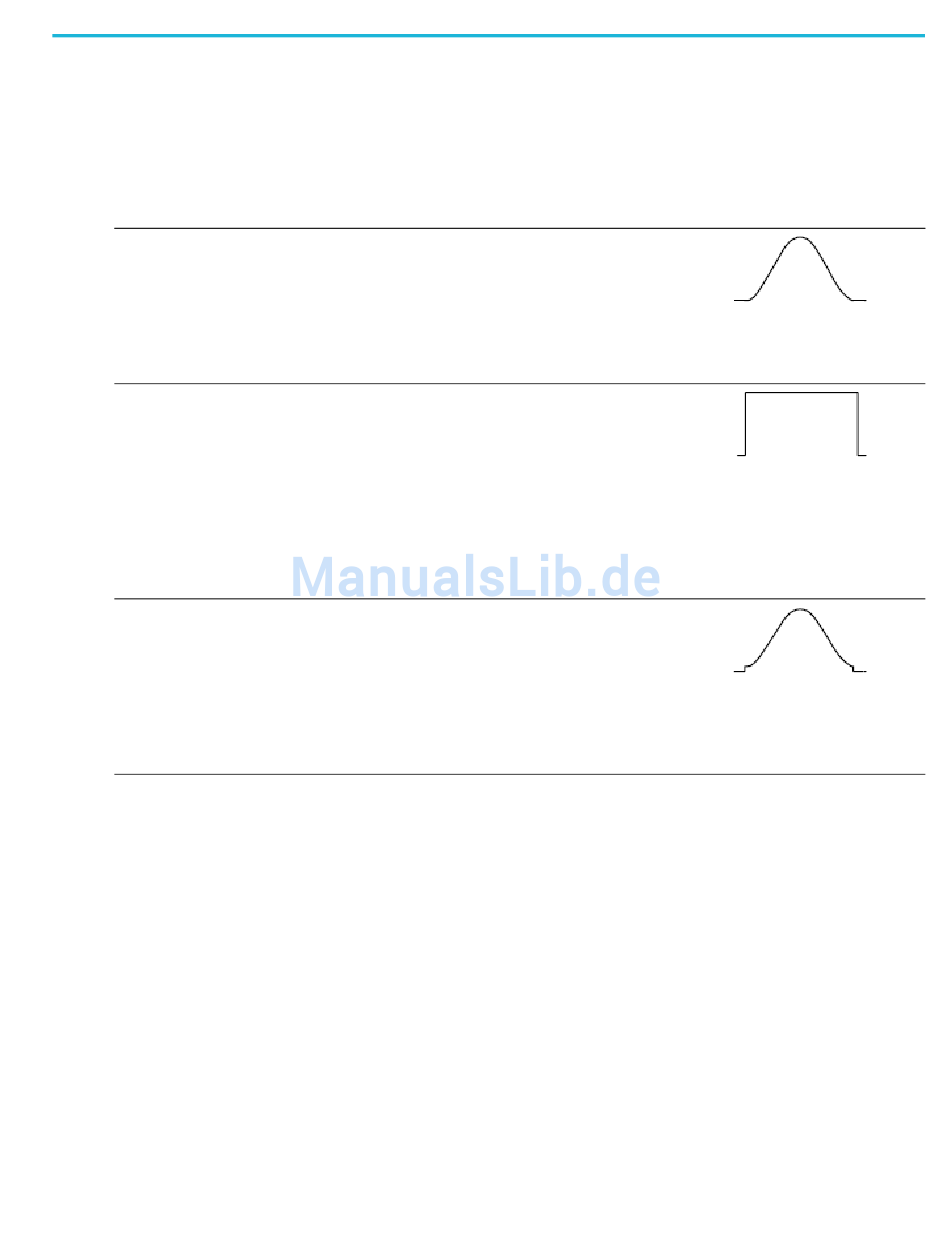

Tabelle 2: FFT-Fenster
Fensterart
Fenster-„Form"
Hanning
Dieses Fenster eignet sich sehr gut zum Messen der Amplitudengenauigkeit, aber weniger
zum Auflösen von Frequenzen.
Verwenden Sie das Hanning-Fenster zum Messen von sinusförmigen und periodischen
Signalen sowie von unkorreliertem Schmalbandrauschen. Dieses Fenster eignet sich für
Transienten oder Bursts, wobei die Signalpegel vor und nach dem Ereignis erhebliche
Unterschiede aufweisen.
Rectangular
Dies ist die am besten geeignete Fensterart zum Auflösen von Frequenzen, die sehr nahe
desselben Wertes liegen, jedoch am wenigsten geeignet zum genauen Messen der Amplitude
dieser Frequenzen. Es ist die optimale Fensterart zum Messen des Frequenzspektrums
sich nicht wiederholender Signale und zum Messen von Frequenzanteilen nahe dem
Gleichspannungsanteil.
Verwenden Sie das Rectangular-Fenster, um Transienten oder Bursts zu messen, wobei die
Signalpegel vor und nach dem Ereignis fast gleich sind. Verwenden Sie dieses Fenster
außerdem für Sinussignale gleicher Amplitude mit nahe beieinanderliegenden Frequenzen
sowie für unkorreliertes Breitbandrauschen mit Spektrum, das sich relativ langsam ändert.
Hamming
Dieses Fenster eignet sich sehr gut zum Auflösen von sehr nahe beieinanderliegenden
Frequenzen. Die Amplitudengenauigkeit ist dabei etwas besser als beim Rectangular-Fenster.
Das Fenster bietet eine geringfügig bessere Frequenzauflösung als das Hanning-Fenster.
Verwenden Sie das Hamming-Fenster zum Messen von sinusförmigen und periodischen
Signalen sowie von unkorreliertem Schmalbandrauschen. Dieses Fenster eignet sich für
Transienten oder Bursts, wobei die Signalpegel vor und nach dem Ereignis erhebliche
Unterschiede aufweisen.
Benutzerhandbuch für die Baureihe TBS2000
63
