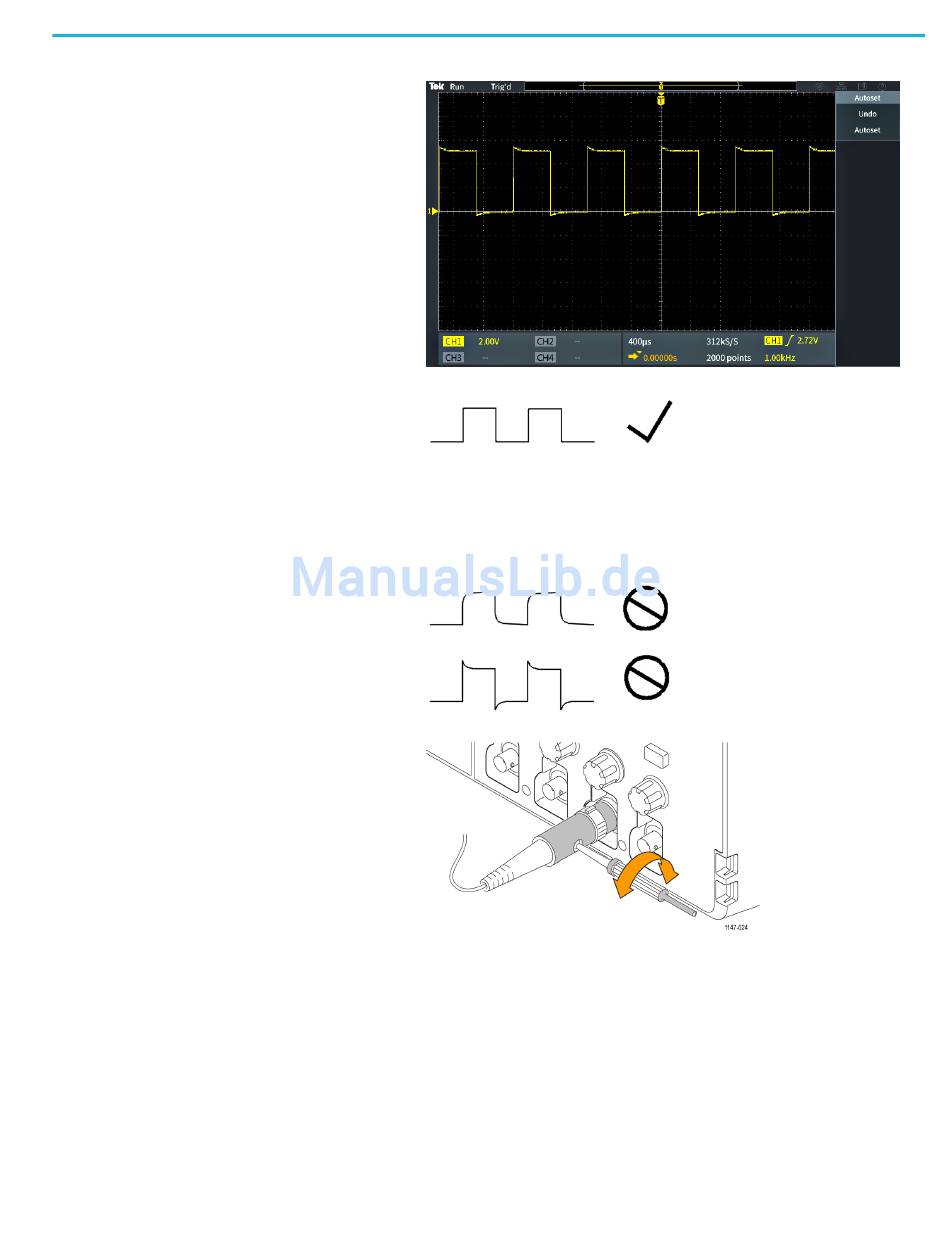

Auf dem Bildschirm wird ein
Rechtecksignal angezeigt.
7. Überprüfen Sie die Form des
angezeigten Signals, um festzustellen,
ob der Tastkopf ordnungsgemäß
abgeglichen ist. Bei einer geraden
vorderen Flanke, einem flachen Dach
und einer flachen Signalgrundlinie des
Rechtecksignals muss der Tastkopf nicht
angepasst werden.
Bei einer abgerundeten oder mit einer
Spitze versehenen vorderen Flanke
des Signals müssen Sie den Tastkopf
abgleichen.
8. Gleichen Sie den Tastkopf mit dem
Tastkopf-Einstellwerkzeug ab, bis
das Dach und die Grundlinie des
Signals flach verlaufen. Entfernen Sie
das Einstellwerkzeug, bevor Sie das
Signal betrachten. Wiederholen Sie
den Vorgang, bis das Dach und die
Grundlinie des Signals flach verlaufen.
9. Wiederholen Sie diesen Ablauf ab
Schritt 5 bei allen an das Oszilloskop
angeschlossenen Tastköpfen. Sie
müssen diesen Ablauf auch durchführen,
wenn Sie den Tastkopf eines Kanals an
einen anderen Kanal anschließen.
Benutzerhandbuch für die Baureihe TBS2000
Kennenlernen des Oszilloskops
17
