Verwenden von Cursors zur Durchführung manueller Messungen

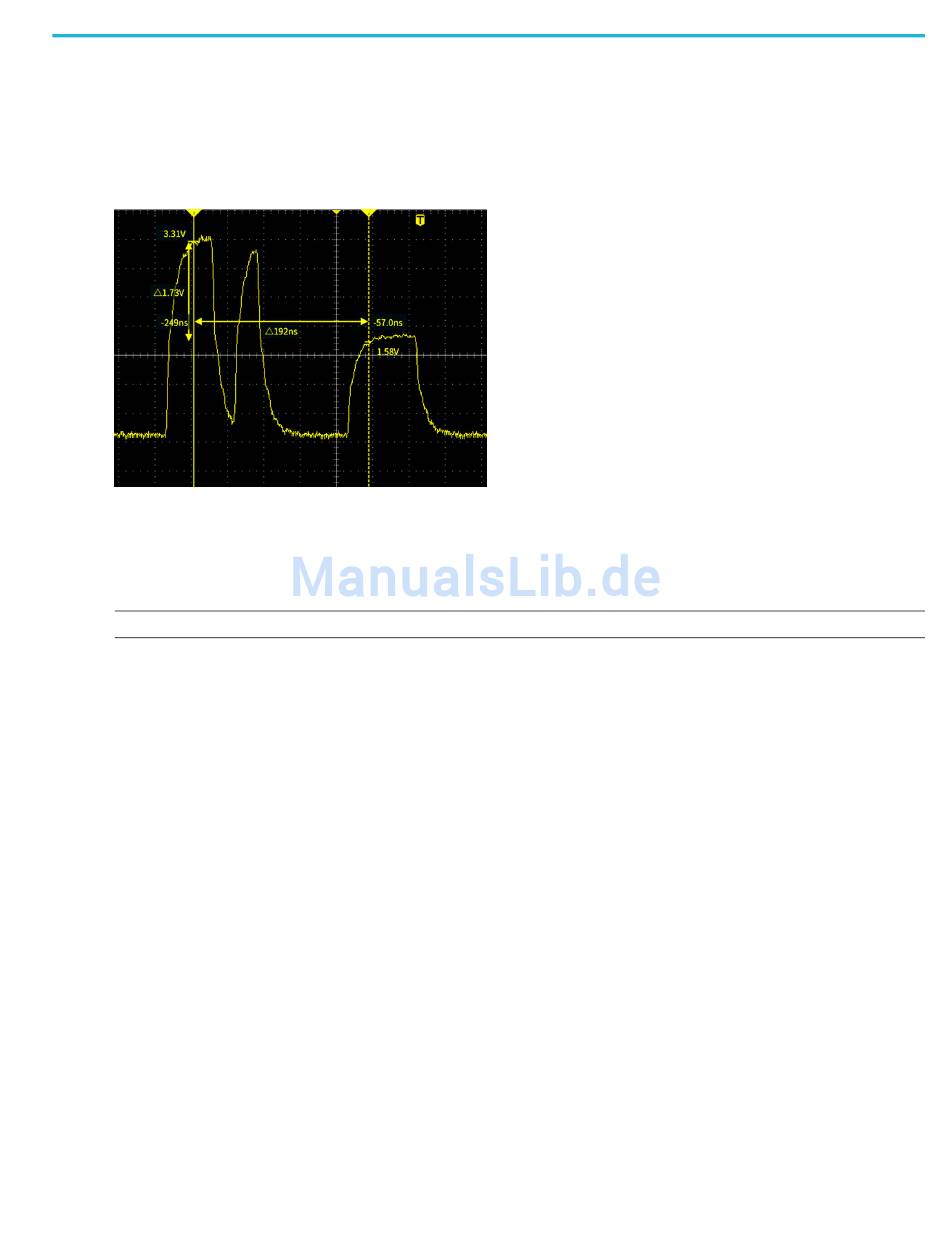

Cursors sind vertikale und horizontale Linien auf dem Bildschirm, die Sie positionieren, um Messungen an Signalen
vorzunehmen. Zu den Cursors gehören Anzeigen, die den Wert an ihrer jeweiligen Position bzw. dort anzeigen, wo sie
ein Signal überqueren. Cursors zeigen außerdem den Messwert der absoluten Differenz (bzw. Delta) zwischen zwei
Cursorposition an.
Cursoranzeigen werden neben den Cursors dargestellt. Die Anzeigen geben die Signalwerte an der aktuellen Cursorposition
wieder. Die Cursoranzeigen stellen außerdem die Differenz (Delta, gekennzeichnet durch ein Δ-Symbol) zwischen
Cursormessungen dar. Auf dem Oszilloskop werden die Anzeigen stets dargestellt, wenn die Cursors eingeschaltet sind.
HINWEIS.
Cursors stehen im XY-Anzeigemodus nicht zur Verfügung.
Benutzerhandbuch für die Baureihe TBS2000
Analysieren eines Signals
55
