Erste Schritte mit der Serie 4000 von Tektronix

In den folgenden Anweisungen werden Ihnen kurz und bündig die grundlegenden Steuerungsvorgänge und das
Leistungsspektrum der Oszilloskope der Serien DPO4000 und MSO4000 erläutert. Weitere Informationen über die
anspruchsvolleren Funktionen finden Sie im Benutzerhandbuch für die Serie 4000 (071-2121-XX).
HINWEIS. Dieses Handbuch gilt für die Oszilloskope der Serien DPO4000 und MSO4000 mit Firmwareversion 2.XX.
Wenn Ihr Oszilloskop die Firmwareversion 1.XX verwendet, laden Sie die neue Firmware herunter, und aktualisieren Sie
Ihr Oszilloskop mithilfe der im Benutzerhandbuch Ihres Oszilloskops beschriebenen Verfahren.
HINWEIS. Dieses Handbuch ist Bestandteil des Demopakets 020-2694-XX von Tektronix. Das Paket beinhaltet eine
Demo-Baugruppe, dieses Handbuch sowie ein USB-Kabel.

Demo I: Signalerfassung

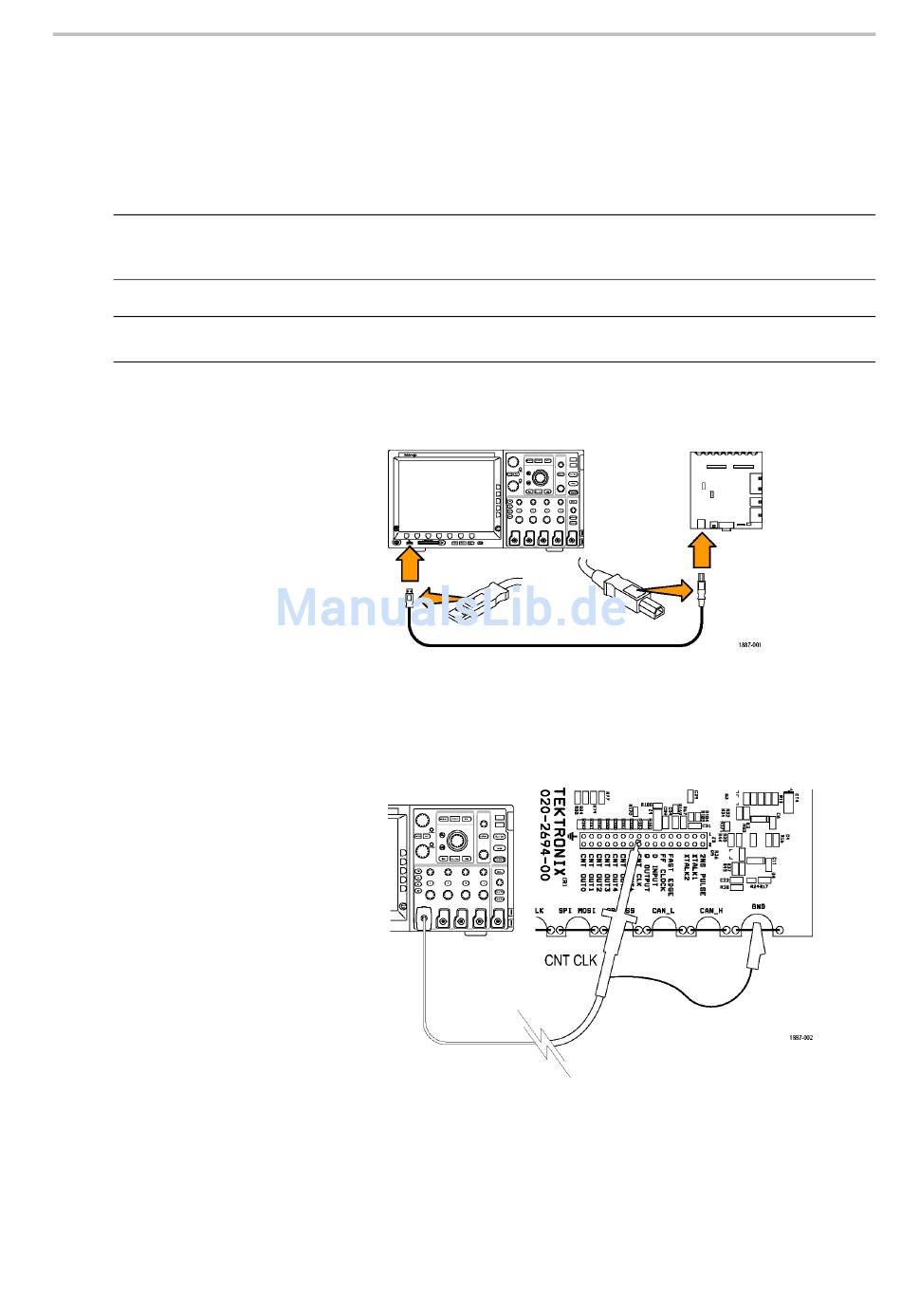

1. Schließen Sie die Host-Seite des
USB-Kabels an den USB-Anschluss
in der unteren linken Ecke des
Bedienfeldes des Oszilloskops
oder an einen der beiden
USB-Hostanschlüsse auf der
Rückwand an.
2. Schließen Sie das andere Ende des
Kabels an den Geräteanschluss
der Demo-Baugruppe an.
(Siehe Seite 52, Bedienung
der Demo-Baugruppe.)
3. Bestätigen Sie, dass die LED USB
POWER an der Demo-Baugruppe
leuchtet.
4. Schließen Sie einen
P6139A-Tastkopf an Kanal 1
an. Verbinden Sie dann
die Erdungsleitung des
P6139A-Tastkopfs mit dem mit
GND beschrifteten Punkt an der
Demo-Baugruppe. Schließen
Sie die Tastkopfspitze an
den rechteckigen Stift mit der
Beschriftung CNT CLK an der
Demo-Baugruppe an.
HINWEIS. CNT CLK ist ein Taktgeber
für einen Synchronzähler.
Demo-Bedienungsanleitung für Tektronix-Oszilloskop der Serie 4000
Erste Schritte mit der Serie 4000 von Tektronix
1
