3 x Bedienung
Abbruch und Rücksprung durch:
– Erneuten Druck der Exit-Taste oder des Drehtasters
– Auswahl eines anderen Menüs mittels des Drehschalters
und Bestätigung.
Sonderebene
Emissionsmessung

Handbetrieb

Emissionsmessung
Aus
Emissionsmessung
Grundlast
Emissionsmessung
Volllast
Emissionsmessung
Volllast

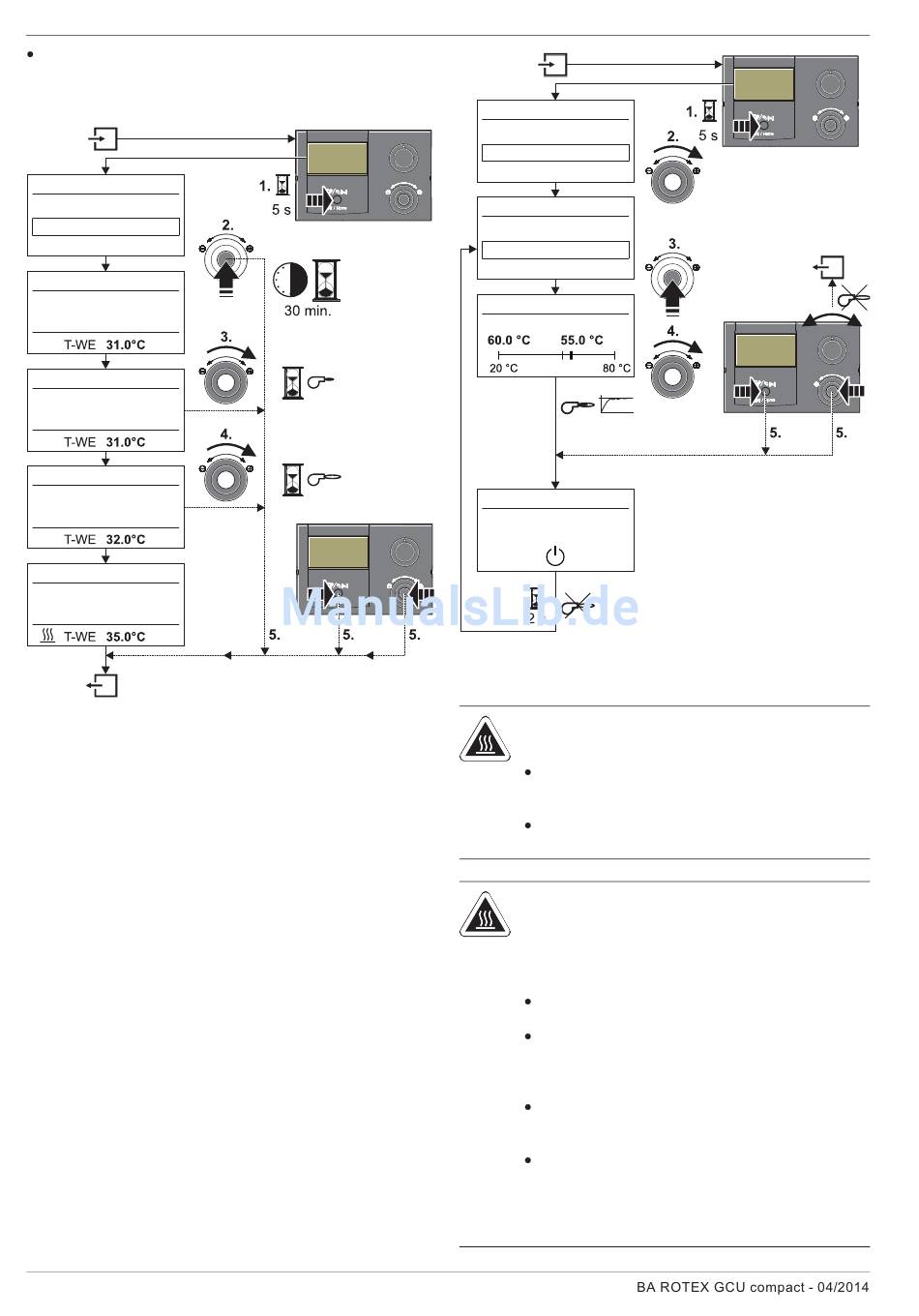

Bild 3-9 Symbolische Kurzanleitung für die Emissionsmessung
3.3.2 Handbetrieb
Der Handbetrieb dient dazu, den Wärmeerzeuger manuell auf
eine bestimmte Vorlauftemperatur zu regeln. Der Handbetrieb
sollte ausschließlich zu Diagnosezwecken verwendet werden.
Bei hydraulisch bedingtem Vorrangbetrieb für die Warmwasser-
bereitung ist darauf zu achten, dass der im Handbetrieb einge-
stellte Vorlauftemperaturwert ausreicht, die hinterlegte Warm-
wassersolltemperatur (Parameter [T-WW Soll 1]) zu erreichen.
Während des aktiven Handbetriebs wird das Warmwasser dau-
erhaft auf den ersten Sollwert-Parameter der Warmwasserbe-
reitung ([T-WW Soll 1]) geregelt.
Wird der Handbetrieb beendet, so schaltet die Regelung
RoCon BF automatisch in die Betriebsart „Bereitschaft".
16
Sonderebene
Emissionsmessung
Handbetrieb
Sonderebene
Emissionsmessung
Handbetrieb

STB Test

Handbetrieb
Soll Ist
Sonderebene
Achtung !
Akt.Betriebsart
Bild 3-10 Symbolische Kurzanleitung für den Handbetrieb
3.3.3 STB Test
VORSICHT!
Verbrennungsgefahr durch heiße Oberflächen.
Wärmeerzeuger und angeschlossene Hydraulik-
komponenten während des STB Tests und danach
nur mit geeigneten Schutzhandschuhen berühren.
Wärmeerzeuger nach dem STB Test ausreichend
lang abkühlen lassen.
VORSICHT!
Überhitzungsgefahr während des STB Tests. Der
Wärmeerzeuger und ein direkt am Wärmeerzeuger
angeschlossener Heizkreis können während des STB
Tests beschädigt werden.
Der STB Test darf nur vom Heizungsfachmann
ausgeführt werden.
Kann der direkte Heizkreis vor dem STB Test nicht
hydraulisch entkoppelt werden (z. B. Fußboden-
heizung), muss dieser manuell beidseitig
absperrbar sein.
Zur Vermeidung von Schäden am Wärmeer-
zeuger, muss vor dem STB Test eine Bypass-
strecke installiert werden.
Bei Wärmebeständigkeit der im direkten Heizkreis
eingebauten Materialien unter 105 °C, muss
dieser vor Durchführung des STB Tests
abgesperrt und eine Bypassstrecke geöffnet
werden.
