4 x Erste Inbetriebnahme
B: Konfiguration bei Einstellung "Mischer"
Einstellung "Mischer" mit kurzem Druck auf den Drehtaster
bestätigen.
Einstellung des Parameters [HZK Zuordnung] wird ange-
zeigt.
Mit dem Drehtaster den Parameter [HZK Zuordnung]
einstellen. Dieser Parameter muss identisch mit der System-
adresse des Mischermoduls sein, welches dem Raumregler
RoCon U1 zugeordnet wird.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Einstellung des Parameters [Terminaladresse] wird ange-
zeigt.
Mit dem Drehtaster den Parameter [Terminaladresse]
einstellen. Dieser Parameter definiert die Datenbusadresse
des Raumreglers RoCon U1 im gewählten Heizkreis.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Einstellung des Parameters [WE Zuordnung] wird ange-
zeigt.
Mit dem Drehtaster den Parameter [WE Zuordnung]
einstellen. Dieser Parameter definiert die Zugehörigkeit des
Raumreglers RoCon U1 zu einem Wärmeerzeuger im
RoCon-Regelungssystem.
Standardanzeige wird angezeigt (siehe Bild 4-3).
Die Systemadresse des Mischermoduls wird/ist am
Adressschalter des Mischers eingestellt (siehe
Bild 4-1).
Es ist darauf zu achten, dass die Einstellung des Para-
meters [Terminaladresse] nicht doppelt vergeben wird.
1 Anzeige Datum
2 Statusanzeige: Estrichfunkti-
on aktiv
3 Statusanzeige: Fachmann-
Login
4 Anzeige Uhrzeit

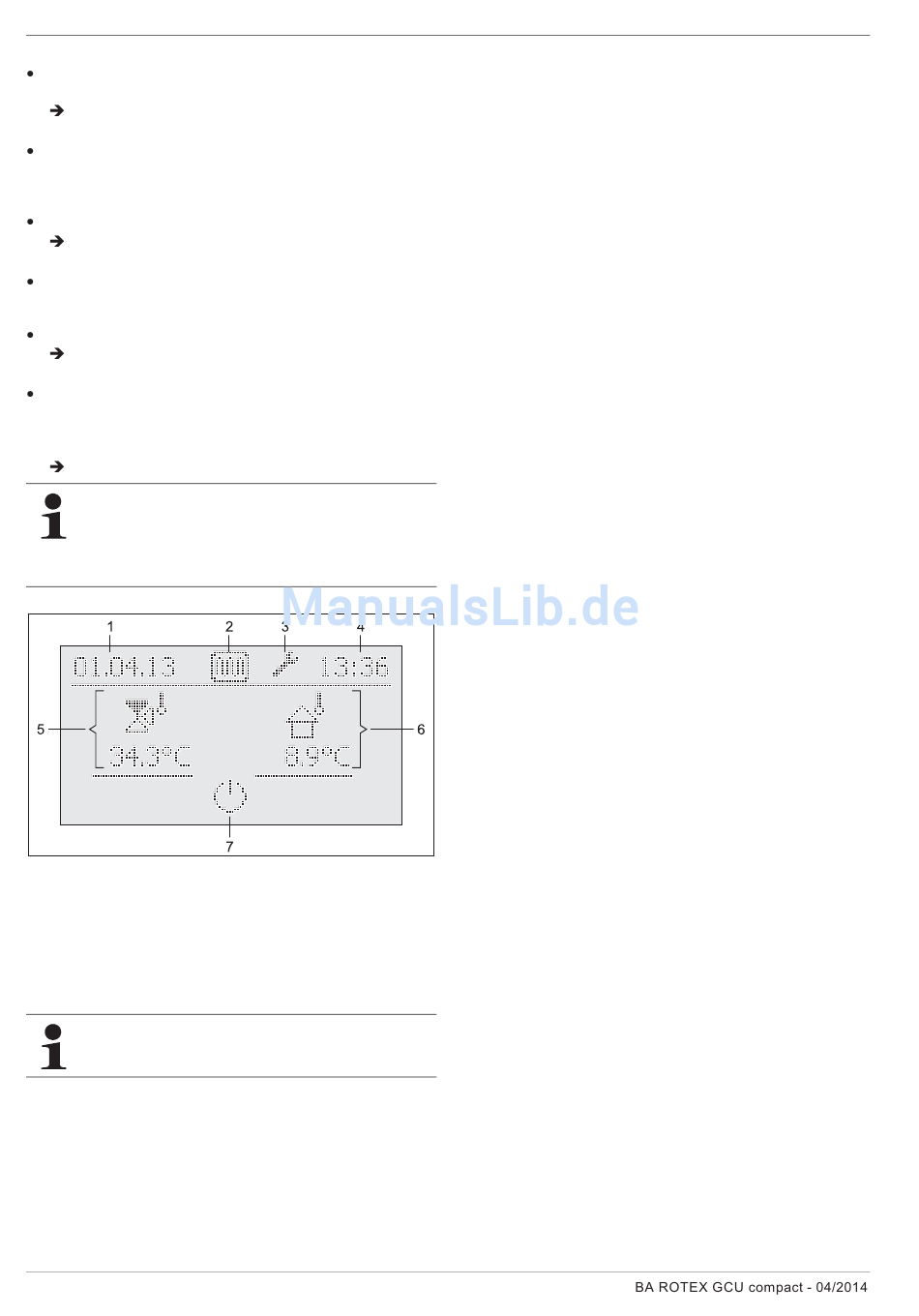

Bild 4-4 Standardanzeige RoCon U1 - "Mischer" mit beispielhaften
Statusanzeigen
In der Einstellung "Mischer" ist der Raumfühler des
RoCon U1 deaktiviert.
26
5 Aktuelle Vorlauftemperatur
des Mischerkreises
6 Aktuelle Außentemperatur
7 Eingestellte Betriebsart des
zugeordneten Heizkreises
