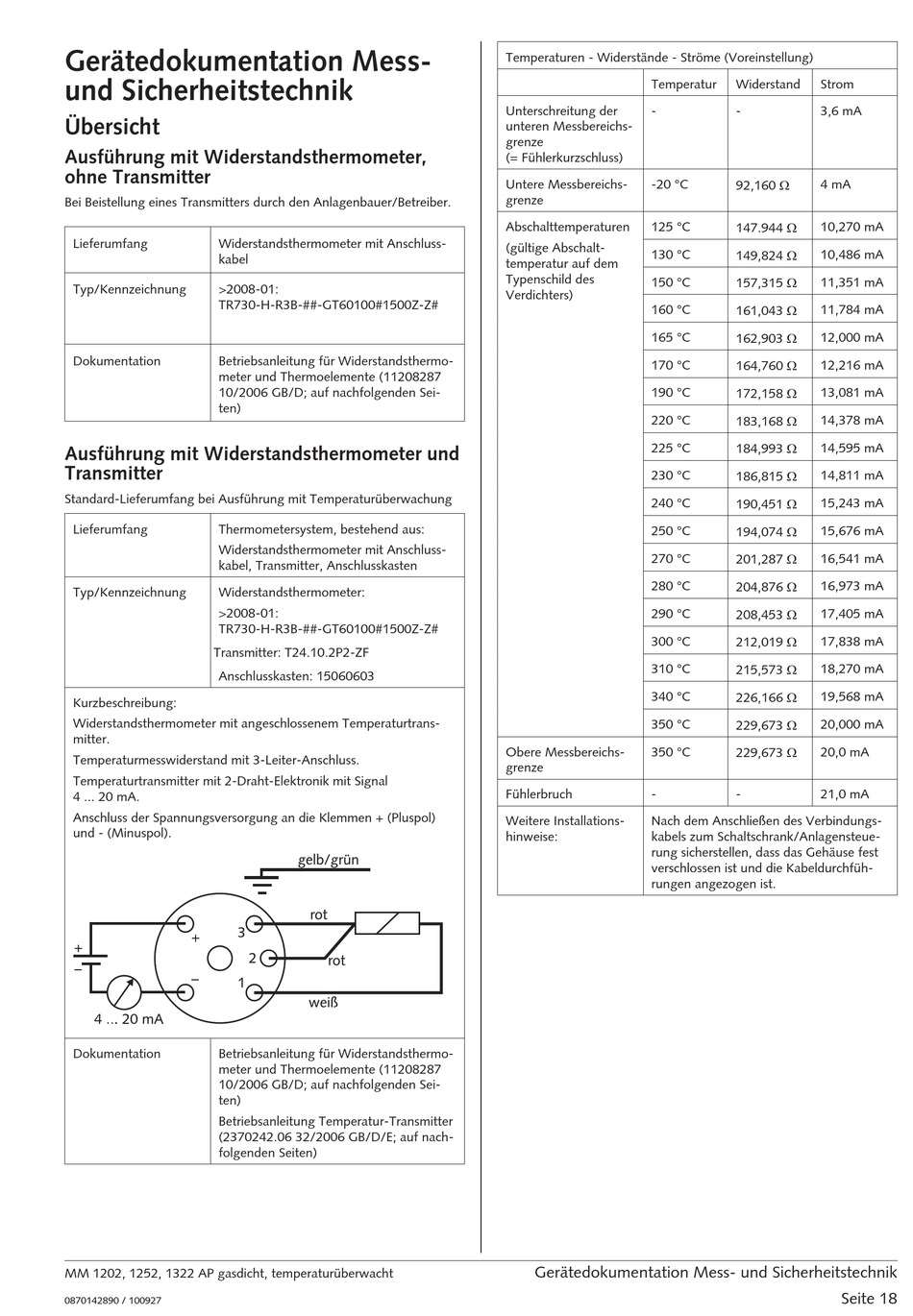

Gerätedokumentation Mess-
und Sicherheitstechnik
Übersicht
Ausführung mit Widerstandsthermometer,
ohne Transmitter
Bei Beistellung eines Transmitters durch den Anlagenbauer/Betreiber.
Lieferumfang Widerstandsthermometer mit Anschluss-
kabel
Typ/Kennzeichnung >2008-01:
TR730-H-R3B-##-GT60100#1500Z-Z#
Dokumentation Betriebsanleitung für Widerstandsthermo-
meter und Thermoelemente (11208287
10/2006 GB/D; auf nachfolgenden Sei-
ten)
Ausführung mit Widerstandsthermometer und
Transmitter
Standard-Lieferumfang bei Ausführung mit Temperaturüberwachung
Lieferumfang Thermometersystem, bestehend aus:
Widerstandsthermometer mit Anschluss-
kabel, Transmitter, Anschlusskasten
Typ/Kennzeichnung Widerstandsthermometer:
>2008-01:
TR730-H-R3B-##-GT60100#1500Z-Z#
Transmitter: T24.10.2P2-ZF
Anschlusskasten: 15060603
Kurzbeschreibung:
Widerstandsthermometer mit angeschlossenem Temperaturtrans-
mitter.
Temperaturmesswiderstand mit 3-Leiter-Anschluss.
Temperaturtransmitter mit 2-Draht-Elektronik mit Signal
4 ... 20 mA.
Anschluss der Spannungsversorgung an die Klemmen + (Pluspol)
und - (Minuspol).
Dokumentation Betriebsanleitung für Widerstandsthermo-
meter und Thermoelemente (11208287
10/2006 GB/D; auf nachfolgenden Sei-
ten)
Betriebsanleitung Temperatur-Transmitter
(2370242.06 32/2006 GB/D/E; auf nach-
folgenden Seiten)
MM 1202, 1252, 1322 AP gasdicht, temperaturüberwacht
0870142890 / 100927
Temperaturen - Widerstände - Ströme (Voreinstellung)
Temperatur
Unterschreitung der -
unteren Messbereichs-
grenze
(= Fühlerkurzschluss)
Untere Messbereichs- -20 °C
grenze
Abschalttemperaturen 125 °C
(gültige Abschalt-
130 °C
temperatur auf dem
Typenschild des
150 °C
Verdichters)
160 °C
165 °C
170 °C
190 °C
220 °C
225 °C
230 °C
240 °C
250 °C
270 °C
280 °C
290 °C
300 °C
310 °C
340 °C
350 °C
Obere Messbereichs- 350 °C
grenze
Fühlerbruch -
Weitere Installations- Nach dem Anschließen des Verbindungs-
hinweise: kabels zum Schaltschrank/Anlagensteue-
rung sicherstellen, dass das Gehäuse fest
verschlossen ist und die Kabeldurchfüh-
rungen angezogen ist.
Gerätedokumentation Mess- und Sicherheitstechnik
Widerstand Strom
- 3,6 mA
92,160 W
4 mA
147.944 W
10,270 mA
149,824 W
10,486 mA
157,315 W
11,351 mA
161,043 W
11,784 mA
162,903 W
12,000 mA
164,760 W
12,216 mA
172,158 W
13,081 mA
183,168 W
14,378 mA
184,993 W
14,595 mA
186,815 W
14,811 mA
190,451 W
15,243 mA
194,074 W
15,676 mA
201,287 W
16,541 mA
204,876 W
16,973 mA
208,453 W
17,405 mA
212,019 W
17,838 mA
215,573 W
18,270 mA
226,166 W
19,568 mA
229,673 W
20,000 mA
229,673 W
20,0 mA
- 21,0 mA
