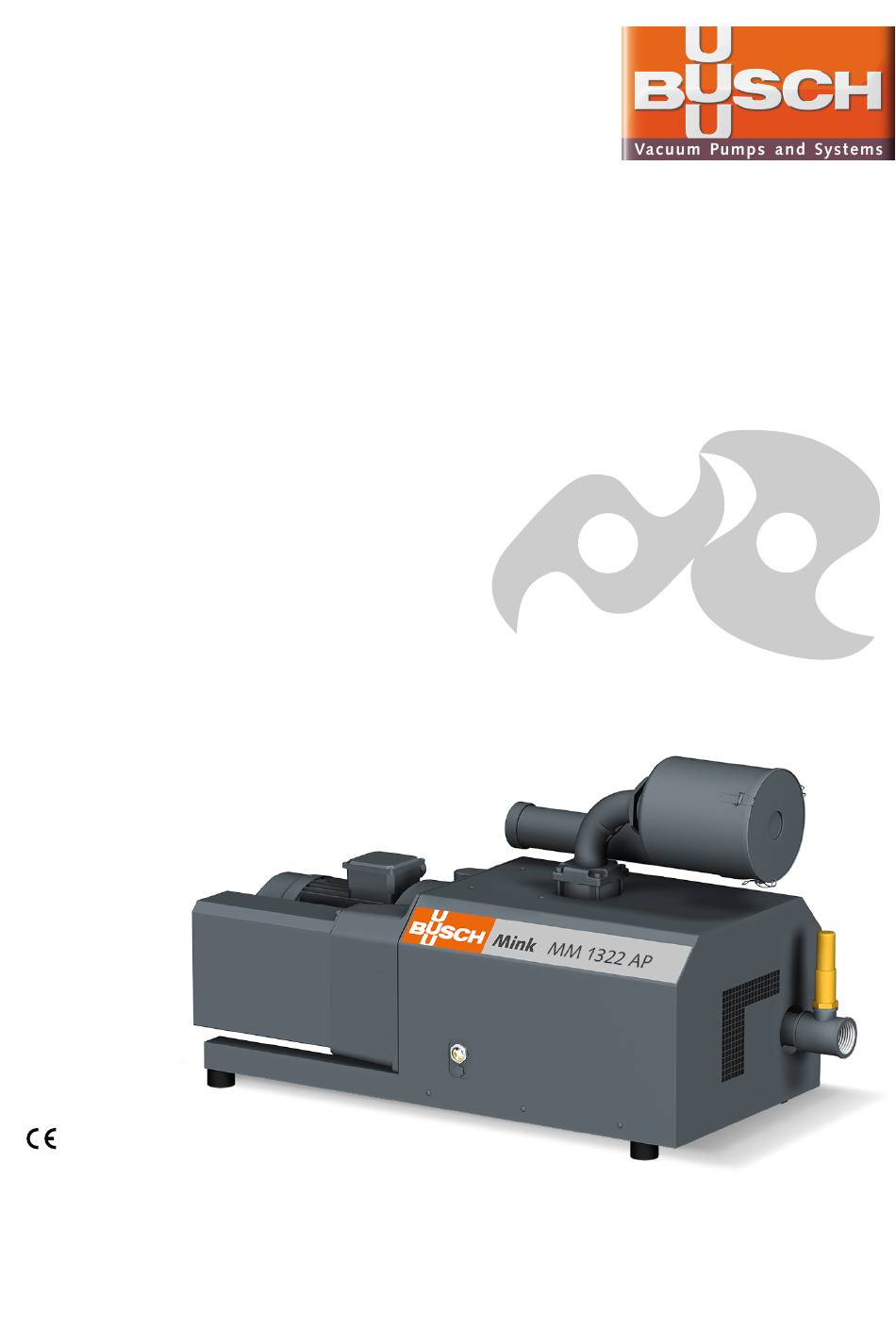

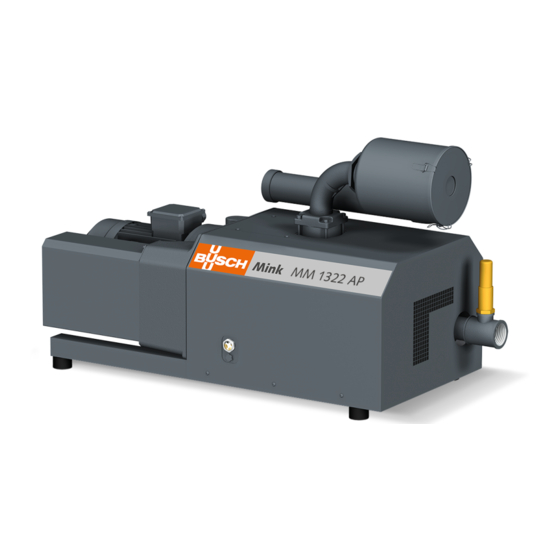

- Seite 1 Betriebsanleitung Mink Klauen-Verdichter MM 1202 AP, MM 1252 AP, MM 1322 AP Busch Produktions GmbH Schauinslandstraße 1, 79689 Maulburg Deutschland 0870135610/A0001_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten 13.07.2018...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit ........................3 2 Produktbeschreibung ....................4 2.1 Funktionsprinzip ....................5 2.2 Anwendungsbereich ..................... 5 2.3 Ein-/Ausschalter ....................5 2.4 Technische Standardeigenschaften ............... 5 2.4.1 Sicherheitsventil ..................5 2.4.2 Ansaugluftfilter mit Schalldämpfer .............5 3 Transport ........................6 4 Lagerung........................6 5 Installation........................ -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorg- fältig durch. Bei Fragen wenden Sie sich bitte an Ihre Kontaktperson von Busch. Nachdem Sie das Handbuch sorgfältig durchgelesen haben, bewahren Sie es auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung
2 | Produktbeschreibung Produktbeschreibung HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird der Kompressor mit dem Ausdruck „Maschine“ bezeich- net. Aqua-Ausführung Ansaug Ölablassschraube Auslassanschluss Kühllufteinlass Ölschauglas Kühlluftauslass Typenschild Kondensatablass Einlassfilter Externer Schalldämpfer Motorklemmenkasten Sicherheitsventil Ringschraube 4 / 24 0870135610_MM1202AP,MM1252AP,MM1322AP_A0001_IM_de... -
Seite 5: Funktionsprinzip
Gasen bestimmt. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder me- chanischen Belastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. -
Seite 6: Transport
3 | Transport Transport WARNUNG Schwebende Last. Gefahr schwerer Verletzungen! • Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. • Die Ringschraube (EB) muss in einwandfreiem Zustand, vollständig eingeschraubt und handfest angezogen sein. Maschinengewicht: siehe technische Daten oder Typenschild Beide Ringschrauben verwenden, wenn eine zweite Ringschraube montiert ist! Die Maschinenabbildung kann von der Zeichnung abweichen. -
Seite 7: Installation
• Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen usw. angebracht sind. Wenn die Maschine höher als 1000 Meter über NN installiert wird: • Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Leis- tung beschränkt oder die Umgebungstemperatur begrenzt werden. -
Seite 8: Anschlussleitungen/-Rohre
– G2 Bei spezifischen Bestellungen können die Anschlussmaße abweichen. 5.3 Auffüllen mit Öl ACHTUNG Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust. • Nur von Busch freigegebene und empfohlene Öle verwenden. 8 / 24 0870135610_MM1202AP,MM1252AP,MM1322AP_A0001_IM_de... -
Seite 9: Elektrischer Anschluss
• Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektro- magnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf. an Busch. • Schließen Sie den Schutzleiter an. • Schließen Sie den Motor an die Stromversorgung an. -
Seite 10: Schaltplan Für Dreiphasigen Motor
5 | Installation ACHTUNG Falscher Anschluss. Gefahr der Beschädigung des Motors. • Die folgenden Schaltpläne stellen typische Verkabelungen dar. Prüfen Sie, ob im Mo- torklemmkasten Anweisungen für die Verkabelung/Schaltpläne vorhanden sind. 5.4.1 Schaltplan für dreiphasigen Motor Dreieck-Schaltung (Niederspannung): Stern-Schaltung (Hochspannung): Doppelstern-Schaltung, Multispannungs- Stern-Schaltung, Multispannungs-Mo- Motor mit 9 Pins (Niederspannung):... -
Seite 11: Inbetriebnahme
6.1 Förderung kondensierbarer Dämpfe Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Förderung anderer Dämpfe zu erhalten. Für die Förderung von kondensierbaren Dämpfen muss die Maschine eine Korrosions- schutzbeschichtung (Aqua-Ausführung) sowie einen Kondensatablass(CD) im internen Schalldämpfer aufweisen. -
Seite 12: Wartung
Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ihnen gerne weiter. • Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhindern. -
Seite 13: Kontrolle Des Ölstands
Alle 20.000 Stunden • Das Öl wechseln. Das Ölwechselintervall von 20.000 Betriebsstunden gilt nur für von Busch zugelassene Öle. Die Ölwechselinter- valle sind stark von den Betriebsbedingungen abhängig. Bei extremer Belastung kann sich das Ölwechselintervall bis auf ca. 5.000 Betriebsstunden verkürzen. Auch an- dere Öle können das Wechselintervall verkürzen. -
Seite 14: Von Staub Und Schmutz Befreien
7 | Wartung 7.3 Von Staub und Schmutz befreien Nur Aqua-Ausführung 4 mm-Inbusschlüssel Lüftungsgitter und Kühlrippen reinigen 14 / 24 0870135610_MM1202AP,MM1252AP,MM1322AP_A0001_IM_de... -
Seite 15: Ölwechsel
Wartung | 7 7.4 Ölwechsel ACHTUNG Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust. • Nur von Busch freigegebene und empfohlene Öle verwenden. Putzlappen Ablaufwanne 0870135610_MM1202AP,MM1252AP,MM1322AP_A0001_IM_de 15 / 24... -
Seite 16: Instandsetzung
Unsachgemäßer Zusammenbau. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust. • Wir empfehlen, jegliches Zerlegen der Maschine, das über die in der vorliegenden Be- triebsanleitung beschriebenen Vorgehensweisen hinausgeht, von Busch durchführen zu lassen. WARNUNG Mit gefährlichem Material kontaminierte Maschinen. -
Seite 17: Außerbetriebnahme
Busch zu verwenden, um die ordnungsgemäße Funktion der Maschine zu gewährleis- ten und alle garantie- bzw. gewährleistungsbezogenen Anforderungen zu erfüllen. Wenn weitere Ersatzteile erforderlich sind, gehen Sie folgendermaßen vor: • Fordern Sie bei Ihrer Kontaktperson von Busch die detaillierte Ersatzteilliste an. 0870135610_MM1202AP,MM1252AP,MM1322AP_A0001_IM_de 17 / 24... -
Seite 18: Störungsbehebung
11 | Störungsbehebung 11 Störungsbehebung GEFAHR Stromführende Drähte. Stromschlaggefahr. • Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. VORSICHT Heiße Oberfläche. Es besteht Verletzungsgefahr durch Verbrennungen. • Bevor Sie die Maschine berühren, lassen Sie sie abkühlen. Problem Mögliche Ursache Behebung Die Maschine startet nicht. - Seite 19 Einlass ist zu hoch. Gaseinlasstemperatur, sie- he Technische Daten [► 20]. Der Ölstand ist zu niedrig. • Füllen Sie Öl auf. Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Kontaktperson von Busch. 0870135610_MM1202AP,MM1252AP,MM1322AP_A0001_IM_de 19 / 24...
-
Seite 20: Technische Daten
12 | Technische Daten 12 Technische Daten MM 1202 AP MM 1252 AP MM 1322 AP Nennsaugvermögen m³/h 200 / 240 245 / 290 300 / 360 (50Hz / 60Hz) Überdruck (50Hz) bar(g) Siehe Typenschild (NP) Motor-Nennleistung ≥6,0 ≥7,5 ≥11,0 ≥7,5 ≥10,6 ≥12,5... -
Seite 21: Eu-Konformitätserklärung
14 EU-Konformitätserklärung Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnung gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unternehmen) die übergeordnete Maschine bzw. - Seite 22 Notizen...
