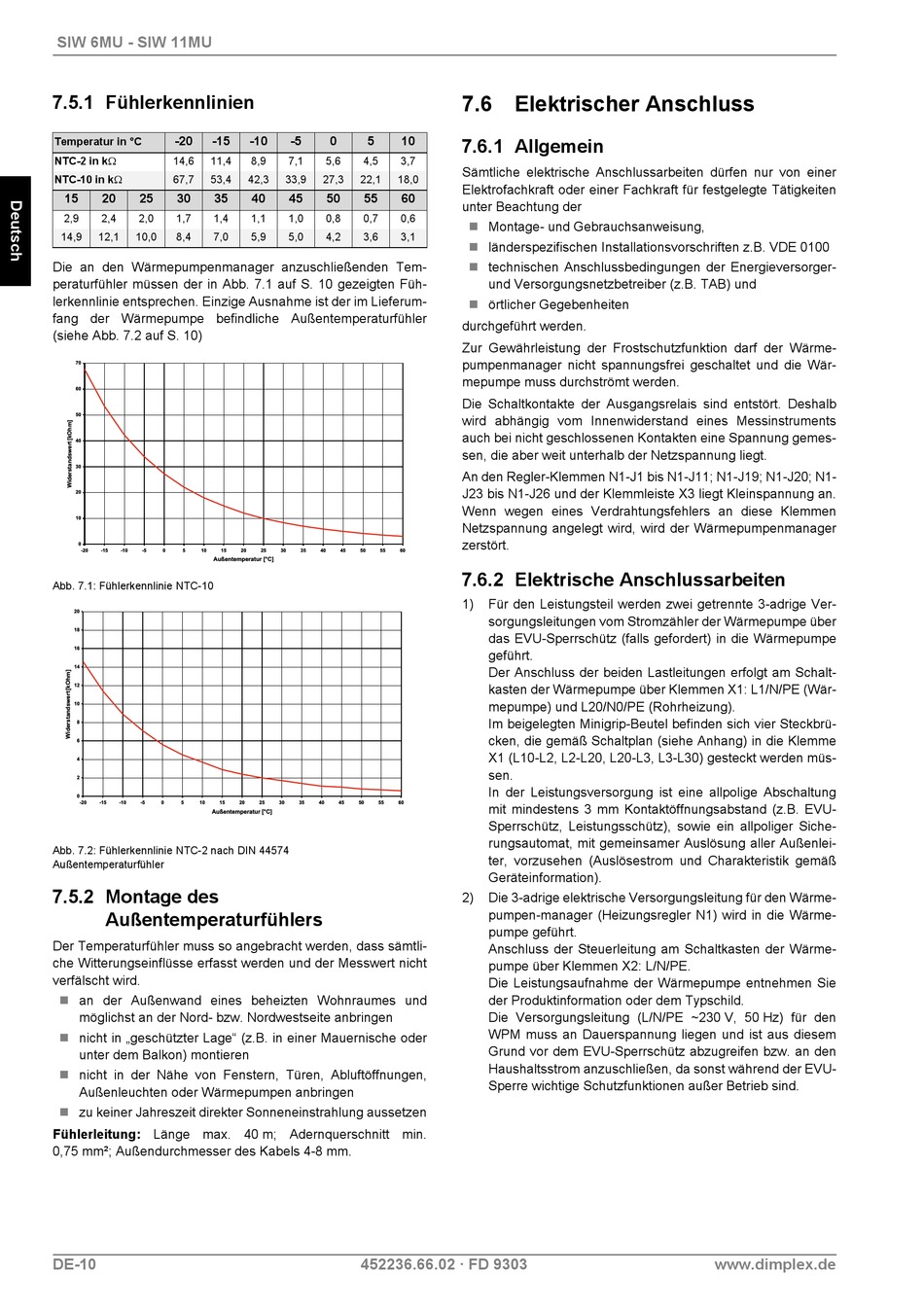

SIW 6MU - SIW 11MU
7.5.1 Fühlerkennlinien
-20 -15
Temperatur in °C
NTC-2 in k 14,6 11,4
NTC-10 in k 67,7 53,4
15 20 25 30 35
2,9 2,4 2,0 1,7 1,4
14,9 12,1 10,0 8,4 7,0
Die an den Wärmepumpenmanager anzuschließenden Tem-
peraturfühler müssen der in Abb. 7.1 auf S. 10 gezeigten Füh-
lerkennlinie entsprechen. Einzige Ausnahme ist der im Lieferum-
fang der Wärmepumpe befindliche Außentemperaturfühler
(siehe Abb. 7.2 auf S. 10)
Abb. 7.1: Fühlerkennlinie NTC-10
Abb. 7.2: Fühlerkennlinie NTC-2 nach DIN 44574
Außentemperaturfühler
7.5.2 Montage des
Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass sämtli-
che Witterungseinflüsse erfasst werden und der Messwert nicht
verfälscht wird.
 an der Außenwand eines beheizten Wohnraumes und
möglichst an der Nord- bzw. Nordwestseite anbringen
 nicht in „geschützter Lage" (z.B. in einer Mauernische oder
unter dem Balkon) montieren
 nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,
Außenleuchten oder Wärmepumpen anbringen
 zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen
Fühlerleitung: Länge max. 40 m; Adernquerschnitt min.
0,75 mm²; Außendurchmesser des Kabels 4-8 mm.
DE-10
-10 -5 0 5 10
8,9 7,1 5,6 4,5 3,7
42,3 33,9 27,3 22,1 18,0
40 45 50 55 60
1,1 1,0 0,8 0,7 0,6
5,9 5,0 4,2 3,6 3,1
452236.66.02 · FD 9303

7.6 Elektrischer Anschluss

7.6.1 Allgemein
Sämtliche elektrische Anschlussarbeiten dürfen nur von einer
Elektrofachkraft oder einer Fachkraft für festgelegte Tätigkeiten
unter Beachtung der
 Montage- und Gebrauchsanweisung,
 länderspezifischen Installationsvorschriften z.B. VDE 0100
 technischen Anschlussbedingungen der Energieversorger-
und Versorgungsnetzbetreiber (z.B. TAB) und
 örtlicher Gegebenheiten
durchgeführt werden.
Zur Gewährleistung der Frostschutzfunktion darf der Wärme-
pumpenmanager nicht spannungsfrei geschaltet und die Wär-
mepumpe muss durchströmt werden.
Die Schaltkontakte der Ausgangsrelais sind entstört. Deshalb
wird abhängig vom Innenwiderstand eines Messinstruments
auch bei nicht geschlossenen Kontakten eine Spannung gemes-
sen, die aber weit unterhalb der Netzspannung liegt.
An den Regler-Klemmen N1-J1 bis N1-J11; N1-J19; N1-J20; N1-
J23 bis N1-J26 und der Klemmleiste X3 liegt Kleinspannung an.
Wenn wegen eines Verdrahtungsfehlers an diese Klemmen
Netzspannung angelegt wird, wird der Wärmepumpenmanager
zerstört.

7.6.2 Elektrische Anschlussarbeiten

1) Für den Leistungsteil werden zwei getrennte 3-adrige Ver-
sorgungsleitungen vom Stromzähler der Wärmepumpe über
das EVU-Sperrschütz (falls gefordert) in die Wärmepumpe
geführt.
Der Anschluss der beiden Lastleitungen erfolgt am Schalt-
kasten der Wärmepumpe über Klemmen X1: L1/N/PE (Wär-
mepumpe) und L20/N0/PE (Rohrheizung).
Im beigelegten Minigrip-Beutel befinden sich vier Steckbrü-
cken, die gemäß Schaltplan (siehe Anhang) in die Klemme
X1 (L10-L2, L2-L20, L20-L3, L3-L30) gesteckt werden müs-
sen.
In der Leistungsversorgung ist eine allpolige Abschaltung
mit mindestens 3 mm Kontaktöffnungsabstand (z.B. EVU-
Sperrschütz, Leistungsschütz), sowie ein allpoliger Siche-
rungsautomat, mit gemeinsamer Auslösung aller Außenlei-
ter, vorzusehen (Auslösestrom und Charakteristik gemäß
Geräteinformation).
2) Die 3-adrige elektrische Versorgungsleitung für den Wärme-
pumpen-manager (Heizungsregler N1) wird in die Wärme-
pumpe geführt.
Anschluss der Steuerleitung am Schaltkasten der Wärme-
pumpe über Klemmen X2: L/N/PE.
Die Leistungsaufnahme der Wärmepumpe entnehmen Sie
der Produktinformation oder dem Typschild.
Die Versorgungsleitung (L/N/PE ~230 V, 50 Hz) für den
WPM muss an Dauerspannung liegen und ist aus diesem
Grund vor dem EVU-Sperrschütz abzugreifen bzw. an den
Haushaltsstrom anzuschließen, da sonst während der EVU-
Sperre wichtige Schutzfunktionen außer Betrieb sind.
