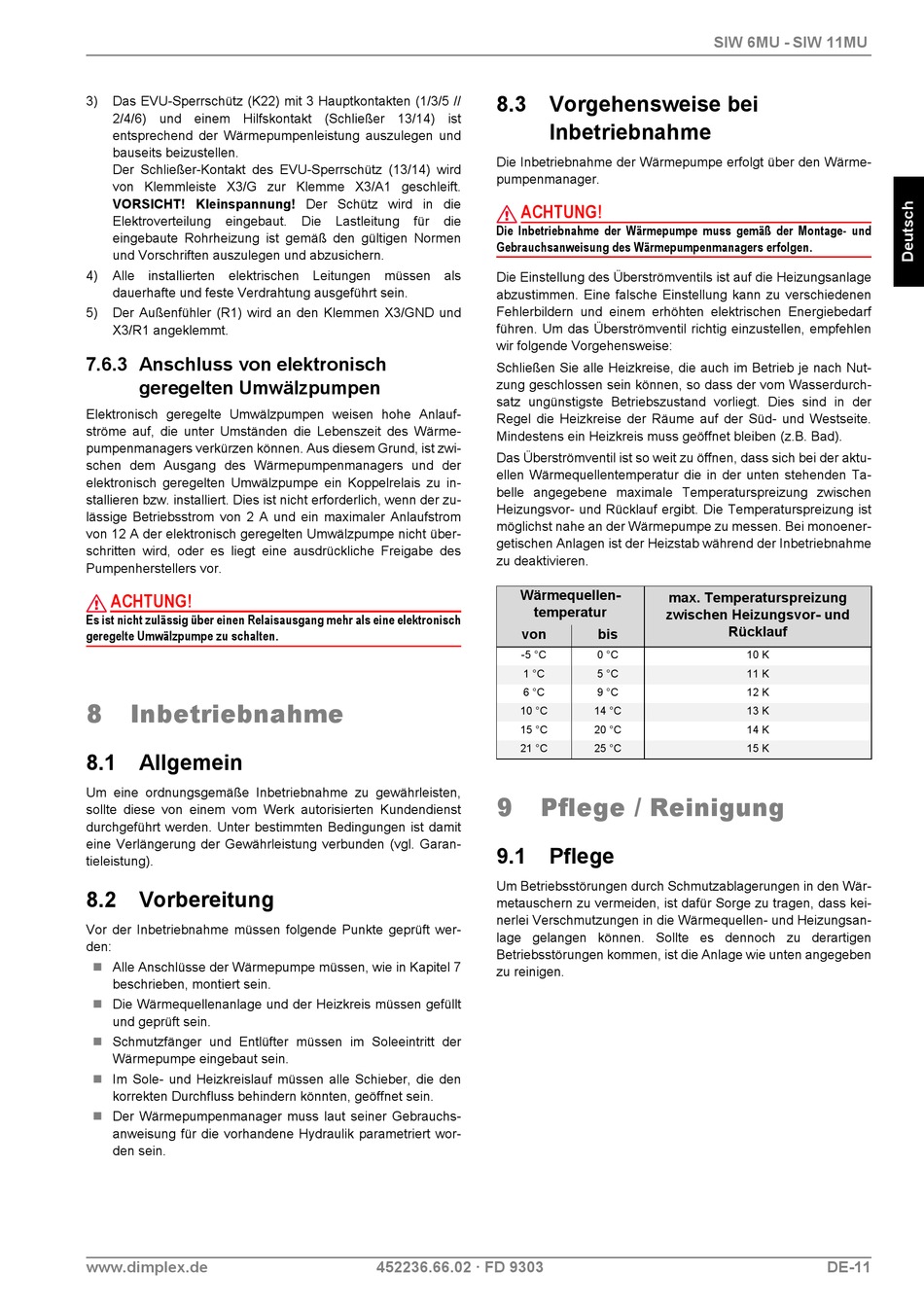

3)
Das EVU-Sperrschütz (K22) mit 3 Hauptkontakten (1/3/5 //
2/4/6) und einem Hilfskontakt (Schließer 13/14) ist
entsprechend der Wärmepumpenleistung auszulegen und
bauseits beizustellen.
Der Schließer-Kontakt des EVU-Sperrschütz (13/14) wird
von Klemmleiste X3/G zur Klemme X3/A1 geschleift.
VORSICHT! Kleinspannung! Der Schütz wird in die
Elektroverteilung
eingebaut.
eingebaute Rohrheizung ist gemäß den gültigen Normen
und Vorschriften auszulegen und abzusichern.
4)
Alle installierten elektrischen Leitungen müssen als
dauerhafte und feste Verdrahtung ausgeführt sein.
5)
Der Außenfühler (R1) wird an den Klemmen X3/GND und
X3/R1 angeklemmt.
7.6.3 Anschluss von elektronisch
geregelten Umwälzpumpen
Elektronisch geregelte Umwälzpumpen weisen hohe Anlauf-
ströme auf, die unter Umständen die Lebenszeit des Wärme-
pumpenmanagers verkürzen können. Aus diesem Grund, ist zwi-
schen dem Ausgang des Wärmepumpenmanagers und der
elektronisch geregelten Umwälzpumpe ein Koppelrelais zu in-
stallieren bzw. installiert. Dies ist nicht erforderlich, wenn der zu-
lässige Betriebsstrom von 2 A und ein maximaler Anlaufstrom
von 12 A der elektronisch geregelten Umwälzpumpe nicht über-
schritten wird, oder es liegt eine ausdrückliche Freigabe des
Pumpenherstellers vor.
ACHTUNG!
Es ist nicht zulässig über einen Relaisausgang mehr als eine elektronisch
geregelte Umwälzpumpe zu schalten.
8
Inbetriebnahme
8.1 Allgemein
Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten,
sollte diese von einem vom Werk autorisierten Kundendienst
durchgeführt werden. Unter bestimmten Bedingungen ist damit
eine Verlängerung der Gewährleistung verbunden (vgl. Garan-
tieleistung).
8.2 Vorbereitung
Vor der Inbetriebnahme müssen folgende Punkte geprüft wer-
den:
Alle Anschlüsse der Wärmepumpe müssen, wie in Kapitel 7
beschrieben, montiert sein.
Die Wärmequellenanlage und der Heizkreis müssen gefüllt
und geprüft sein.
Schmutzfänger und Entlüfter müssen im Soleeintritt der
Wärmepumpe eingebaut sein.
Im Sole- und Heizkreislauf müssen alle Schieber, die den
korrekten Durchfluss behindern könnten, geöffnet sein.
Der Wärmepumpenmanager muss laut seiner Gebrauchs-
anweisung für die vorhandene Hydraulik parametriert wor-
den sein.
www.dimplex.de
Die
Lastleitung
für
die
452236.66.02 · FD 9303
8.3 Vorgehensweise bei
Inbetriebnahme
Die Inbetriebnahme der Wärmepumpe erfolgt über den Wärme-
pumpenmanager.
ACHTUNG!
Die Inbetriebnahme der Wärmepumpe muss gemäß der Montage- und
Gebrauchsanweisung des Wärmepumpenmanagers erfolgen.
Die Einstellung des Überströmventils ist auf die Heizungsanlage
abzustimmen. Eine falsche Einstellung kann zu verschiedenen
Fehlerbildern und einem erhöhten elektrischen Energiebedarf
führen. Um das Überströmventil richtig einzustellen, empfehlen
wir folgende Vorgehensweise:
Schließen Sie alle Heizkreise, die auch im Betrieb je nach Nut-
zung geschlossen sein können, so dass der vom Wasserdurch-
satz ungünstigste Betriebszustand vorliegt. Dies sind in der
Regel die Heizkreise der Räume auf der Süd- und Westseite.
Mindestens ein Heizkreis muss geöffnet bleiben (z.B. Bad).
Das Überströmventil ist so weit zu öffnen, dass sich bei der aktu-
ellen Wärmequellentemperatur die in der unten stehenden Ta-
belle angegebene maximale Temperaturspreizung zwischen
Heizungsvor- und Rücklauf ergibt. Die Temperaturspreizung ist
möglichst nahe an der Wärmepumpe zu messen. Bei monoener-
getischen Anlagen ist der Heizstab während der Inbetriebnahme
zu deaktivieren.
Wärmequellen-
max. Temperaturspreizung
temperatur
zwischen Heizungsvor- und
von
bis
-5 °C
0 °C
1 °C
5 °C
6 °C
9 °C
10 °C
14 °C
15 °C
20 °C
21 °C
25 °C
9
Pflege / Reinigung
9.1 Pflege
Um Betriebsstörungen durch Schmutzablagerungen in den Wär-
metauschern zu vermeiden, ist dafür Sorge zu tragen, dass kei-
nerlei Verschmutzungen in die Wärmequellen- und Heizungsan-
lage gelangen können. Sollte es dennoch zu derartigen
Betriebsstörungen kommen, ist die Anlage wie unten angegeben
zu reinigen.
SIW 6MU - SIW 11MU
Rücklauf
10 K
11 K
12 K
13 K
14 K
15 K
DE-11
