Rack–Montage zweier ULXP4 Empfänger
1. Die beiden Empfänger nebeneinander ausrichten, so dass beide Frontplatten in dieselbe Richtung weisen.
2. Die mitgelieferten Spreizschienen in den Aussparungen an den oberen und unteren Kanten der Empfänger anbringen,
so dass sie beide überlappen. Siehe die
3. Die Spreizschienen mit den mitgelieferten Schrauben an den Empfängern befestigen. Siehe die
VORSICHT: Die Schrauben nicht überdrehen. Dies kann die Platinen beschädigen.
4. Die mitgelieferten Rack–Montagewinkel über den Löchern in den Seiten der Empfänger ausrichten.
Ñ Ñ Ñ Ñ Ñ
Ñ Ñ Ñ
Ñ Ñ Ñ
5. Die Winkel mit den mitgelieferten Schauben an den Empfängern befestigen.
6. Die verbundenen Empfänger in ein 19-Zoll–Geräte–Rack schieben. Siehe die
7. Die Winkel mit vier Schrauben an dem Rack befestigen.
.

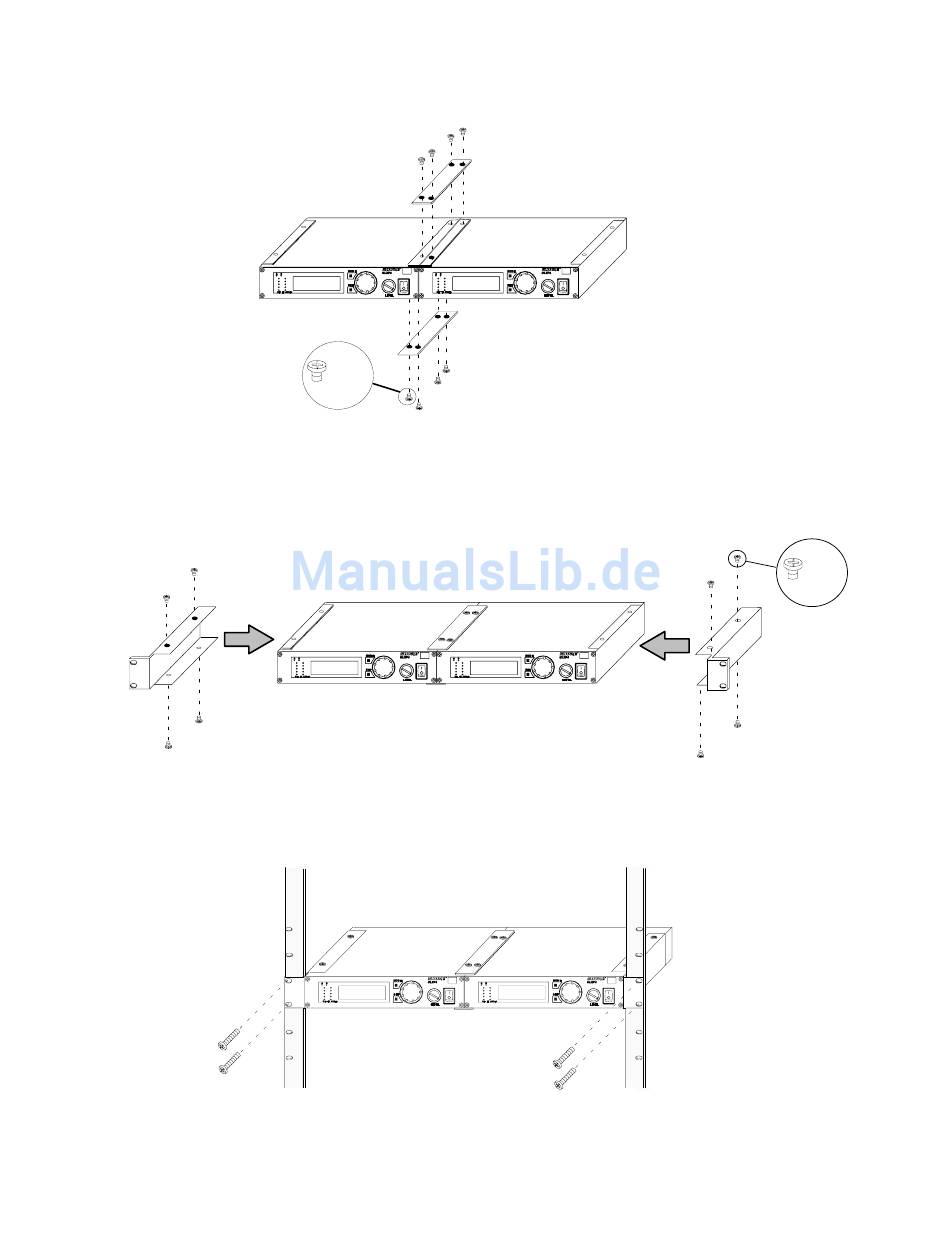

Abbildung 51
