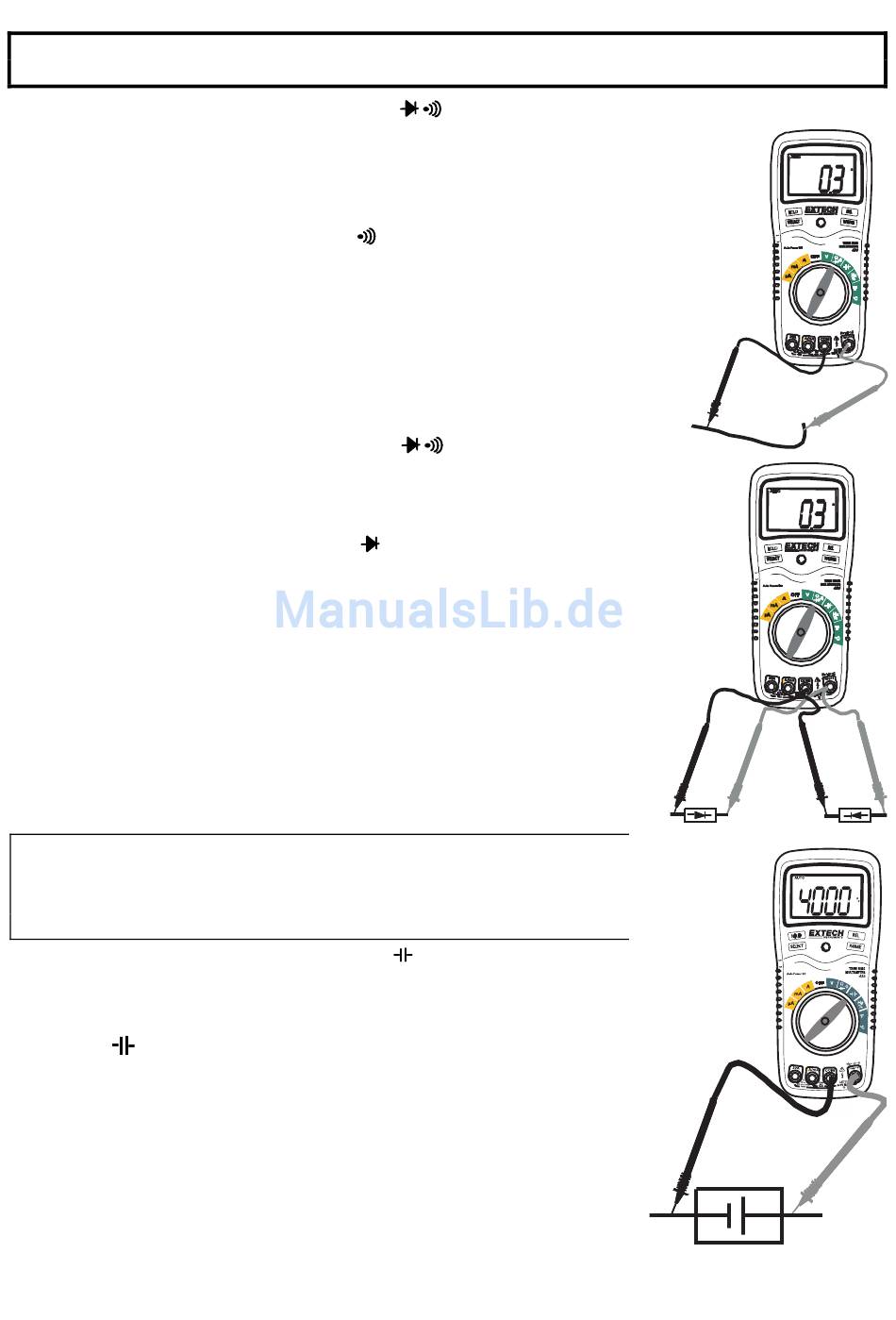

DURCHGANGSPRÜFUNG
WARNUNG : Stromschlaggefahr. Niemals den Durchgang an unter Spannung stehenden
Schaltkreisen oder Leitungen messen.
1. Den Funktionswahlschalter auf die grüne...
2. Stecken Sie den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in die positive
-Buchse.
3. Die Taste SELECT drücken, damit ........ auf dem Display erscheint.
4. Berühren Sie den Schaltkreis oder das zu prüfende Kabel mit den
Sondenspitzen.
5. Wenn der Widerstand unter ca. 150
Signal. Bei einem offenen Stromkreis erscheint "OL" auf dem Display.
DIODENTEST
1. Den Funktionswahlschalter auf die grüne.....
2. Den Bananenstecker des schwarzen Messkabels in die negative
COM-Buchse stecken und den Bananenstecker des roten Messkabels
in die positive Dioden-Buchse stecken.
3. Die Taste SELECT drücken, damit ........ auf dem Display erscheint.
4. Berühren Sie die zu prüfenden Dioden mit den Messkabelsonden. Die
Vorwärtsspannung wird normalerweise mit 0,400 bis 0,700V
angezeigt. Rückwärtsspannung wird mit "OL" angezeigt.
Kurzgeschlossene Geräte werden nahe 0V angezeigt und offene
Geräte werden als "OL" in beiden Polungen angezeigt.
MESSUNGEN DER ELEKTRISCHEN KAPAZITÄT
WARNUNG : Stromschlaggefahr. Vor der Kapazitätsmessung,
das zu prüfende Gerät vom Strom abklemmen und alle
Kondensatoren entladen. Die Batterie herausnehmen und die
Leitungskabel abklemmen.
1. Den Funktionsdrehschalter auf die grüne...Position stellen.
2. Stecken Sie den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in die
positive ...-Buchse.
3. Berühren Sie den zu prüfenden Kondensator mit den Messkabeln.
4. Lesen Sie nun den Kapazitätswert im Display ab.
..Position stellen.
Ω
liegt, dann ertönt ein akustisches
Position stellen.
9
Ω
