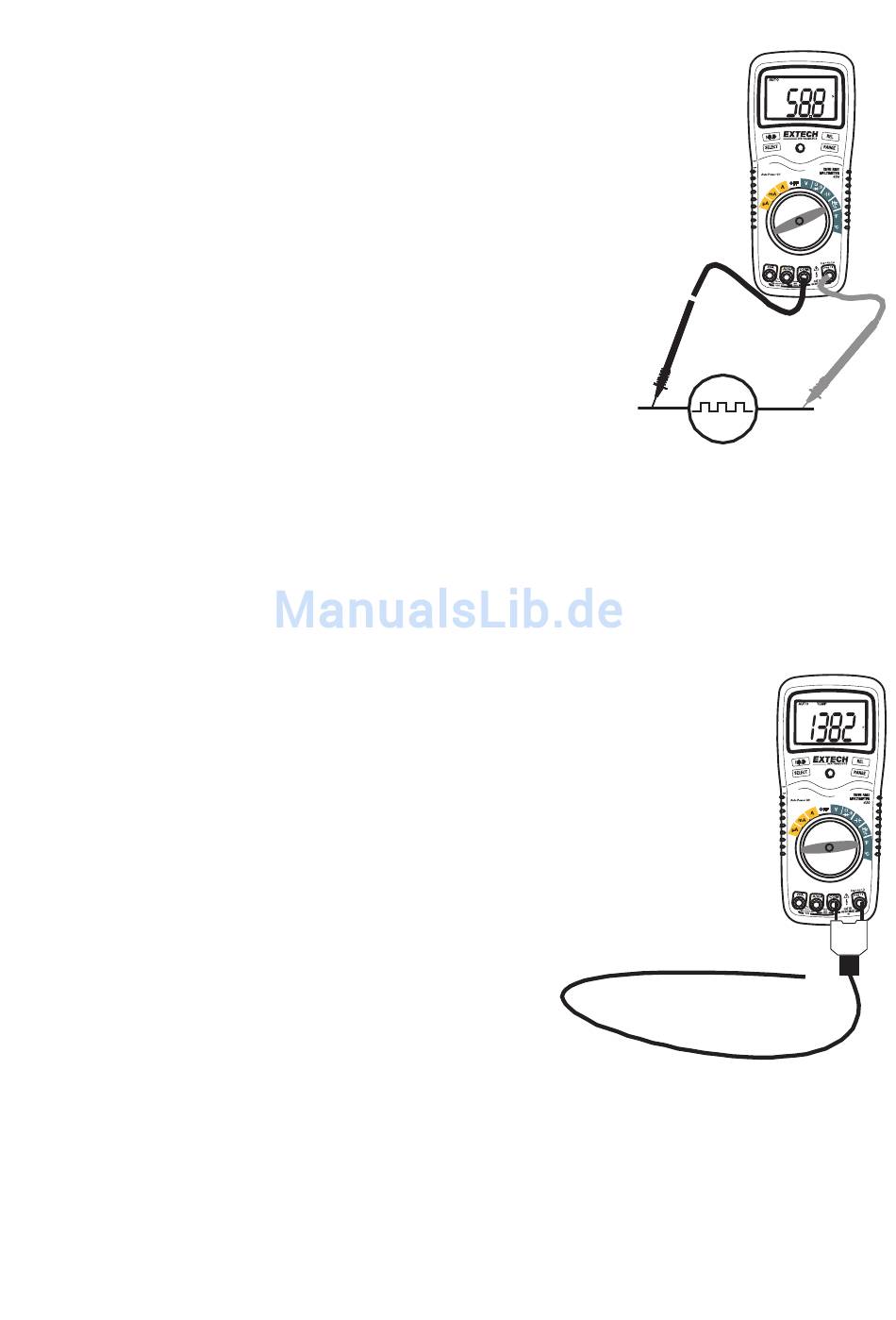

FREQUENZMESSUNGEN
1.
Den Funktionsdrehschalter auf die grüne „Hz" Position stellen.
2.
Den Bananenstecker des schwarzen Messkabels in die negative
COM-Buchse stecken und den Bananenstecker des roten
Messkabels in die positive Hz-Buchse stecken.
3.
Berühren Sie den zu prüfenden Schaltkreis mit den
Messkabelspitzen.
4.
Lesen Sie nun die Frequenz im Display ab.
RELATIVE EINSCHALTDAUER IN %
1.
Den Funktionsdrehschalter auf die „Hz" Position stellen.
2.
Den Bananenstecker des schwarzen Messkabels in die negative
COM-Buchse stecken und den Bananenstecker des roten
Messkabels in die positive Hz-Buchse stecken.
3.
Kurz die Taste SELECT drücken, damit % im Display erscheint.
4.
Berühren
Sie
Messkabelspitzen.
5.
Lesen Sie nun den %satz der relativen Einschaltdauer im Display
ab.
KONTAKTTEMPERATURMESSUNGEN
1. Den Funktionswahlschalter auf die schwarze Typ K Position °C oder °F stellen.
2. Die Temperatursonde in die Eingangsbuchsen stecken und dabei auf die richtige Polung achten.
3. Die Spitze des Temperaturfühlers an die Stelle führen, deren Temperatur gemessen werden soll.
Der Temperaturfühler muss das zu messende Teil so lange berühren, bis sich die Messanzeige
stabilisiert hat (ca. 30 Sekunden).
4. Lesen Sie nun die Temperatur im Display ab.
Hinweis: Die Temperatursonde ist mit einem Ministecker vom Typ K ausgerüstet. Ein
Adapter Ministecker zu Bananenstecker wird zum Anschluss der
Eingangsbananenstecker mitgeliefert.
den
zu
prüfenden
Schaltkreis
mit
den
10
