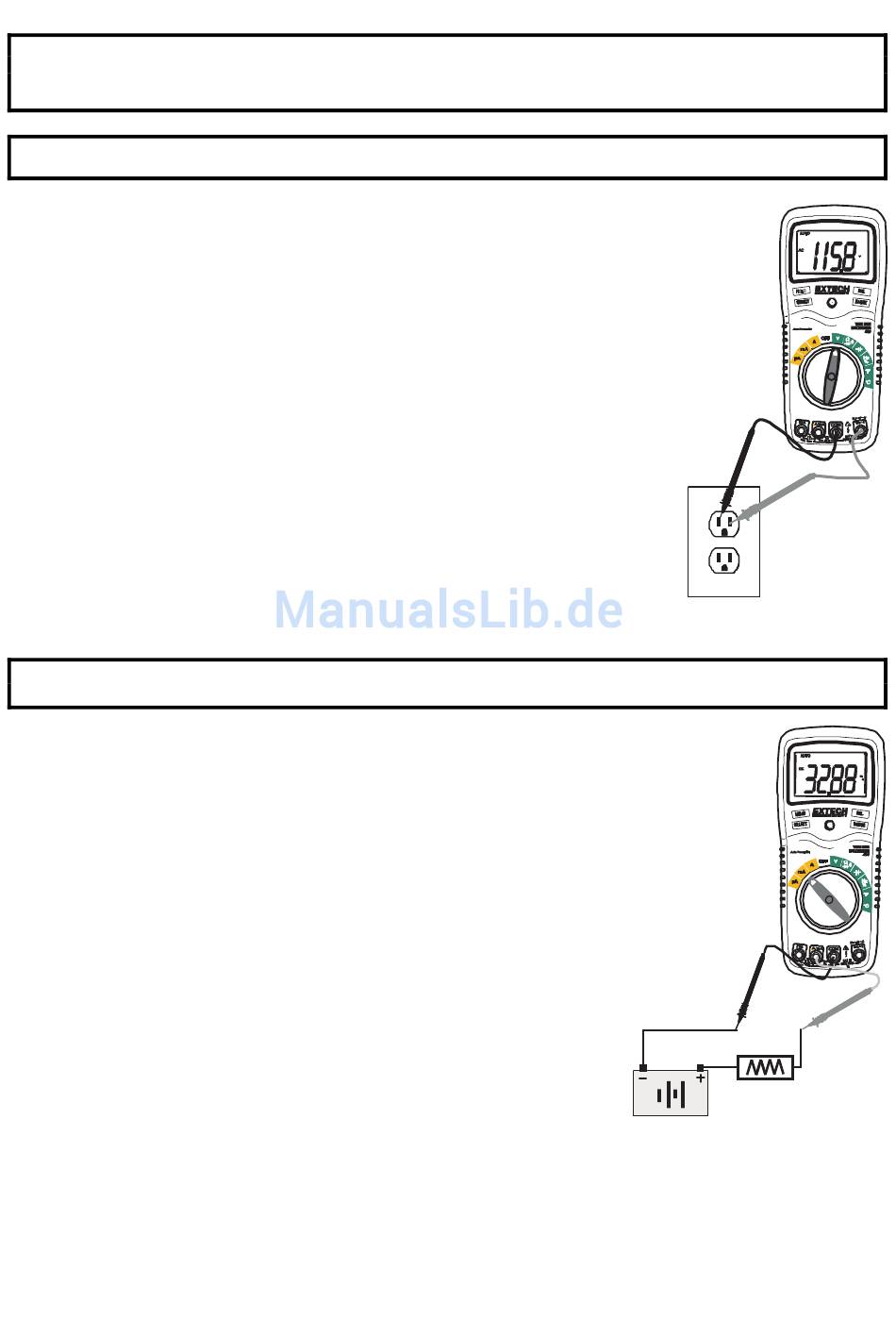

WECHELSPANNUNGSMESSUNGEN
WARNUNG : Stromschlaggefahr. Die Sondenspitzen sind manchmal nicht lang genug, um die spannungsführenden Teile in
manchen 240V-Gerätesteckdosen zu berühren, da die Kontakte tief in den Steckdosen eingelassen sind. Daher wird bei einer
Messung unter Umständen 0 Volt angezeigt, obwohl sich tatsächlich Spannung in der Steckdose befindet. Achten Sie darauf, dass
die Sondenspitzen die Metallkontakte in der Steckdose berühren, bevor Sie annehmen, es sei keine Spannung vorhanden.
VORSICHT: Messen Sie keine Wechselstromspannungen, wenn gerade ein Motor im Stromkreis EIN- oder AUS-geschaltet wird.
Dadurch können starke Spannungsspitzen auftreten und das Messgerät beschädigen.
1. Den Funktionswahlschalter auf die grüne V-Position stellen.
2. Die Taste SELECT drücken, damit "AC" auf dem Display erscheint.
3. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative
COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in die positive V-
Buchse.
4. Berühren Sie die neutrale Seite des Stromkreises mit der Sondenspitze des
schwarzen Messkabels
Berühren Sie die „heiße" Seite des Stromkreises mit der Sondenspitze des
roten Messkabels
5. Lesen Sie nun die Spannung im Display ab.
GLEICHSTROMMESSUNGEN
VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen auf der 20 A-Skala durch. Wenn Sie 30
Sekunden überschreiten, können das Messgerät und/oder die Messkabel beschädigt werden.
1.
Stecken Sie den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse.
2.
Bei Strommessungen bis zu 4000µA DC den Funktionsschalter auf die
gelbe µA Position stellen und den Bananenstecker des roten
Messkabels in die µA/mA Buchse stecken.
3.
Bei Strommessungen bis zu 400mA DC den Funktionsschalter auf die
gelbe mA Position stellen und den Bananenstecker des roten
Messkabels in die µA/mA Buchse stecken.
4.
Bei Strommessungen bis zu 20A DC den Funktionsschalter auf den
gelben 20A Bereich stellen und den Bananenstecker des roten
Messkabels in die 20A Buchse stecken.
5.
Die Taste SELECT drücken, damit "DC" auf dem Display erscheint.
6.
Den Strom von dem zu prüfenden Schaltkreis nehmen, dann den
Schaltkreis an der Stelle öffnen, an dem Sie den Strom messen
wollen.
7.
Berühren Sie den Minuspol des Stromkreises mit der Sondenspitze
des schwarzen Messkabels
Berühren Sie den Pluspol des Stromkreises mit der Sondenspitze des
roten Messkabels
8.
Strom auf die Schaltung anwenden.
9.
Lesen Sie nun den Strom im Display ab.
7
EX420-de-DE_v3.4 4/15
