WECHSELSTROMMESSUNGEN
VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen auf der 20 A-Skala
durch. Wenn Sie 30 Sekunden überschreiten, können das Messgerät und/oder die Messkabel
beschädigt werden.

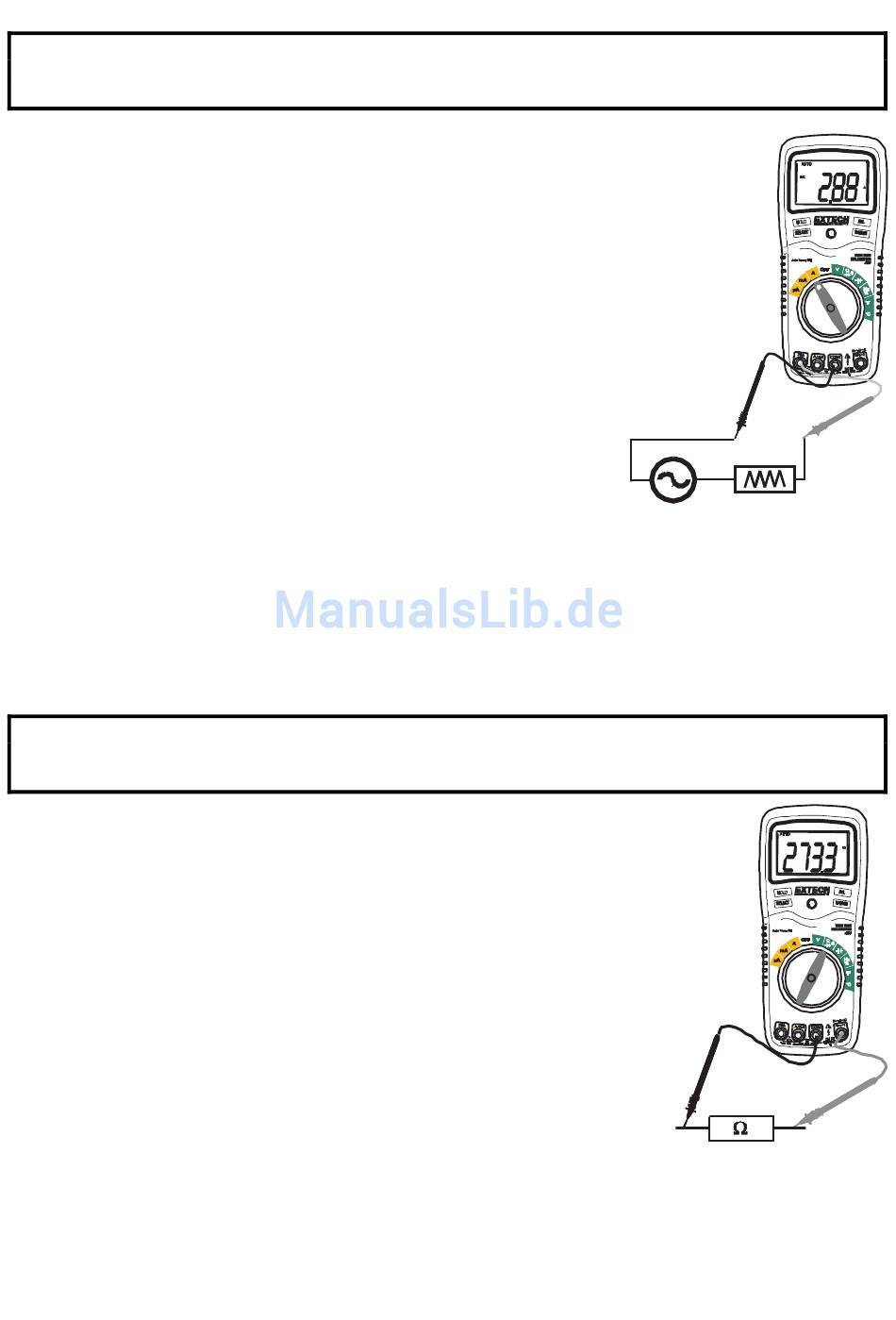

1. Stecken Sie den Bananenstecker des schwarzen Messkabels in
die negative COM-Buchse.
2. Bei Strommessungen bis zu 4000µA AC den Funktionsschalter
auf die gelbe µA Position stellen und den Bananenstecker des
roten Messkabels in die µA/mA Buchse stecken.
3. Bei Strommessungen bis zu 400mA AC den Funktionsschalter
auf die gelbe mA Position stellen und den Bananenstecker des
roten Messkabels in die µA/mA Buchse stecken.
4. Bei Strommessungen bis zu 20A AC den Funktionsschalter auf
den gelben 20A Bereich stellen und den Bananenstecker des
roten Messkabels in die 20A Buchse stecken.
5. Die Taste SELECT drücken, damit "AC" auf dem Display
erscheint.
6. Den Strom von dem zu prüfenden Schaltkreis nehmen, dann den
Schaltkreis an der Stelle öffnen, an dem Sie den Strom messen
wollen.
7. Berühren Sie den Minuspol des Stromkreises mit der
Sondenspitze des schwarzen Messkabels
Berühren Sie den Pluspol des Stromkreises mit der Sondenspitze
des roten Messkabels
8. Strom auf die Schaltung anwenden.
9. Lesen Sie nun den Strom im Display ab.
WIDERSTANDSMESSUNGEN
WARNUNG : Stromschlaggefahr. Vor der Widerstandsmessung, das zu prüfende Gerät vom
Strom abklemmen und alle Kondensatoren entladen. Die Batterie herausnehmen und die
Leitungskabel abklemmen.
1. Den Funktionswahlschalter auf die grüne
2. Stecken Sie den Bananenstecker des schwarzen Messkabels in die
negative COM-Buchse.
Stecken Sie den Bananenstecker des roten Messkabels in die positive
Ω
-Buchse.
3. Die Taste SELECT drücken, damit "
4. Berühren Sie den Schaltkreis oder das zu prüfende Element mit den
Messkabelspitzen. Am besten klemmt man eine Seite des zu
prüfenden Elements ab, damit der restliche Schaltkreis die
Widerstandsmessung nicht behindert.
5. Lesen Sie nun den Widerstand im Display ab.
Ω
Position stellen.
Ω
" auf dem Display erscheint.
8
EX420-de-DE_v3.4 4/15
