VT MOBILE
Anleitung für den schnellen Einstieg

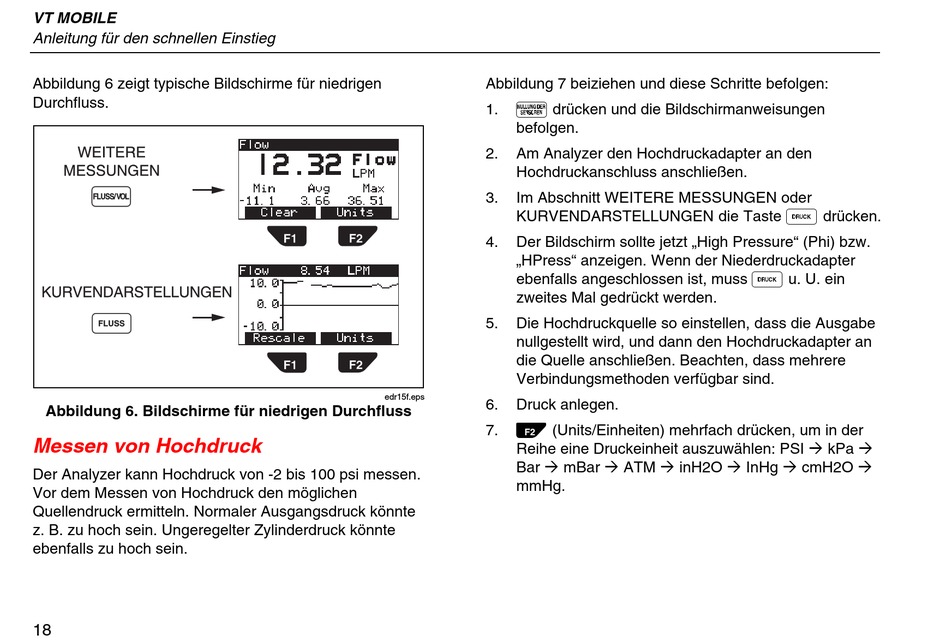

Abbildung 6 zeigt typische Bildschirme für niedrigen
Durchfluss.
Abbildung 6. Bildschirme für niedrigen Durchfluss
Messen von Hochdruck
Der Analyzer kann Hochdruck von -2 bis 100 psi messen.
Vor dem Messen von Hochdruck den möglichen
Quellendruck ermitteln. Normaler Ausgangsdruck könnte
z. B. zu hoch sein. Ungeregelter Zylinderdruck könnte
ebenfalls zu hoch sein.
18
Abbildung 7 beiziehen und diese Schritte befolgen:
R drücken und die Bildschirmanweisungen
1.
befolgen.
2.
Am Analyzer den Hochdruckadapter an den
Hochdruckanschluss anschließen.
3.
Im Abschnitt WEITERE MESSUNGEN oder
KURVENDARSTELLUNGEN die Taste L drücken.
4.
Der Bildschirm sollte jetzt „High Pressure" (Phi) bzw.
„HPress" anzeigen. Wenn der Niederdruckadapter
ebenfalls angeschlossen ist, muss L u. U. ein
zweites Mal gedrückt werden.
5.
Die Hochdruckquelle so einstellen, dass die Ausgabe
nullgestellt wird, und dann den Hochdruckadapter an
die Quelle anschließen. Beachten, dass mehrere
Verbindungsmethoden verfügbar sind.
edr15f.eps
6.
Druck anlegen.
G (Units/Einheiten) mehrfach drücken, um in der
7.
Reihe eine Druckeinheit auszuwählen: PSI
Bar
mBar
mmHg.
ATM
inH2O
InHg
cmH2O
kPa
