Nr.
Bezeichnung
A
-
-
SERIELLER MINI
RS
232-
ANSCHLUSS
B
-
BATTERIE
ELIMINATOR
ANSCHLUSS
C
-
BATTERIE
ELIMINATOR
D
HOCHDRUCKANSCHLUSS
E
-
DURCHFLUSS
UND
NIEDERDRUCKANSCHLUSS
F
ANZEIGEBILDSCHIRM
G
SAUERSTOFFSENSORANSCHLUSS
H
-
TEMPERATUR
UND RH
ANSCHLUSS

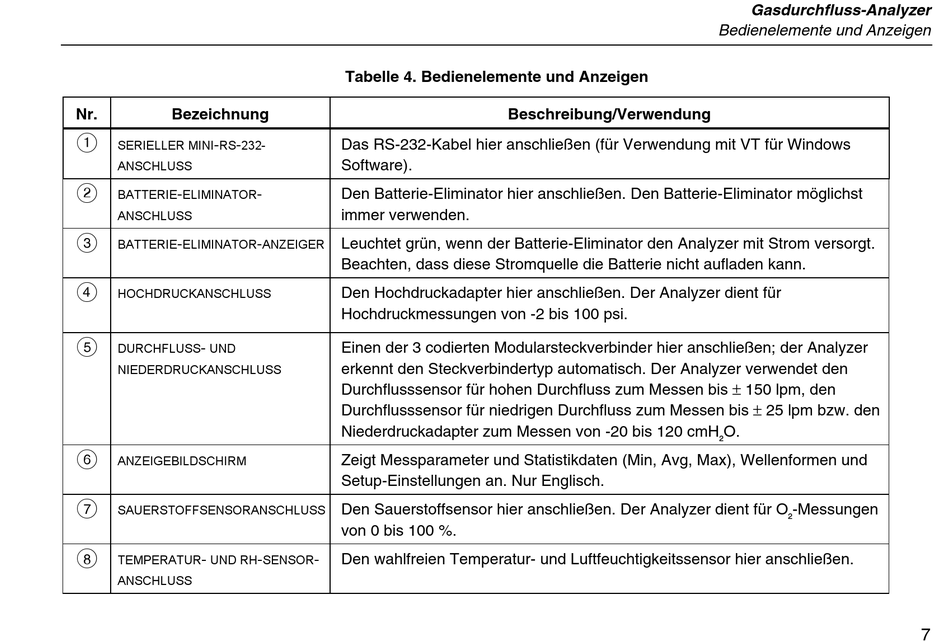

Tabelle 4. Bedienelemente und Anzeigen
Das RS-232-Kabel hier anschließen (für Verwendung mit VT für Windows
Software).
-
Den Batterie-Eliminator hier anschließen. Den Batterie-Eliminator möglichst
immer verwenden.
-
ANZEIGER
Leuchtet grün, wenn der Batterie-Eliminator den Analyzer mit Strom versorgt.
Beachten, dass diese Stromquelle die Batterie nicht aufladen kann.
Den Hochdruckadapter hier anschließen. Der Analyzer dient für
Hochdruckmessungen von -2 bis 100 psi.
Einen der 3 codierten Modularsteckverbinder hier anschließen; der Analyzer
erkennt den Steckverbindertyp automatisch. Der Analyzer verwendet den
Durchflusssensor für hohen Durchfluss zum Messen bis ± 150 lpm, den
Durchflusssensor für niedrigen Durchfluss zum Messen bis ± 25 lpm bzw. den
Niederdruckadapter zum Messen von -20 bis 120 cmH
Zeigt Messparameter und Statistikdaten (Min, Avg, Max), Wellenformen und
Setup-Einstellungen an. Nur Englisch.
Den Sauerstoffsensor hier anschließen. Der Analyzer dient für O
von 0 bis 100 %.
-
-
SENSOR
Den wahlfreien Temperatur- und Luftfeuchtigkeitssensor hier anschließen.
Beschreibung/Verwendung
Gasdurchfluss-Analyzer
Bedienelemente und Anzeigen
O.
2
-Messungen
2
7
