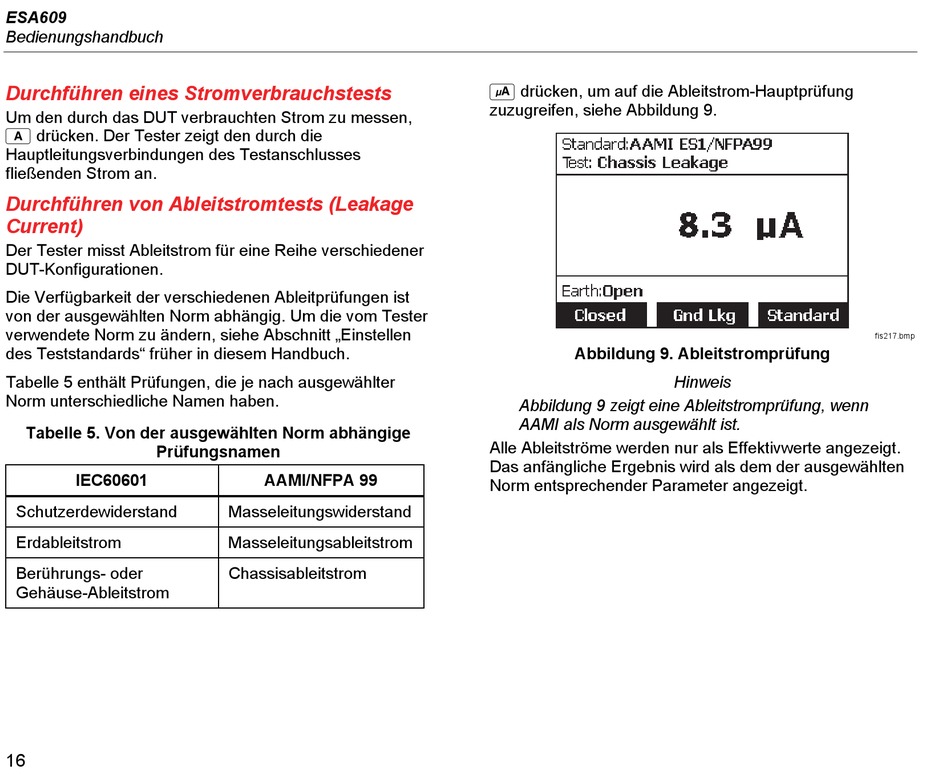

Durchführen eines Stromverbrauchstests
Um den durch das DUT verbrauchten Strom zu messen,
drücken. Der Tester zeigt den durch die
Hauptleitungsverbindungen des Testanschlusses
fließenden Strom an.
Durchführen von Ableitstromtests (Leakage
Current)
Der Tester misst Ableitstrom für eine Reihe verschiedener
DUT-Konfigurationen.
Die Verfügbarkeit der verschiedenen Ableitprüfungen ist
von der ausgewählten Norm abhängig. Um die vom Tester
verwendete Norm zu ändern, siehe Abschnitt „Einstellen
des Teststandards" früher in diesem Handbuch.
Tabelle 5 enthält Prüfungen, die je nach ausgewählter
Norm unterschiedliche Namen haben.
Tabelle 5. Von der ausgewählten Norm abhängige
Prüfungsnamen
IEC60601
Schutzerdewiderstand
Erdableitstrom
Berührungs- oder
Gehäuse-Ableitstrom
16
AAMI/NFPA 99
Masseleitungswiderstand
Masseleitungsableitstrom
Chassisableitstrom
drücken, um auf die Ableitstrom-Hauptprüfung
zuzugreifen, siehe Abbildung 9.
Abbildung 9. Ableitstromprüfung
Abbildung 9 zeigt eine Ableitstromprüfung, wenn
AAMI als Norm ausgewählt ist.
Alle Ableitströme werden nur als Effektivwerte angezeigt.
Das anfängliche Ergebnis wird als dem der ausgewählten
Norm entsprechender Parameter angezeigt.
Hinweis
