2
3
4

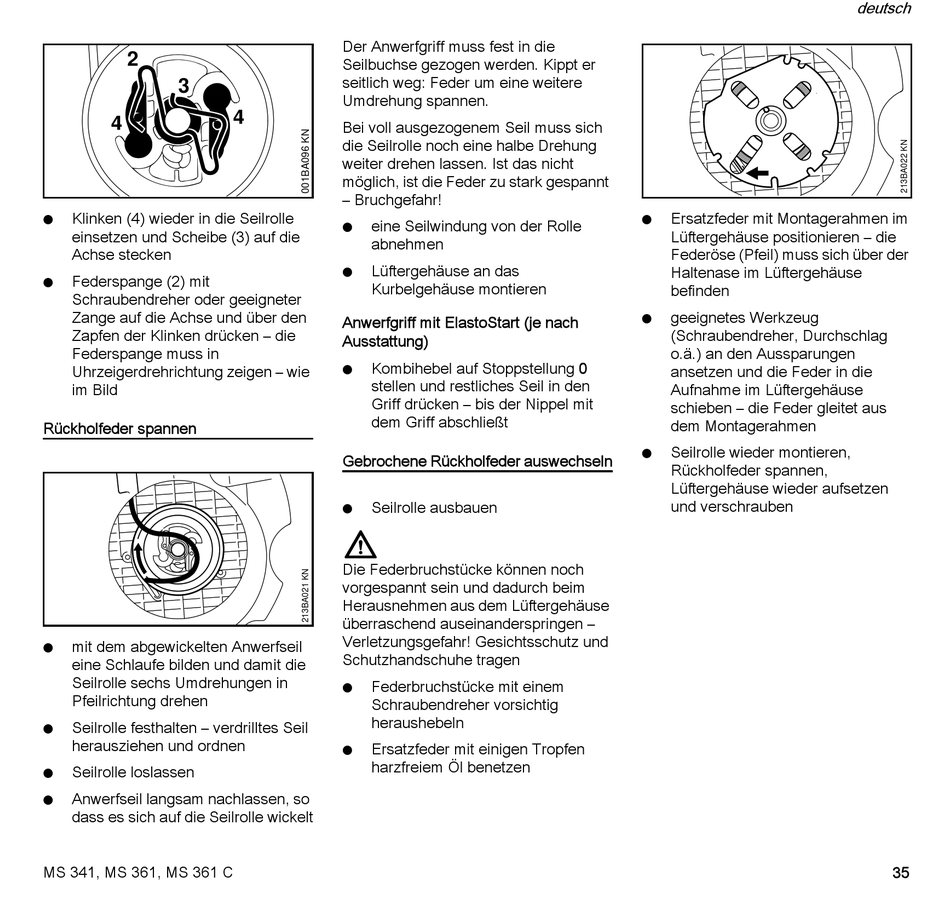

Klinken (4) wieder in die Seilrolle
N
einsetzen und Scheibe (3) auf die
Achse stecken
Federspange (2) mit
N
Schraubendreher oder geeigneter
Zange auf die Achse und über den
Zapfen der Klinken drücken – die
Federspange muss in
Uhrzeigerdrehrichtung zeigen – wie
im Bild
Rückholfeder spannen
mit dem abgewickelten Anwerfseil
N
eine Schlaufe bilden und damit die
Seilrolle sechs Umdrehungen in
Pfeilrichtung drehen
Seilrolle festhalten – verdrilltes Seil
N
herausziehen und ordnen
Seilrolle loslassen
N
Anwerfseil langsam nachlassen, so
N
dass es sich auf die Seilrolle wickelt
MS 341, MS 361, MS 361 C
Der Anwerfgriff muss fest in die
Seilbuchse gezogen werden. Kippt er
seitlich weg: Feder um eine weitere
Umdrehung spannen.
4
Bei voll ausgezogenem Seil muss sich
die Seilrolle noch eine halbe Drehung
weiter drehen lassen. Ist das nicht
möglich, ist die Feder zu stark gespannt
– Bruchgefahr!
eine Seilwindung von der Rolle
N
abnehmen
Lüftergehäuse an das
N
Kurbelgehäuse montieren
Anwerfgriff mit ElastoStart (je nach
Ausstattung)
Kombihebel auf Stoppstellung 0
N
stellen und restliches Seil in den
Griff drücken – bis der Nippel mit
dem Griff abschließt
Gebrochene Rückholfeder auswechseln
Seilrolle ausbauen
N
Die Federbruchstücke können noch
vorgespannt sein und dadurch beim
Herausnehmen aus dem Lüftergehäuse
überraschend auseinanderspringen –
Verletzungsgefahr! Gesichtsschutz und
Schutzhandschuhe tragen
Federbruchstücke mit einem
N
Schraubendreher vorsichtig
heraushebeln
Ersatzfeder mit einigen Tropfen
N
harzfreiem Öl benetzen
Ersatzfeder mit Montagerahmen im
N
Lüftergehäuse positionieren – die
Federöse (Pfeil) muss sich über der
Haltenase im Lüftergehäuse
befinden
geeignetes Werkzeug
N
(Schraubendreher, Durchschlag
o.ä.) an den Aussparungen
ansetzen und die Feder in die
Aufnahme im Lüftergehäuse
schieben – die Feder gleitet aus
dem Montagerahmen
Seilrolle wieder montieren,
N
Rückholfeder spannen,
Lüftergehäuse wieder aufsetzen
und verschrauben
