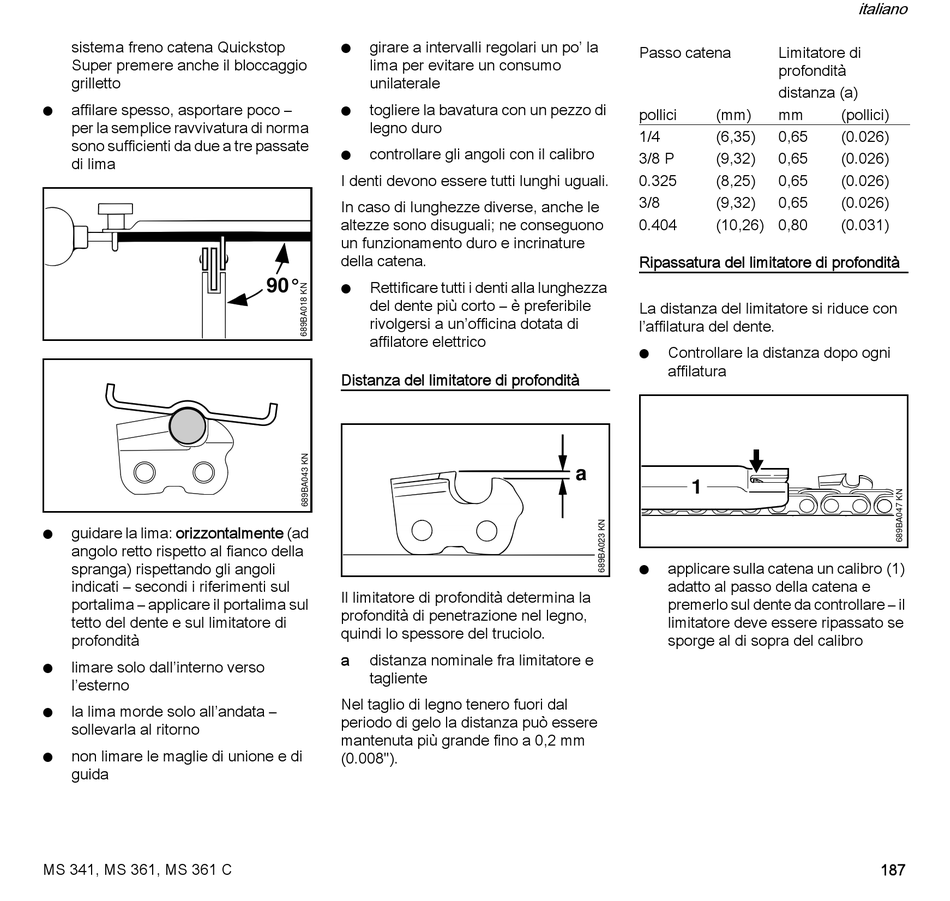

Stihl MS 341 Gebrauchsanleitung Seite 189

sistema freno catena Quickstop
Super premere anche il bloccaggio
grilletto
affilare spesso, asportare poco –
N
per la semplice ravvivatura di norma
sono sufficienti da due a tre passate
di lima
guidare la lima: orizzontalmente (ad
N
angolo retto rispetto al fianco della
spranga) rispettando gli angoli
indicati – secondi i riferimenti sul
portalima – applicare il portalima sul
tetto del dente e sul limitatore di
profondità
limare solo dall'interno verso
N
l'esterno
la lima morde solo all'andata –
N
sollevarla al ritorno
non limare le maglie di unione e di
N
guida
MS 341, MS 361, MS 361 C
girare a intervalli regolari un po' la
N
lima per evitare un consumo
unilaterale
togliere la bavatura con un pezzo di
N
legno duro
controllare gli angoli con il calibro
N
I denti devono essere tutti lunghi uguali.
In caso di lunghezze diverse, anche le
altezze sono disuguali; ne conseguono
un funzionamento duro e incrinature
della catena.
Rettificare tutti i denti alla lunghezza
90°
N
del dente più corto – è preferibile
rivolgersi a un'officina dotata di
affilatore elettrico
Distanza del limitatore di profondità
Il limitatore di profondità determina la
profondità di penetrazione nel legno,
quindi lo spessore del truciolo.
a distanza nominale fra limitatore e
tagliente
Nel taglio di legno tenero fuori dal
periodo di gelo la distanza può essere
mantenuta più grande fino a 0,2 mm
(0.008").
Passo catena
pollici (mm)
1/4 (6,35)
3/8 P (9,32)
0.325 (8,25)
3/8 (9,32)
0.404 (10,26) 0,80
Ripassatura del limitatore di profondità
La distanza del limitatore si riduce con
l'affilatura del dente.
Controllare la distanza dopo ogni
N
affilatura
a
1
applicare sulla catena un calibro (1)
N
adatto al passo della catena e
premerlo sul dente da controllare – il
limitatore deve essere ripassato se
sporge al di sopra del calibro
italiano
Limitatore di
profondità
distanza (a)
mm (pollici)
0,65 (0.026)
0,65 (0.026)
0,65 (0.026)
0,65 (0.026)
(0.031)
187
