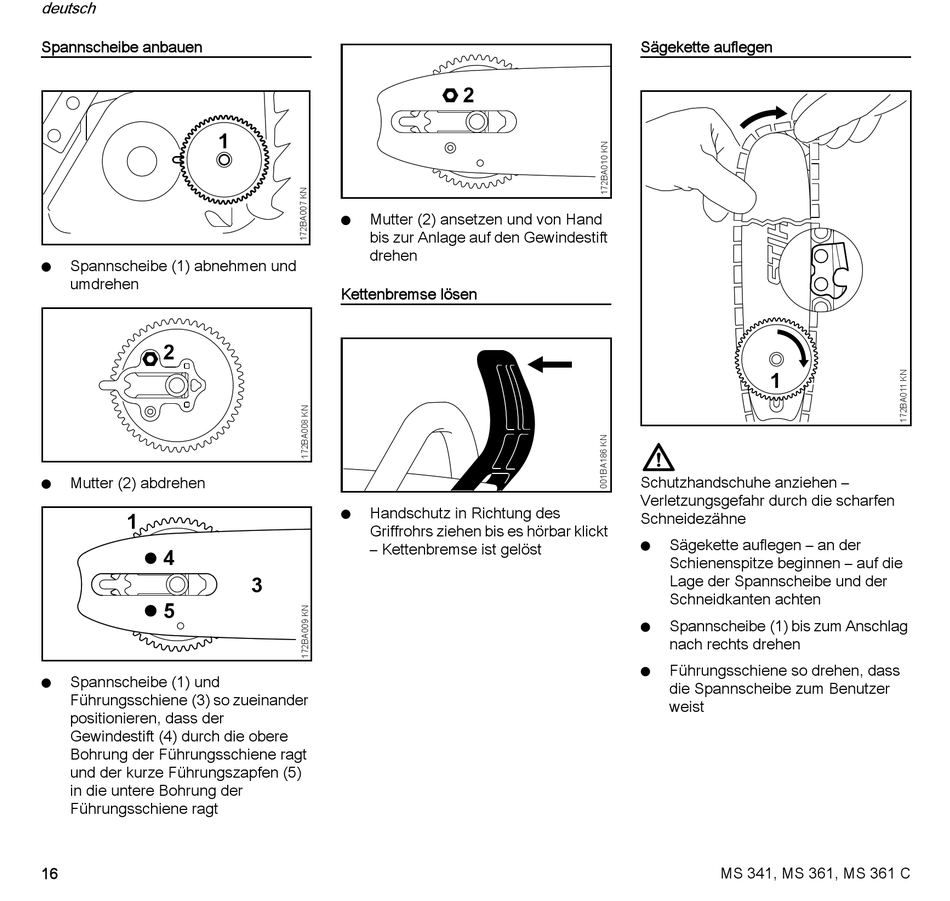

Stihl MS 341 Gebrauchsanleitung Seite 18

deutsch
Spannscheibe anbauen
1
Spannscheibe (1) abnehmen und
N
umdrehen
2
Mutter (2) abdrehen
N
1
4
5
Spannscheibe (1) und
N
Führungsschiene (3) so zueinander
positionieren, dass der
Gewindestift (4) durch die obere
Bohrung der Führungsschiene ragt
und der kurze Führungszapfen (5)
in die untere Bohrung der
Führungsschiene ragt
16
Mutter (2) ansetzen und von Hand
N
bis zur Anlage auf den Gewindestift
drehen
Kettenbremse lösen
Handschutz in Richtung des
N
Griffrohrs ziehen bis es hörbar klickt
– Kettenbremse ist gelöst
3
Sägekette auflegen
2
Schutzhandschuhe anziehen –
Verletzungsgefahr durch die scharfen
Schneidezähne
N
N
N
1
Sägekette auflegen – an der
Schienenspitze beginnen – auf die
Lage der Spannscheibe und der
Schneidkanten achten
Spannscheibe (1) bis zum Anschlag
nach rechts drehen
Führungsschiene so drehen, dass
die Spannscheibe zum Benutzer
weist
MS 341, MS 361, MS 361 C
