italiano

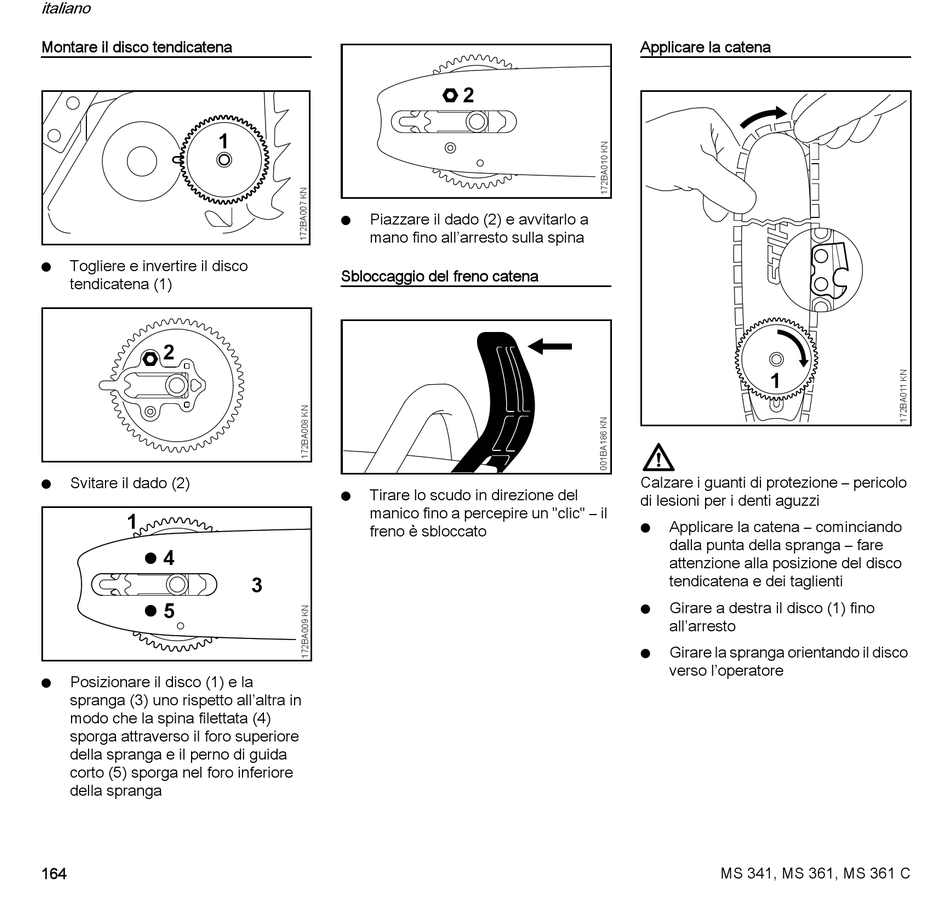

Montare il disco tendicatena
1
Togliere e invertire il disco
N
tendicatena (1)
2
Svitare il dado (2)
N
1
4
5
Posizionare il disco (1) e la
N
spranga (3) uno rispetto all'altra in
modo che la spina filettata (4)
sporga attraverso il foro superiore
della spranga e il perno di guida
corto (5) sporga nel foro inferiore
della spranga
164
Piazzare il dado (2) e avvitarlo a
N
mano fino all'arresto sulla spina
Sbloccaggio del freno catena
Tirare lo scudo in direzione del
N
manico fino a percepire un "clic" – il
freno è sbloccato
3
Applicare la catena
2
Calzare i guanti di protezione – pericolo
di lesioni per i denti aguzzi
N
N
N
1
Applicare la catena – cominciando
dalla punta della spranga – fare
attenzione alla posizione del disco
tendicatena e dei taglienti
Girare a destra il disco (1) fino
all'arresto
Girare la spranga orientando il disco
verso l'operatore
MS 341, MS 361, MS 361 C
