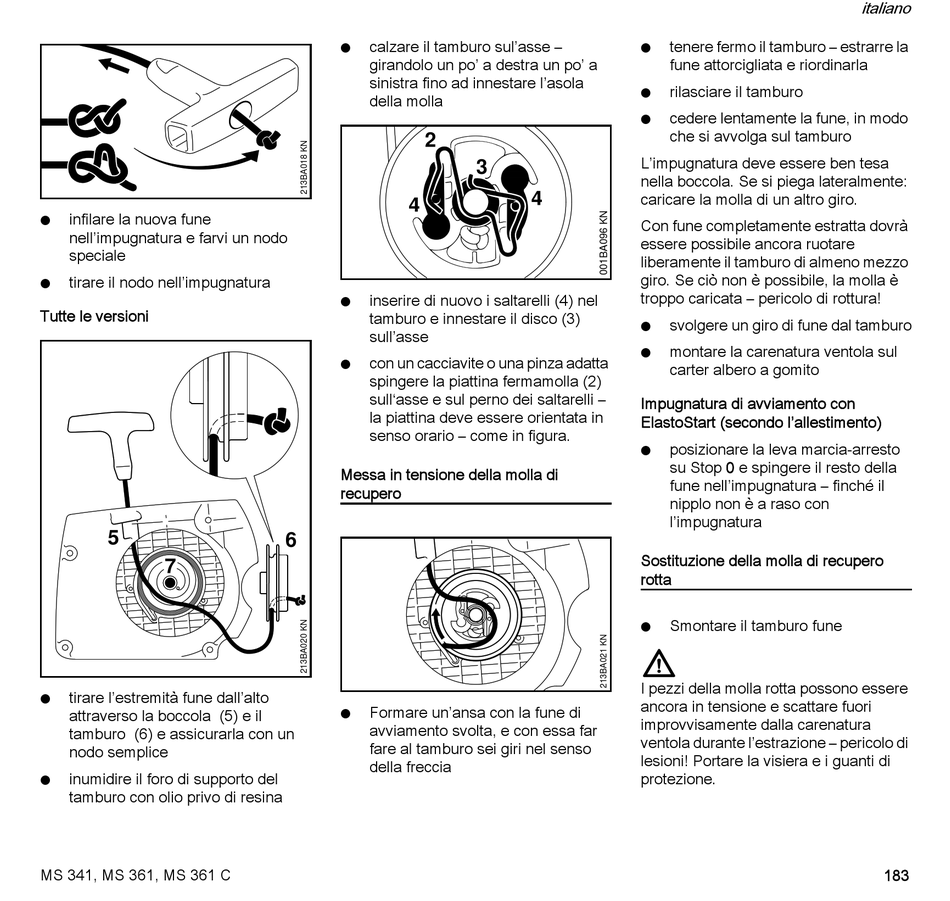

infilare la nuova fune
N
nell'impugnatura e farvi un nodo
speciale
tirare il nodo nell'impugnatura
N
Tutte le versioni
5
7
tirare l'estremità fune dall'alto
N
attraverso la boccola (5) e il
tamburo (6) e assicurarla con un
nodo semplice
inumidire il foro di supporto del
N
tamburo con olio privo di resina
MS 341, MS 361, MS 361 C
calzare il tamburo sul'asse –
N
girandolo un po' a destra un po' a
sinistra fino ad innestare l'asola
della molla
2
4
inserire di nuovo i saltarelli (4) nel
N
tamburo e innestare il disco (3)
sull'asse
con un cacciavite o una pinza adatta
N
spingere la piattina fermamolla (2)
sull'asse e sul perno dei saltarelli –
la piattina deve essere orientata in
senso orario – come in figura.
Messa in tensione della molla di
recupero
6
Formare un'ansa con la fune di
N
avviamento svolta, e con essa far
fare al tamburo sei giri nel senso
della freccia
N
N
N
L'impugnatura deve essere ben tesa
3
nella boccola. Se si piega lateralmente:
caricare la molla di un altro giro.
4
Con fune completamente estratta dovrà
essere possibile ancora ruotare
liberamente il tamburo di almeno mezzo
giro. Se ciò non è possibile, la molla è
troppo caricata – pericolo di rottura!
N
N
Impugnatura di avviamento con
ElastoStart (secondo l'allestimento)
N
Sostituzione della molla di recupero
rotta
N
I pezzi della molla rotta possono essere
ancora in tensione e scattare fuori
improvvisamente dalla carenatura
ventola durante l'estrazione – pericolo di
lesioni! Portare la visiera e i guanti di
protezione.
tenere fermo il tamburo – estrarre la
fune attorcigliata e riordinarla
rilasciare il tamburo
cedere lentamente la fune, in modo
che si avvolga sul tamburo
svolgere un giro di fune dal tamburo
montare la carenatura ventola sul
carter albero a gomito
posizionare la leva marcia-arresto
su Stop 0 e spingere il resto della
fune nell'impugnatura – finché il
nipplo non è a raso con
l'impugnatura
Smontare il tamburo fune
