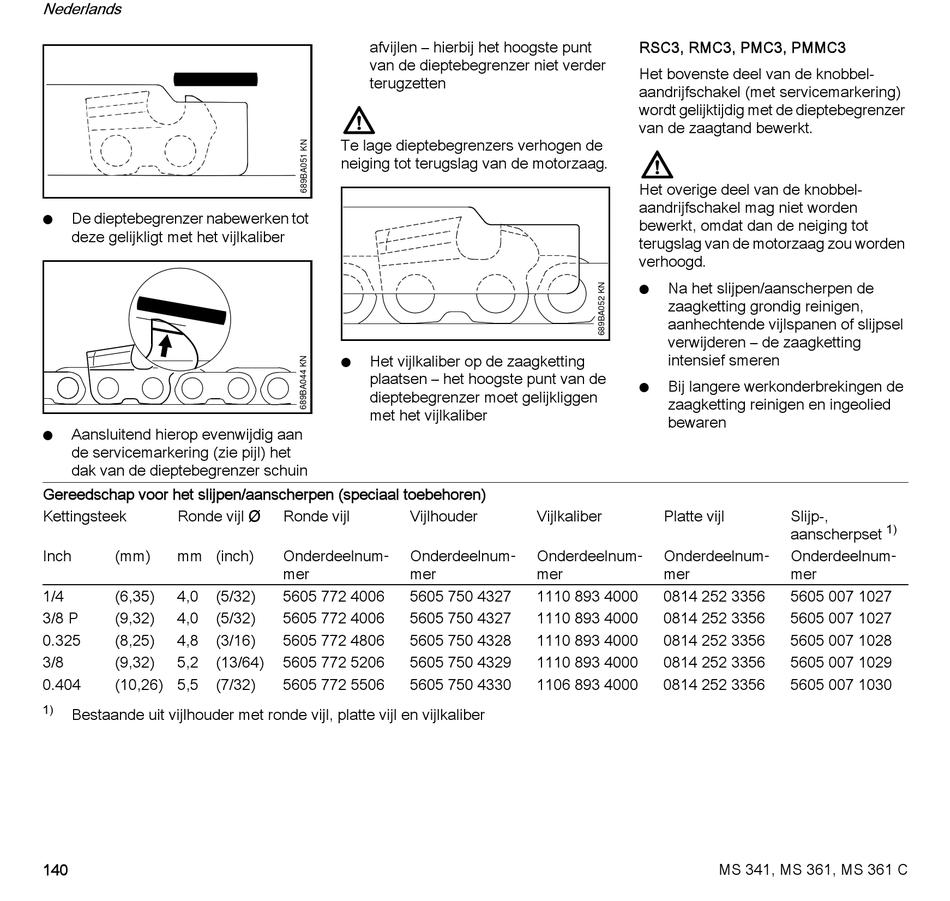

Nederlands
De dieptebegrenzer nabewerken tot
N
deze gelijkligt met het vijlkaliber
Aansluitend hierop evenwijdig aan
N
de servicemarkering (zie pijl) het
dak van de dieptebegrenzer schuin
Gereedschap voor het slijpen/aanscherpen (speciaal toebehoren)
Kettingsteek Ronde vijl ^
Inch (mm) mm (inch)
1/4 (6,35) 4,0 (5/32)
3/8 P (9,32) 4,0 (5/32)
0.325 (8,25) 4,8 (3/16)
3/8 (9,32) 5,2 (13/64)
0.404 (10,26) 5,5 (7/32)
1)
Bestaande uit vijlhouder met ronde vijl, platte vijl en vijlkaliber
140
afvijlen – hierbij het hoogste punt
van de dieptebegrenzer niet verder
terugzetten
Te lage dieptebegrenzers verhogen de
neiging tot terugslag van de motorzaag.
Het vijlkaliber op de zaagketting
N
plaatsen – het hoogste punt van de
dieptebegrenzer moet gelijkliggen
met het vijlkaliber
Ronde vijl Vijlhouder
Onderdeelnum - Onderdeelnum -
mer mer
5605 772 4006 5605 750 4327
5605 772 4006 5605 750 4327
5605 772 4806 5605 750 4328
5605 772 5206 5605 750 4329
5605 772 5506 5605 750 4330
RSC3, RMC3, PMC3, PMMC3
Het bovenste deel van de knobbel-
aandrijfschakel (met servicemarkering)
wordt gelijktijdig met de dieptebegrenzer
van de zaagtand bewerkt.
Het overige deel van de knobbel-
aandrijfschakel mag niet worden
bewerkt, omdat dan de neiging tot
terugslag van de motorzaag zou worden
verhoogd.
Na het slijpen/aanscherpen de
N
zaagketting grondig reinigen,
aanhechtende vijlspanen of slijpsel
verwijderen – de zaagketting
intensief smeren
Bij langere werkonderbrekingen de
N
zaagketting reinigen en ingeolied
bewaren
Vijlkaliber Platte vijl
Onderdeelnum - Onderdeelnum -
mer mer
1110 893 4000 0814 252 3356
1110 893 4000 0814 252 3356
1110 893 4000 0814 252 3356
1110 893 4000 0814 252 3356
1106 893 4000 0814 252 3356
Slijp-,
1)
aanscherpset
Onderdeelnum -
mer
5605 007 1027
5605 007 1027
5605 007 1028
5605 007 1029
5605 007 1030
MS 341, MS 361, MS 361 C
