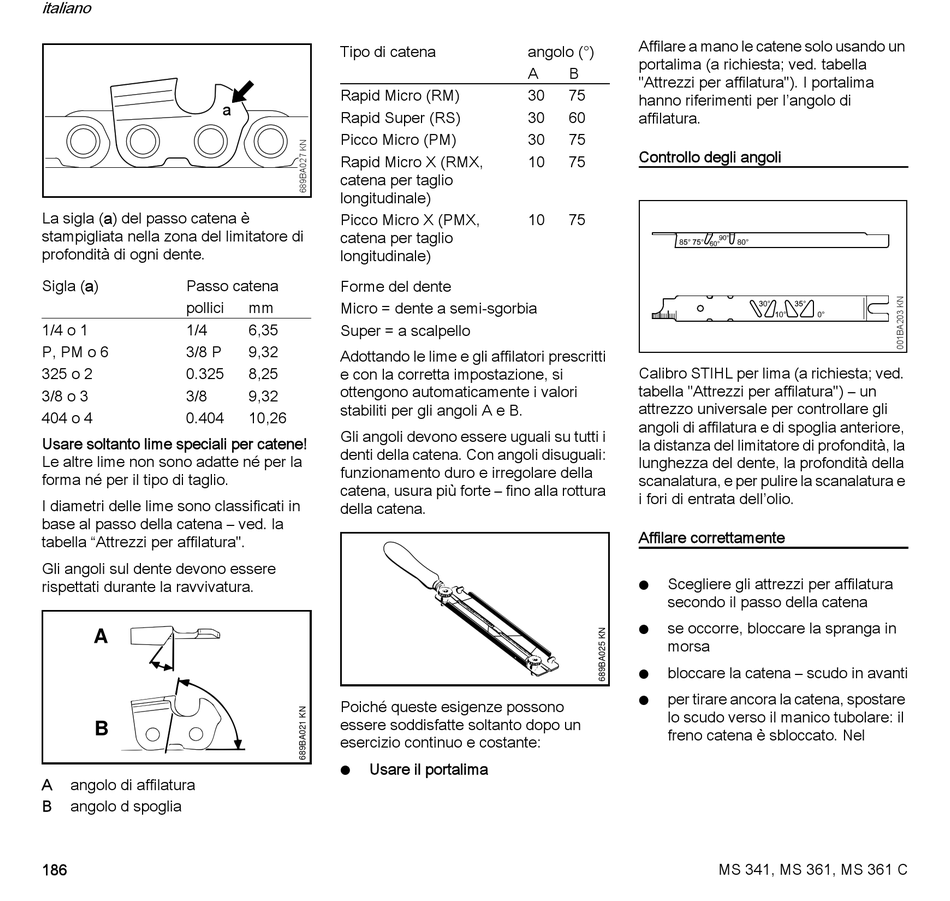

italiano
La sigla (a) del passo catena è
stampigliata nella zona del limitatore di
profondità di ogni dente.
Sigla (a) Passo catena
pollici
1/4 o 1 1/4
P, PM o 6 3/8 P
325 o 2 0.325
3/8 o 3 3/8
404 o 4 0.404
Usare soltanto lime speciali per catene!
Le altre lime non sono adatte né per la
forma né per il tipo di taglio.
I diametri delle lime sono classificati in
base al passo della catena – ved. la
tabella "Attrezzi per affilatura".
Gli angoli sul dente devono essere
rispettati durante la ravvivatura.
A
B
A angolo di affilatura
B angolo d spoglia
186
Tipo di catena
Rapid Micro (RM)
a
Rapid Super (RS)
Picco Micro (PM)
Rapid Micro X (RMX,
catena per taglio
longitudinale)
Picco Micro X (PMX,
catena per taglio
longitudinale)
Forme del dente
mm
Micro = dente a semi-sgorbia
6,35
Super = a scalpello
9,32
Adottando le lime e gli affilatori prescritti
8,25 e con la corretta impostazione, si
ottengono automaticamente i valori
9,32
stabiliti per gli angoli A e B.
10,26
Gli angoli devono essere uguali su tutti i
denti della catena. Con angoli disuguali:
funzionamento duro e irregolare della
catena, usura più forte – fino alla rottura
della catena.
Poiché queste esigenze possono
essere soddisfatte soltanto dopo un
esercizio continuo e costante:
Usare il portalima
N
Affilare a mano le catene solo usando un
angolo (°)
portalima (a richiesta; ved. tabella
A B
"Attrezzi per affilatura"). I portalima
30 75
hanno riferimenti per l'angolo di
30 60
affilatura.
30 75
Controllo degli angoli
10 75
10 75
Calibro STlHL per lima (a richiesta; ved.
tabella "Attrezzi per affilatura") – un
attrezzo universale per controllare gli
angoli di affilatura e di spoglia anteriore,
la distanza del limitatore di profondità, la
lunghezza del dente, la profondità della
scanalatura, e per pulire la scanalatura e
i fori di entrata dell'olio.
Affilare correttamente
Scegliere gli attrezzi per affilatura
N
secondo il passo della catena
se occorre, bloccare la spranga in
N
morsa
bloccare la catena – scudo in avanti
N
per tirare ancora la catena, spostare
N
lo scudo verso il manico tubolare: il
freno catena è sbloccato. Nel
MS 341, MS 361, MS 361 C
