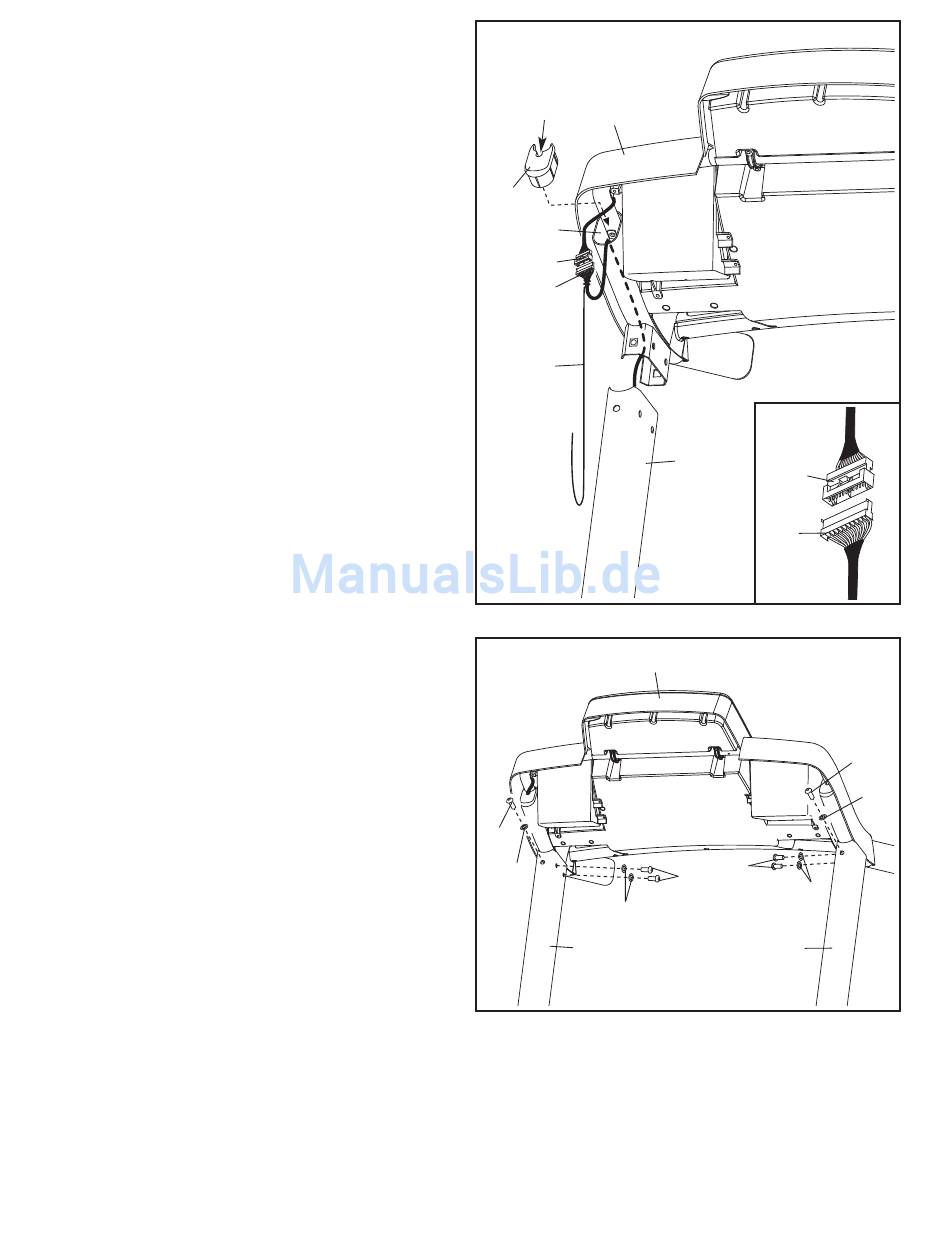

13. Mithilfe einer zweiten Person halten Sie den
computerbausatz (D) an den rechten Pfosten
(85) und an den linken Pfosten (nicht abge-
bildet) hin. Schieben Sie den Pfostendraht (87)
durch das Loch, das sich unten am Haltegriff
befindet und ziehen Sie ihn, wie abgebildet, am
Ende heraus.
Stecken Sie den Pfostendraht (87) und den
computerdraht (F) zusammen. Siehe
Detailzeichnung. Die Anschlussteile sollten
ohne Probleme ineinanderpassen und ein-
rasten. Sollte das nicht der Fall sein, drehen Sie
eines der Verbindungsstücke um und versuchen
Sie es noch einmal. SIND DIE
VERBINDUNGSSTUCKE NICHT RICHTIG
ZUSAMMENGESTECKT, KANN DER
COMPUTER BEIM EINSCHALTEN SCHADEN
ERLEIDEN. Enfernen Sie die Drahtbefestigung
vom Pfostendraht.
Legen Sie den computerbausatz (D) auf den
Rechten Pfosten (85) und auf den linken
Pfosten (nicht abgebildet) auf. Vermeiden Sie
dabei ein Abklemmen der Drähte.
Schieben Sie die Drähte in den rechten
Haltegriff (83) hinein. Drücken Sie je eine
Haltegriffkappe (63) in das Ende des rechten
und des linken Haltegriffs (nicht abgebildet)
hinein. Achten Sie darauf, dass sich der
Computerdraht (F) in der Kerbe der rechten
Haltegriffkappe befindet.
14. Befestigen Sie den computerbausatz (D) mit
sechs 5/16" x 1" Bolzen mit Nylon-Klemmteil (4)
und sechs 5/16" Sternscheiben (13) am Linken
Pfosten (84) am Rechten Pfosten (85). Ziehen
Sie alle sechs Bolzen mit Nylon-Klemmteil
erst leicht an, bevor Sie diese festziehen.
Siehe Schritte 5 und 7. Ziehen Sie die 3/8" x 4
1/4" Bolzen mit Nylon-Klemmteil (7) fest.
13
Kerbe
D
63
83
F
87
Kabel-
befestigung
14
4
13
13
85
13
85
F
87
D
4
4
13
84
4
13
