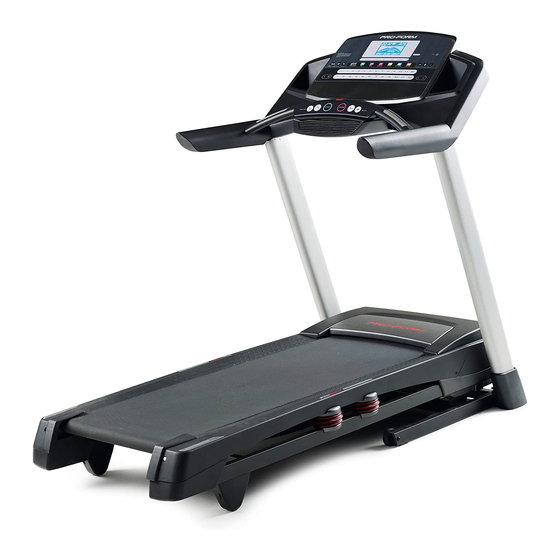

Modell-Nr. PETL12713.0
Serien-Nr.
Schreiben Sie die Seriennummer für
späteren Gebrauch an die freie Stelle
oben.
Aufkleber mit
KUNDENDIENST
Bei Fragen und fehlender oder
beschädigter Teile, kontaktie-
ren Sie den Kundendienst (siehe
Informationen unten), oder kontaktie-
ren Sie das Geschäft wo Sie dieses
Produkt gekauft haben.
0800 589 09 88
Mo - Fr 12:00 - 18:00 CET
Internetseite:
www.iconsupport.eu
Email:
csuk@iconeurope.com
VORSICHT
Lesen Sie bitte aufmerksam alle
Anleitungen, bevor Sie die-
ses Gerät in Betrieb nehmen.
Verwahren Sie diese Bedien-
ungsanleitung für späteren
Gebrauch.
BEDIENUNGSANLEITUNG
Serien-Nr.
www.iconeurope.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pro-Form Performance 1450
Inhaltszusammenfassung für Pro-Form Performance 1450
- Seite 1 Modell-Nr. PETL12713.0 Serien-Nr. BEDIENUNGSANLEITUNG Schreiben Sie die Seriennummer für späteren Gebrauch an die freie Stelle oben. Aufkleber mit Serien-Nr. KUNDENDIENST Bei Fragen und fehlender oder beschädigter Teile, kontaktie- ren Sie den Kundendienst (siehe Informationen unten), oder kontaktie- ren Sie das Geschäft wo Sie dieses Produkt gekauft haben.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WARNUNGSAUFKLEBER ANBRINGEN ............2 WICHTIGE VORSICHTSMASSNAHMEN. -
Seite 3: Wichtige Vorsichtsmassnahmen
WICHTIGE VORSICHTSMASSNAHMEN WARNUNG: Um das Risiko an Verbrennungen, Feuer, elektrischen Schock oder Verletzungen zu verringern, lesen Sie alle wichtigen Sicherheitsmassnahmen und Anweisungen in dieser Bedienungsanleitung und lesen Sie auch alle Warnungsaufkleber auf Ihrem Lauftrainer bevor Sie den Lauftrainer benutzen. Der Hersteller (ICON) übernimmt keine Haftung für Personen- oder Sachschäden, die durch dieses Produkt oder seine Benutzung entstanden sind. -
Seite 4: Verwahren Sie Diese Anleitungen
19. Der Herzfrequenzmonitor ist kein medi- 23. Versuchen Sie nicht, die Neigung des zinisches Instrument. Verschiedene Lauftrainers durch das Unterlegen von Faktoren, einschliesslich der Bewegungen Gegenständen zu verändern. des Benutzers, können die Genauigkeit der Herzfrequenzmessung beeinflus- 24. Führen Sie keine Fremdkörper in irgendeine sen. -
Seite 5: Bevor Sie Anfangen
PROFORM PERFORMANCE 1450 Lauftrainer Fragen haben, finden Sie die Kontaktinformation auf ® entschieden haben. Der PERFORMANCE 1450 der Vorderseite. Damit wir Ihnen schneller helfen Lauftrainer bietet eine beeindruckende Anzahl von können, halten Sie bitte die Produktmodellnummer und Funktionen an, welche Ihr Training zu Hause ange- die Seriennummer bereit, bevor Sie mit uns in Kontakt nehmer und effektiver machen. -
Seite 6: Diagramm Für Die Identifizierung Der Teile
DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE Beziehen Sie sich auf die Abbildungen unten, um die kleinen Teile, die in der Montage verwendet werden, zu identifizieren. Die Zahlen in Klammern sind die Bestellnummern, welche mit den Zahlen der TEILELISTE am Ende dieser Bedienungsanleitung übereinstimmen. Die Zahl hinter der Klammer gibt an, wieviele solche Teile bei der Montage gebraucht werden. -
Seite 7: Montage
MONTAGE • Für die Montage braucht man zwei Personen. • Um kleine Teile zu identifizieren, siehe Seite 6. • Legen Sie alle Teile an einem freigeräumten Ort • Man braucht die folgenden Werkzeuge zur und entfernen Sie die Verpackungsmaterialien. Montage: Werfen Sie die Verpackungsmaterialien nicht die mitgelieferten weg, bis Sie alle Montageschritte beendet haben. - Seite 8 3. Identifizieren Sie den linken Pfosten (79). Lassen Sie eine zweite Person den linken Pfosten an die Basis (95) hinhalten. Siehe Detailzeichnung. Binden Sie die Kabelbefestigung im linken Pfosten (79) sicher um das Ende des Pfostendrahts (78). Ziehen Sie Kabel- dann am anderen Ende der Kabelbefestigung bis befestigung der Pfostendraht ganz durch den linken Pfosten...
- Seite 9 5. Identifizieren Sie die linke Basisabdeckung (81) und die rechte Basisabdeckung (89). Schieben Sie die linke Basisabdeckung auf den linken Pfosten (79). Schieben Sie die rechte Basisabdeckung auf den rechten Pfosten (88). Drücken Sie die beiden Basisabdeckungen noch nicht fest an ihren Platz. Identifizieren Sie die linke, untere Haltestangen- abdeckung (84) und die rechte, untere Haltestangenabdeckung (87).
- Seite 10 7. Falls sich vier Schrauben (C) an den abgebil- deten Stellen befinden, entfernen Sie diese und werfen Sie sie weg. 8. Setzen Sie die Computermontage auf die linke Haltestange (83) und die rechte Haltestange (86) Computermontage auf. Achten Sie darauf, keine Drähte (D, 78) abzuklemmen.
- Seite 11 9. Befestigen Sie die Computermontage an die Haltestangen (83, 86), wie abgebildet, mit vier #10 x 3/4" Schrauben (7) und vier #10 Computermontage Zahnscheiben (14). Ziehen Sie erst alle vier Schrauben leicht an, bevor Sie sie festziehen. 10. Verbinden Sie den Pfostendraht (78) mit dem Computerdraht (D).
- Seite 12 11. Befestigen Sie die linke Haltestangenabdeckung (82) und die rechte Haltestangenabdeckung (85) an die Haltestangen (83, 86) mit je drei #8 x 1/2" Schrauben (1). Ziehen Sie die Schrauben nicht zu fest an. 12. Schieben Sie die linke, untere Haltestangen- abdeckung (84) hinauf gegen die linke Haltestangenabdeckung (82) und befestigen Sie die linke, untere Haltestangenabdeckung mit zwei #8 x 1/2"...
- Seite 13 13. Ziehen Sie die vier 3/8" x 2 3/4" Schrauben (5) fest, und dann ziehen Sie die vier 3/8" x 1 1/4" Schrauben (6) fest (nur eine Seite ist abgebildet). Drücken Sie die linke Basisabdeckung (81) und die rechte Basisabdeckung (89) auf die Basis (95) auf, bis sie einrasten.
- Seite 14 15. Befestigen Sie ein Rad (92) mit einem 3/8" x 2 1/2" Bolzen (20) und einer 3/8" Mutter (12) an der Basis (95). Ziehen Sie den Bolzen nicht zu fest an. Das Rad muss sich leicht bewegen können. Befestigen Sie das andere Rad (92) an die Basis (95) auf die gleiche Weise.
-
Seite 15: Der Herzfrequenzmesser
DER HERZFREQUENZMESSER WIE MAN DEN HERZFREQUENZMESSER ANZIEHT • S etzen Sie den Herzfrequenzmesser nicht für län- gere Zeit direktem Sonnenlicht aus. Setzen Sie ihn Der Herzfrequenz- auch nicht Temperaturen über 50° C oder unter messer besteht aus -10° C aus. einem Brustriemen Brust- und einer Sonde. • B iegen oder dehnen Sie die Sonde nicht übermäs- Laschen riemen... -
Seite 16: Bedienung Und Einstellung
BEDIENUNG UND EINSTELLUNG ANSCHLUSS DES NETZKABELS Folgen Sie die unten angeführten Schritte, um das TYPE E Netzkabel einzustecken. Dieses Produkt muss geerdet sein. Sollte es nicht richtig funktionieren oder beschädigt sein, dann ver- 1. Stecken Sie das angedeutete Ende des Netzkabels sichert die Erdung, dass der elektrische Strom dem in die Buchse am Lauftrainer ein. -
Seite 17: Warnungsaufkleber Anbringen
TASTENDIAGRAMM WARNUNGSAUFKLEBER ANBRINGEN kommunizieren. Mit dem iFit-Modus können Sie indivi- duell gestaltete Workouts herunterladen, Ihre eigenen Finden Sie die Warnungen, die auf dem Computer auf Workouts erstellen, Ihre Workout-Ergebnisse verfol- englisch angebracht wurden. Dieselben Warnungen gen, mit anderen iFit-Benutzern um die Wette rennen und viele andere Funktionen in Anspruch nehmen. -
Seite 18: Strom Einschalten
STROM EINSCHALTEN BENUTZUNG DES MANUELLEN MODUS WICHTIG: Sollte der Lauftrainer kalten 1. Stecken Sie den Schlüssel in den Computer Temperaturen ausgesetzt worden sein, dann lassen ein. Sie ihn erst auf Raumtemperatur erwärmen, bevor Sie ihn einschalten. Andernfalls kann man das Siehe links unter EINSCHALTEN DES GERÄTS. - Seite 19 4. Verändern Sie die Neigung des Laufgeräts, wie Der My-Trail-Tab (Mein-Pfad-Tabulator) zeigt eine gewünscht. 400 m Laufbahn an. Während Sie trainieren, zeigt das weisse Rechteck Ihren Fortschritt an. Der Um die Neigung des Lauftrainers zu ändern, My-Trail-Tabulator wird auch die Anzahl an Runden drücken Sie die Incline-Increase- oder -Decrease- anzeigen, die Sie vollendet haben.
- Seite 20 6. Messen Sie nach Wunsch Ihre Herzfrequenz. 7. Schalten Sie falls erwünscht den Ventilator ein. Anmerkung: Verwendet man den Der Ventilator bietet Handgriff-Herzfrequenzmonitor und den einige Geschwindigkeits- Brustgurt-Herzfrequenzmonitor gleichzeitig, einstellungen. Drücken dann kann der Computer die Herzfrequenz Sie die Ventilator Auf- nicht richtig angeben.
-
Seite 21: Benutzung Eines Onboard-Workouts
BENUTZUNG EINES ONBOARD-WORKOUTS Neigungseinstellung ein paar Sekunden lang am Display bevor sich der Lauftrainer automatisch auf 1. Stecken Sie den Schlüssel in den Computer die neuen Einstellungen einstellt. ein. Das Workout wird auf diese Weise fortgesetzt, bis Siehe DAS GERÄT EINSCHALTEN auf Seite 18. der letzte Abschnitt des Profils im Display blinkt und der letzte Abschnitt endet. -
Seite 22: Benutzung Eines Ziel-Setzen-Workouts
BENUTZUNG EINES ZIEL-SETZEN-WORKOUTS 7. Wenn Sie mit dem Training zu Ende sind, ziehen Sie den Schlüssel aus dem Computer heraus. 1. Stecken Sie den Schlüssel in den Computer ein. Siehe Schritt 8 auf Seite 20. Siehe DAS GERÄT EINSCHALTEN auf Seite 18. 2. -
Seite 23: Benutzung Der Stereoanlage
Um ein iFit-Workout zu wiederholen, das man Während eines Wettbewerb-Workouts zeigt der erst vor kurzem von seinem Kalender herunter- Wettbewerb-Tabulator Ihren Fortschritt während geladen hat, drücken Sie erst die Track-Taste des Rennens an. Während Sie um die Wette lau- (Laufbahntaste). Als nächstes, drücken Sie die fen, wird die oberste Linie in der Matrix anzeigen Increase- und Decrease-Tasten (Auf- und Ab- welche Distanz Sie schon hinter sich haben. -
Seite 24: Der Informationsmodus
DER INFORMATIONSMODUS Schlüssel in den Computer stecken. Wenn man aber den Schlüssel entfernt, dann bleiben die Der Computer bietet einen Informationsmodus an, der Anzeigen erleuchtet, obwohl die Tasten nicht funk- Übersicht über die Lauftrainer-Information behält und tionieren. Falls der Demo-Modus eingeschaltet ist, Ihnen erlaubt, Ihre Computereinstellungen persönlich erscheint in der Matrix das Wort EIN [ON]. -
Seite 25: Zusammenklappen Und Transportieren
ZUSAMMENKLAPPEN UND TRANSPORTIEREN ZUSAMMENKLAPPEN DES LAUFTRAINERS DEN LAUFTRAINER TRANSPORTIEREN Um ein Beschädigen des Lauftrainers zu vermei- Bevor Sie den Lauftrainer transportieren, klappen Sie den, stellen Sie die Neigung auf Null bevor Sie den ihn zusammen, wie links beschrieben. VORSICHT: Lauftrainer zusammenklappen. Entfernen Sie dann Vergewissern Sie sich, dass der Verriegelungsknopf den Schlüssel und ziehen Sie das Netzkabel her- in der Lagerungsposition eingerastet ist. -
Seite 26: Fehlersuche
FEHLERSUCHE Die meisten Probleme lassen sich mit Hilfe der c. Entfernen Sie den Schlüssel vom Computer und nachstehenden einfachen Tipps beheben. Finden stecken Sie ihn wieder ein. Sie das für Sie zutreffende Symptom und folgen Sie den Anweisungen zur Behebung des Problems. d. - Seite 27 Finden Sie den Membranenschalter (52) und b. Sollte das Laufband zu straff angezogen sein, den Magneten (53) auf der linken Seite der Rolle wird die Qualität Ihres Lauftraineres vermindert (54). Drehen Sie die Rolle, sodass der Magnet und das Laufband kann auf die Dauer beschädigt werden.
- Seite 28 SYMPTOM: Das Laufband ist nicht zentriert SYMPTOM: Das Laufband rutscht wenn man darauf geht WICHTIG: Das Laufband sollte zentriert zwischen den Fussleisten liegen. Falls das Laufband gegen a. Zuerst, entfernen Sie den Schlüssel und ZIEHEN die Fussleisten reibt, könnte das Laufband beschä- SIE DAS NETZKABEL HERAUS.
-
Seite 29: Trainingsrichtlinien
TRAININGSRICHTLINIEN Fettverbrennung—Um Fett wirksam zu verbrennen, WARNUNG: muss man bei niedriger Intensität über einen längeren Bevor man mit Zeitraum trainieren. Während der ersten paar Minuten einem Trainingsprogramm beginnt, soll man eines Trainings verbrennt der Körper Kohlehydrate. seinen Arzt konsultieren. Das ist besonders Erst danach beginnt der Körper, gelagertes Fett zur für Personen über 35 Jahre oder für Personen Energiegewinnung freizumachen. -
Seite 30: Teileliste
TEILELISTE Modell-Nr. PETL12713.0 R0513B Anzahl Beschreibung Anzahl Beschreibung #8 x 1/2" Schraube Membranenschalterklipp #8 x 3/4" Schraube Membranenschalter 3/8“ x 2“ Bolzen Magnet Motorenisolator Leerlauf-Laufrolle/Rolle 3/8" x 2 3/4" Schraube Kabelbinder 3/8" x 1 1/4" Schraube Rechter, Vorderer Isolatordeckel #10 x 3/4" Schraube Lagerungssperre 5/16"... - Seite 31 Anzahl Beschreibung Anzahl Beschreibung Schlüssel/Klipp Ventilatorgitter Motorbuchse Ventilator Computer Neigungsmotorenabstandhalter Linke Ablage Erdungsklammer Rechte Ablage Netzkabel Befestigung #8 Zahnscheibe Computerbasis Halter des Elektrobauteils Computerzierleiste #8 x 3/4" Maschinenschraube Pulsstange #8 Mutter Pulsstangenunterteil Filter Ventilatorabdeckung – Bedienungsanleitung Anmerkung: Änderungen technischer Angaben vorbehalten. Auf der Rückseite dieser Bedienungsanleitung finden Sie Informationen zur Bestellung von Ersatzteilen.
-
Seite 32: Detailzeichnung
DETAILZEICHNUNG A Modell-Nr. PETL12713.0 R0513B... - Seite 33 DETAILZEICHNUNG B Modell-Nr. PETL12713.0 R0513B...
- Seite 34 DETAILZEICHNUNG C Modell-Nr. PETL12713.0 R0513B 12 92...
- Seite 35 DETAILZEICHNUNG D Modell-Nr. PETL12713.0 R0513B...
-
Seite 36: Bestellung Von Ersatzteilen
BESTELLUNG VON ERSATZTEILEN Zur Bestellung von Ersatzteilen siehe die Vorderseite dieser Bedienungsanleitung. Damit wir Ihnen besser helfen können, halten Sie bitte die folgenden Informationen bereit, wenn Sie mit uns in Kontakt treten: • die Modellnummer und die Seriennummer des Produktes (siehe Vorderseite dieser Bedienungsanleitung) • den Namen des Produktes (siehe Vorderseite dieser Bedienungsanleitung) • d ie Bestellnummer und die Beschreibung des/der Teile(s) (siehe TEILELISTE und DETAILZEICHNUNG am Ende dieser Bedienungsanleitung) INFORMATION ZUM PRODUKTRECYCLING Dieses elektronische Produkt darf nicht mit dem normalen Hausmüll ents- orgt werden.
