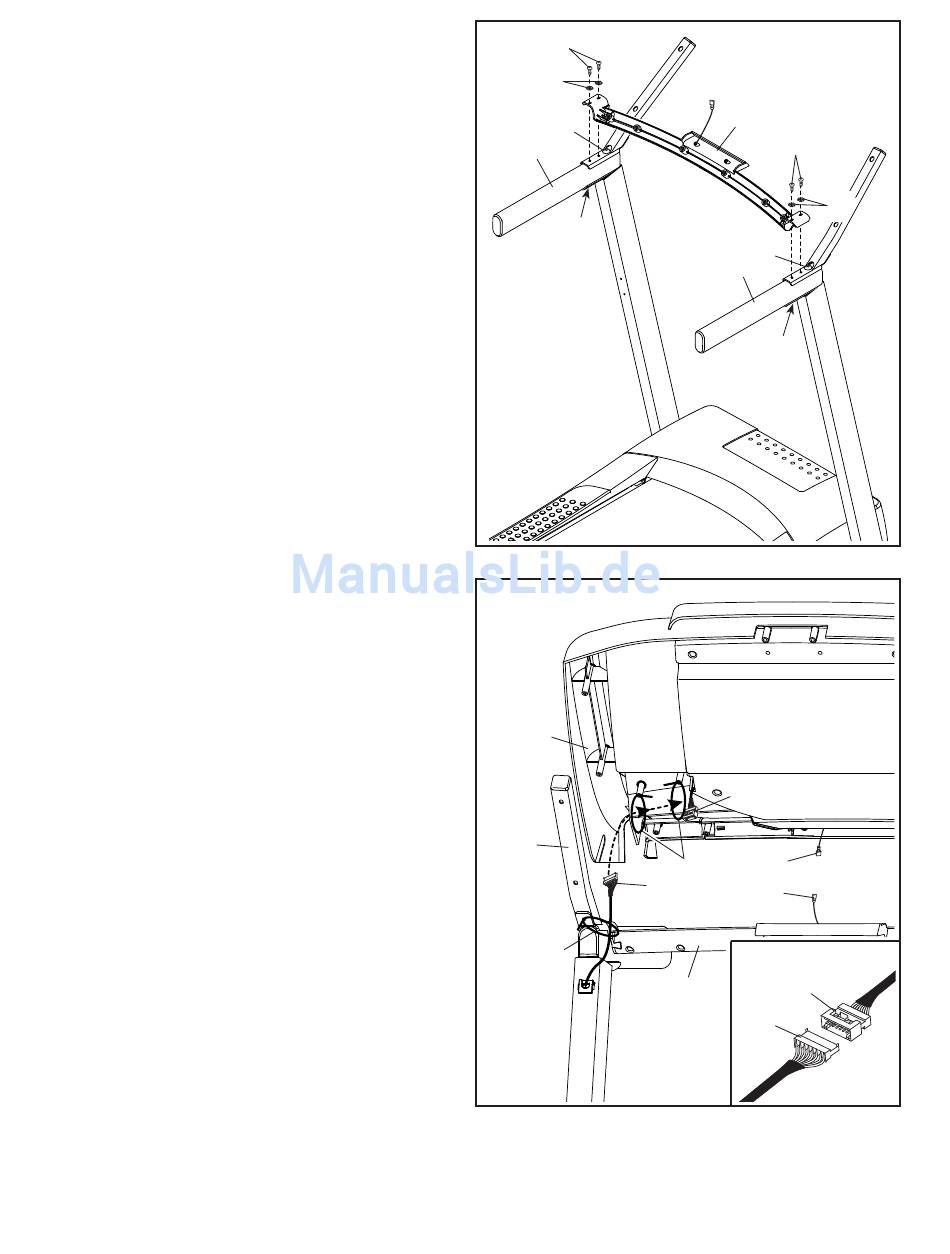

6. WICHTIG: Um ein Beschädigen der Pulsquer-
stange (97) zu vermeiden, benutzen Sie keine
Elektrowerkzeuge und ziehen Sie die #10 x
3/4" Schrauben (80) nicht zu fest an.
Richten Sie die Pulsquerstange (97) wie abge-
bildet aus. Befestigen Sie die Pulsquerstange
an der linken und an der rechten Haltestange
(69, 86) mit vier #10 x 3/4" Schrauben (80) und
vier #10 Zahnscheiben (83). Drehen Sie alle
vier Schrauben lose ein und dann ziehen Sie
diese fest.
Dann ziehen Sie die zwei 3/8" x 2 3/4" Schrau-
ben (1) und die zwei 5/16" x 3/4" Schrauben
(4) fest an.
7. Mithilfe einer zweiten Person halten Sie die
Computereinheit (B) an die rechte Haltestange
(86) (nur eine Seite ist abgebildet).
Schieben Sie das Pfostenkabel (71) durch die
drei geschlungenen Kabelbinder (75) unter der
Computereinheit.
Als Nächstes verbinden Sie den Erdungsdraht
(D) und den Computer-Erdungsdraht (98),
der sich an der Pulsquerstange (97) befindet,
miteinander.
Siehe die eingefügte Abbildung. Verbinden
Sie das Pfostenkabel (71) und das Computer-
kabel (E) miteinander. Die Anschlussteile
sollten ohne Probleme ineinandergleiten
und einrasten. Sollte das nicht der Fall sein,
drehen Sie eines der Anschlussteile um und
versuchen Sie es noch einmal. FALLS SIE
DIE ANSCHLUSSTEILE NICHT RICHTIG EIN-
KLINKEN, KANN DER TRAININGS COMPUTER
BEIM EINSCHALTEN BESCHÄDIGT WERDEN.
