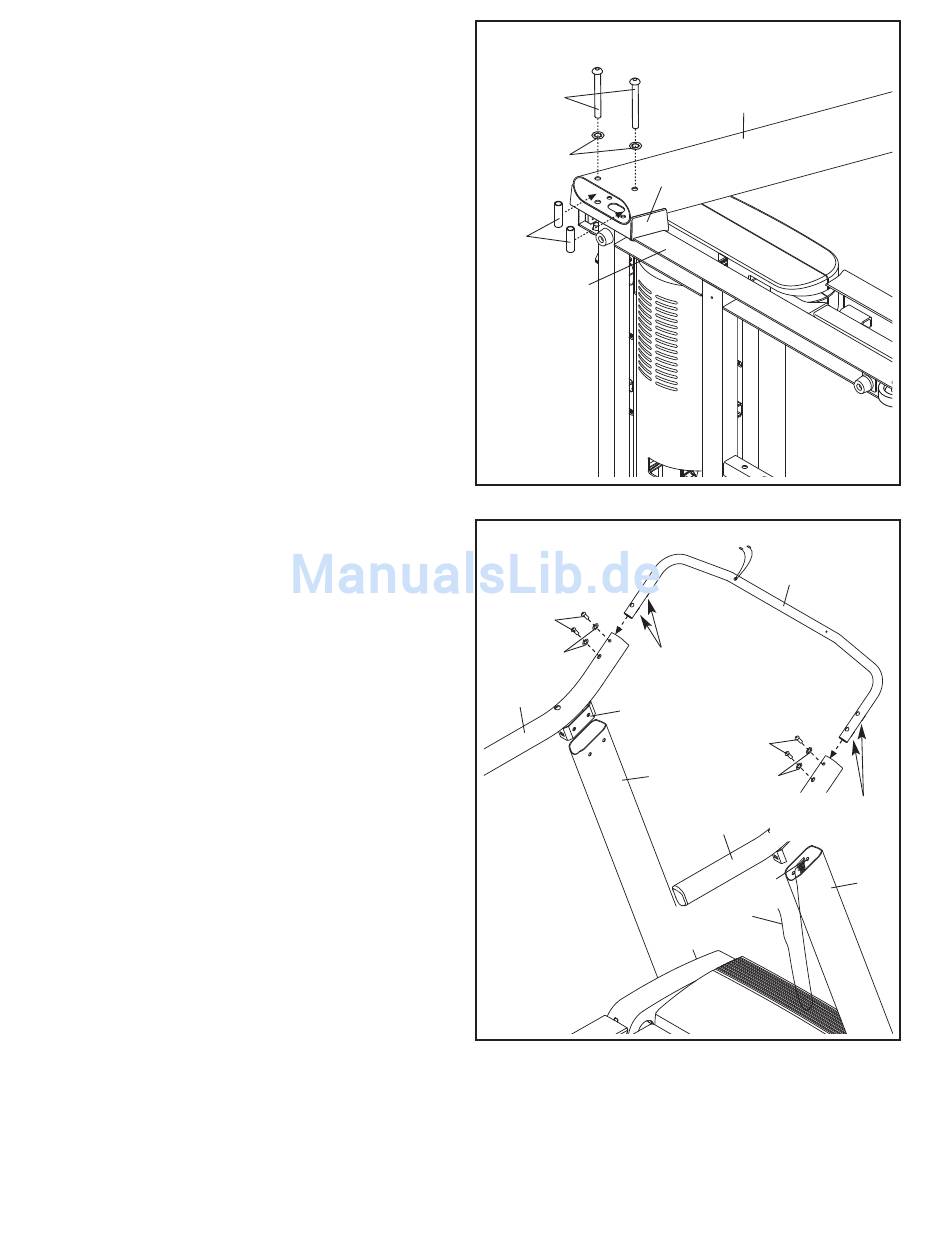

7. Stimmen Sie das ovale Loch am linken
Pfostenabstandhalter (88) mit dem ovalen Loch
an der Basis (95), wie in Schrittt 4 beschrieben,
aufeinander ab.
Halten Sie einen Bolzenabstandhalter (14) in-
nerhalb des unteren Endes des rechten
Pfostens (84) hin. Führen Sie einen 3/8" x 4 1/4"
Bolzen mit Nylon-Klemmteil (7) mit einer 3/8"
Zahnscheibe (11) in den linken Pfosten und den
Bolzenabstandhalter ein. Wiederholen Sie
diesen Schritt mit einem zweiten Bolzenab-
standhalter, einem 3/8" x 4 1/4" Bolzen mit
Nylon-Klemmteil (7) und einer 3/8"
Zahnscheibe (11).
Halten Sie den linken Pfostenabstandhalter (88)
und den linken Pfosten (84) an die Basis (95)
hin. Ziehen Sie die 3/8" x 4 1/4" Bolzen mit
Nylon-Klemmteil (7) an, bis die Köpfe der
Bolzen den linken Pfosten berühren. Ziehen Sie
die Bolzen mit Nylon-Klemmteil noch nicht
fest.
Kippen Sie den Lauftrainer mithilfe einer zweiten
Person, sodass die Basis (95) flach auf dem
Boden steht.
8. Schieben Sie die Klammer des linken Haltegriffs
(82) in den linken Pfosten (84) hinein.
Schieben Sie den Pfostendraht (87) einige
Zentimeter nach unten und in den rechten
Pfosten (85) hinein. Achten Sie darauf, dass
der Draht nicht in den rechten Pfosten hine-
infällt. Schieben Sie dann den rechten Haltegriff
(83) in den rechten Pfosten hinein. Vermeiden
Sie dabei ein Abklemmen des Pfostendrahts.
Richten Sie den Computerrahmen (102) so aus,
wie abgebildet, mit den angeschweißten Muttern
unten. Schieben Sie die Enden des
Computerrahmens in den linken und den
rechten Haltegriff (82, 83) hinein. Befestigen Sie
den Computerrahmen mit vier 1/4" x 1 1/4"
Bolzen mit Nylon-Klemmteil (9) und vier 1/4"
Sternscheiben (12). Drehen Sie die vier
Bolzen leicht an, bevor Sie sie festziehen.
Heben Sie den Computerrahmen (102) hoch
und nehmen Sie die Haltegriffe (82, 83) von den
Pfosten (84, 85) herunter. Ziehen Sie dann den
Pfostendraht (87) aus dem rechter Pfosten her-
aus.
7
7
11
14
95
8
9
12
Angeschweißte
82
Klammer
10
84
88
102
Muttern
9
12
84
Angeschweißte
83
Muttern
87
Kabel-
befestigung
85
