8. WICHTIG: Um eine Beschädigung der
Pulsquerstange (31) zu vermeiden, sollten
Sie keine Elektrowerkzeuge verwenden und
die #10 x 1 1/4" Schrauben (9) nicht zu
fest anziehen.

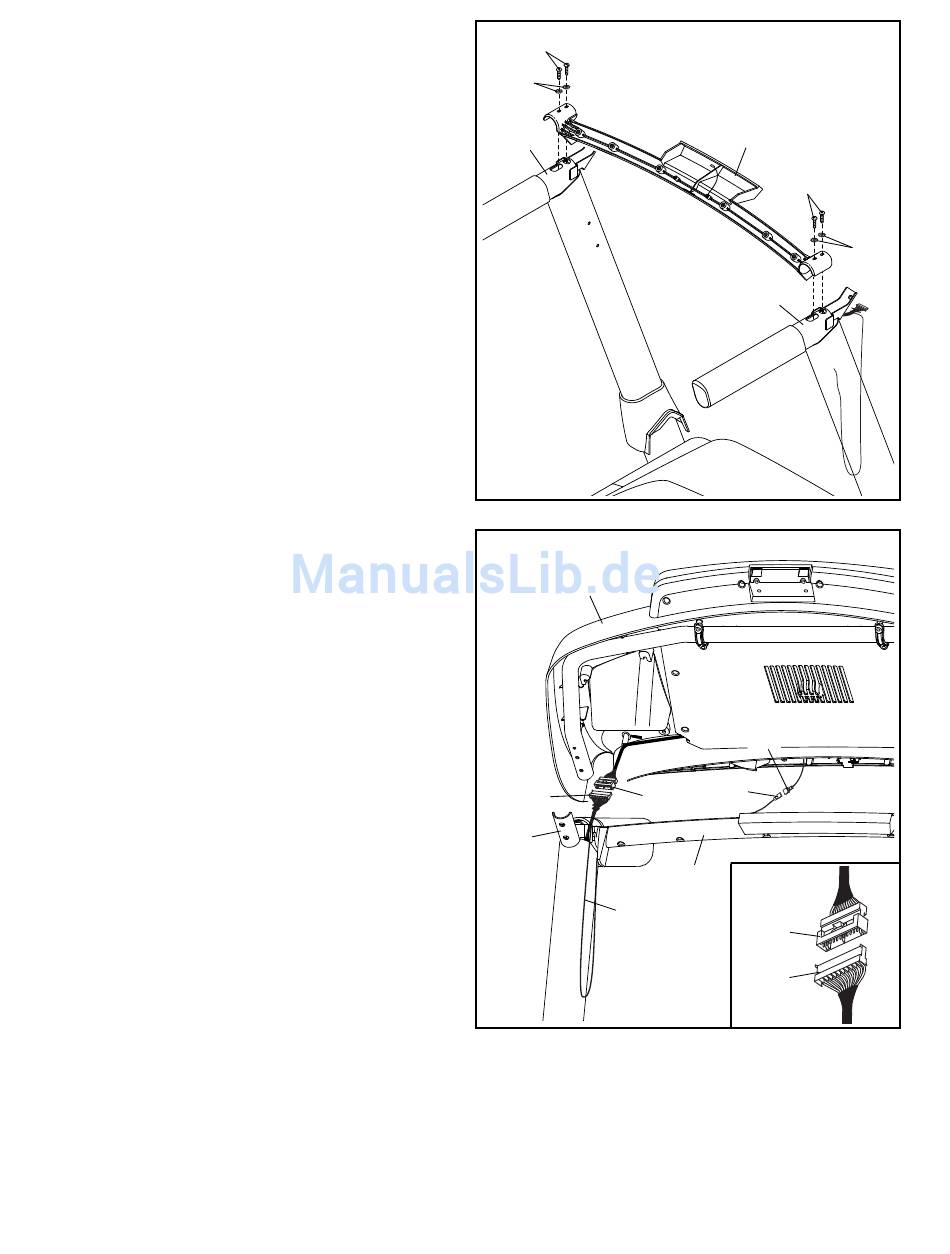

Richten Sie die Pulsquerstange (31)
wie abgebildet aus. Befestigen Sie die
Pulsquerstange mit vier #10 x 1 1/4"
Schrauben (9) und vier #10 sternförmigen
Beilagscheiben (5) an den Haltestangen (84).
Ziehen Sie alle vier Schrauben leicht und
dann fest an.
9. Halten Sie die Konsoleneinheit (G) mit Hilfe einer
zweiten Person in der Nähe der Haltestange (84).
Schließen Sie den Erdungsdraht (N)
von der Konsoleneinheit (G) an den
Konsolenerdungsdraht (58) an der
Pulsquerstange (31) an.
Siehe beigefügte Zeichnung. Verbinden
Sie das Kabel der Säule (81) mit dem
Konsolenkabel (H). Die Anschlüsse sollten
leicht ineinandergleiten und einrasten.
Drehen Sie andernfalls einen Anschluss
und versuchen Sie es erneut. WENN DIE
ANSCHLÜSSE NICHT RICHTIG VERBUNDEN
WERDEN KÖNNEN, KANN DIE KONSOLE
BEIM EINSCHALTEN BESCHÄDIGT WERDEN.
Entfernen Sie dann den Kabelbinder (A) vom
Kabel der Säule.
