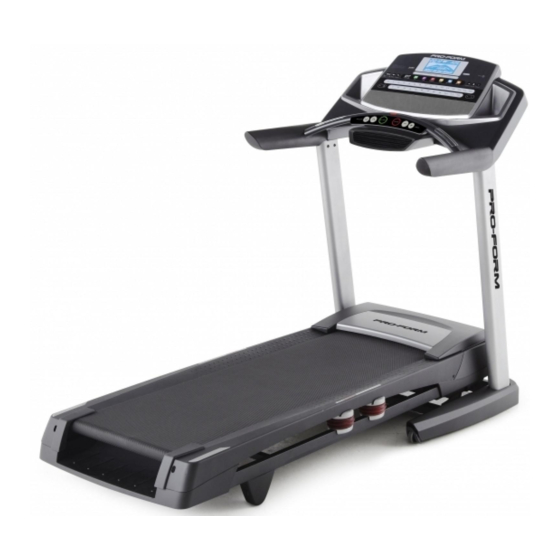

Modell-Nr. PETL14713.0
Serien-Nr.
Schreiben Sie die Seriennummer für
späteren Gebrauch an die freie Stelle
oben.
Aufkleber mit
KUNDENDIENST
Bei Fragen und fehlender oder
beschädigter Teile, kontaktie-
ren Sie den Kundendienst (siehe
Informationen unten), oder kontaktie-
ren Sie das Geschäft wo Sie dieses
Produkt gekauft haben.
0800 589 09 88
Mo - Fr 12:00 - 18:00 CET
Internetseite:
www.iconsupport.eu
Email:
csuk@iconeurope.com
VORSICHT
Lesen Sie bitte aufmerksam alle
Anleitungen, bevor Sie die-
ses Gerät in Betrieb nehmen.
Verwahren Sie diese Bedien-
ungsanleitung für späteren
Gebrauch.
BEDIENUNGSANLEITUNG
Serien-Nr.
www.iconeurope.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pro-Form Performance 1650
Inhaltszusammenfassung für Pro-Form Performance 1650
- Seite 1 Modell-Nr. PETL14713.0 Serien-Nr. BEDIENUNGSANLEITUNG Schreiben Sie die Seriennummer für späteren Gebrauch an die freie Stelle oben. Aufkleber mit Serien-Nr. KUNDENDIENST Bei Fragen und fehlender oder beschädigter Teile, kontaktie- ren Sie den Kundendienst (siehe Informationen unten), oder kontaktie- ren Sie das Geschäft wo Sie dieses Produkt gekauft haben.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WARNUNGSAUFKLEBER ANBRINGEN ............2 WICHTIGE VORSICHTSMASSNAHMEN. -
Seite 3: Wichtige Vorsichtsmassnahmen
WICHTIGE VORSICHTSMASSNAHMEN WARNUNG: Um das Risiko an Verbrennungen, Feuer, elektrischen Schock oder Verletzungen zu verringern, lesen Sie alle wichtigen Sicherheitsmaßnahmen und Anweisungen in dieser Bedienungsanleitung und lesen Sie auch alle Warnungsaufkleber auf Ihrem Lauftrainer bevor Sie den Lauftrainer benutzen. Der Hersteller (ICON) übernimmt keine Haftung für Personen- oder Sachschäden, die durch dieses Produkt oder seine Benutzung entstanden sind. -
Seite 4: Verwahren Sie Diese Anleitungen
18. Dieses Gerät ist auch für hohe dass der Rahmen durch die Lagerungssperre Geschwindigkeiten geeignet. Steigern Sie in der Lagerungsposition verbleibt. die Geschwindigkeit langsam, um plötzliche, sprunghafte Veränderungen zu vermeiden. 23. Versuchen Sie nicht, die Neigung des Lauftrainers durch das Unterlegen von 19. -
Seite 5: Bevor Sie Anfangen
PROFORM PERFORMANCE 1650 Lauftrainer Fragen haben, finden Sie die Kontaktinformation auf ® entschieden haben. Der PERFORMANCE 1650 der Vorderseite. Damit wir Ihnen schneller helfen Lauftrainer bietet eine beeindruckende Anzahl von können, halten Sie bitte die Produktmodellnummer und Funktionen an, welche Ihr Training zu Hause ange- die Seriennummer bereit, bevor Sie mit uns in Kontakt nehmer und effektiver machen. -
Seite 6: Diagramm Für Die Identifizierung Der Teile
DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE Beziehen Sie sich auf die Abbildungen unten, um die kleinen Teile, die in der Montage verwendet werden, zu identifizieren. Die Zahlen in Klammern sind die Bestellnummern, welche mit den Zahlen der TEILELISTE am Ende dieser Bedienungsanleitung übereinstimmen. Die Zahl hinter der Klammer gibt an, wieviele solche Teile bei der Montage gebraucht werden. -
Seite 7: Montage
MONTAGE • Für die Montage braucht man zwei Personen. • Um kleine Teile zu identifizieren, siehe Seite 6. • Legen Sie alle Teile an einem freigeräumten Ort • Man braucht die folgenden Werkzeuge zur und entfernen Sie die Verpackungsmaterialien. Montage: Werfen Sie die Verpackungsmaterialien nicht die mitgelieferten weg, bis Sie alle Montageschritte beendet haben. - Seite 8 3. Ziehen Sie den Pfostendraht (78) und das Erdungskabel (A) durch das angedeutete Loch in der Basis (95) durch. Falls eine Schraube (B) schon in der Seite der Basis (95) montiert wurde, entfernen Sie diese und werfen Sie sie weg. Befestigen Sie das Erdungskabel (A) mit einer #8 x 1/2"...
- Seite 9 5. Halten Sie den linken Pfosten (79) gegen die Basis (95). Achten Sie darauf, den Pfostendraht (78) nicht abzuklemmen. Fügen Sie zwei 3/8" x 1 1/4" Schrauben (6) mit zwei 3/8" Zahnscheiben (13) und zwei 3/8" x 2 3/4" Schrauben (5) in den linken Pfosten ein. Ziehen Sie die 3/8"...
-
Seite 10: Den Linken Pfosten (79) Mit Zwei 5/16" X 2 1/2
7. Befestigen Sie die linke Haltestange (83) an den linken Pfosten (79) mit zwei 5/16" x 2 1/2" Schrauben (10) und zwei 5/16" Zahnscheiben (11). Achten Sie darauf, dass der Pfostendraht (78) wie abgebildet auf der Seite liegt, und nicht abgeklemmt wird. Ziehen Sie die Schrauben sicher fest. - Seite 11 9. Legen Sie die Computermontage umgedreht auf eine weiche Unterlage um ein Zerkratzen der Computermontage zu vermeiden. Entfernen, und werfen Sie die drei Schrauben (D) weg. Als nächstes, heben Sie die Computerabdeckung (100) herunter. Computermontage 10. Setzen Sie die Computermontage auf die linke Haltestange (83) und die rechte Haltestange (86) Computermontage auf.
- Seite 12 11. Befestigen Sie die Computermontage an die Haltestangen (83, 86) mit vier #10 x 3/4" Schrauben (7) und vier #10 Zahnscheiben Computermontage (14), wie abgebildet. Ziehen Sie erst alle vier Schrauben leicht an, bevor Sie sie festziehen. 12. Verbinden Sie den Pfostendraht (78) an den Computerdraht (E).
- Seite 13 13. Befestigen Sie die linke Haltestangen- Abdeckung (82) und die rechte Haltestangen-Abdeckung (85) an die Haltestangen (83, 86) mit je drei #8 x 1/2" Schrauben (1). Ziehen Sie die Schrauben nicht zu fest an. 14. Schieben Sie die linke untere Haltestangen- Abdeckung (84) nach oben gegen die linke Haltestangen-Abdeckung (82) und befestigen Sie die linke untere Haltestangen-Abdeckung mit zwei #8 x 1/2"...
- Seite 14 16. Ziehen Sie zuerst die vier 3/8" x 2 3/4" Schrauben (5) fest, und dann die vier 3/8" x 1 1/4" Schrauben (6) fest (nur eine Seite ist abgebildet). Drücken Sie die linke Basisabdeckung (81) und die rechte Basisabdeckung (89) auf die Basis (95) auf, bis sie einrasten.
-
Seite 15: Der Herzfrequenzmesser
DER HERZFREQUENZMESSER WIE MAN DEN HERZFREQUENZMESSER ANZIEHT • S etzen Sie den Herzfrequenzmesser nicht für län- gere Zeit direktem Sonnenlicht aus. Setzen Sie ihn Der Herzfrequenz- auch nicht Temperaturen über 50° C oder unter messer besteht aus -10° C aus. einem Brustriemen Brust- und einer Sonde. • B iegen oder dehnen Sie die Sonde nicht übermäßig, Laschen riemen... -
Seite 16: Bedienung Und Einstellung
BEDIENUNG UND EINSTELLUNG ANSCHLUSS DES NETZKABELS Folgen Sie die unten angeführten Schritte, um das TYPE E Netzkabel einzustecken. Dieses Produkt muss geerdet sein. Sollte es nicht richtig funktionieren oder beschädigt sein, dann ver- 1. Stecken Sie das angedeutete Ende des Netzkabels sichert die Erdung, dass der elektrische Strom dem in die Buchse am Lauftrainer ein. -
Seite 17: Warnungsaufkleber Anbringen
TASTENDIAGRAMM WARNUNGSAUFKLEBER ANBRINGEN Netzwerk durch ein zusätzlich erhältliches iFit-Live- Modul zu kommunizieren. Mit dem iFit-Modus können Finden Sie die Warnungen, die auf dem Computer auf Sie individuell gestaltete Workouts herunterladen, Ihre englisch angebracht wurden. Dieselben Warnungen eigenen Workouts erstellen, Ihre Workout-Ergebnisse kann man auch in anderen Sprachen auf dem beige- verfolgen, mit anderen Läufern um die Wette rennen und viele andere Funktionen in Anspruch nehmen. -
Seite 18: Einschalten Des Geräts
EINSCHALTEN DES GERÄTS BENUTZUNG DES MANUELLEN MODUS WICHTIG: Sollte der Lauftrainer kalten 1. Stecken Sie den Schlüssel in den Computer Temperaturen ausgesetzt worden sein, dann lassen ein. Sie ihn erst auf Raumtemperatur erwärmen, bevor Sie den Strom einschalten. Andernfalls kann man Siehe links unter EINSCHALTEN DES GERÄTS das Computerdisplay oder andere elektronische Teile beschädigen. - Seite 19 4. Verändern Sie die Neigung des Laufgeräts, wie Das Distance gewünscht. (Distanz)-Display: Dieses Display wird die Um die Neigung des Lauftrainers zu ändern, Distanz anzeigen, die drücken Sie die Incline (Neigung) -Auf- oder Sie schon gegangen -Ab-Taste, oder einer der numerierten Quick- oder gelaufen sind.
- Seite 20 6. Messen Sie nach Wunsch Ihre Herzfrequenz. 7. Schalten Sie falls erwünscht den Ventilator ein. Anmerkung: Verwendet man den Handgriff- Der Ventilator Herzfrequenzmonitor und den Brustgurt- Erhöhen bietet mehrere Herzfrequenzmonitor gleichzeitig, dann kann Geschwindigkeits- der Computer die Herzfrequenz nicht rich- einstellungen.
-
Seite 21: Benutzung Eines Onboard-Workouts
BENUTZUNG EINES ONBOARD-WORKOUTS Display bevor sich der Lauftrainer automatisch auf die neuen Einstellungen einstellt. 1. Stecken Sie den Schlüssel in den Computer ein. Das Workout geht so weiter, bis der letzte Abschnitt des Profils am Display blinkt und der letzte Siehe EINSCHALTEN DES GERÄTS auf Seite 18. Abschnitt beendet ist. -
Seite 22: Benutzung Eines Ziel-Setzen-Workouts
BENUTZUNG EINES ZIEL-SETZEN-WORKOUTS 6. Schalten Sie falls erwünscht den Ventilator ein. 1. Stecken Sie den Schlüssel in den Computer ein. Siehe Schritt 7 auf Seite 20. 7. Wenn Sie mit dem Training zu Ende sind, ziehen Siehe EINSCHALTEN DES GERÄTS auf Seite 18. Sie den Schlüssel aus dem Computer heraus. -
Seite 23: Benutzung Der Stereoanlage
6. Verfolgen Sie Ihren Fortschritt mithilfe des Um ein iFit-Workout, das sich in Ihrem Kalender befindet, herunterzuladen, drücken Sie die Map- Displays. (Karten-), Train- (Trainieren-), oder Lose Wt. Taste (Gewichtsverlusttaste), um das nächste sich in Siehe Schritt 5 auf Seite 19. Ihrem Kalender befindende Workout dieser Art herunterzuladen. -
Seite 24: Der Informationsmodus
DER INFORMATIONSMODUS tionieren. Falls der Demo-Modus eingeschaltet ist, erscheint in der Matrix das Wort ON (Ein). Um den Der Computer bietet einen Informationsmodus an, der Demo-Modus ein- oder auszuschalten, drücken Sie Übersicht über die Lauftrainer-Information behält und die Enter- oder Verzögerungstaste. Ihnen erlaubt, Ihre Computereinstellungen persönlich zu gestalten. -
Seite 25: Zusammenklappen Und Transportieren
ZUSAMMENKLAPPEN UND TRANSPORTIEREN ZUSAMMENKLAPPEN DES LAUFTRAINERS DEN LAUFTRAINER TRANSPORTIEREN Um ein Beschädigen des Lauftrainers zu vermeiden, Bevor Sie den Lauftrainer transportieren, klappen Sie stellen Sie die Neigung des Lauftrainers vor dem ihn wie links beschrieben zusammen. VORSICHT: Zusammenklappen auf die niedrigste Position ein. Vergewissern Sie sich, dass der Verriegelungsknopf Entfernen Sie dann den Schlüssel und ziehen Sie in der Lagerungsposition eingerastet ist. -
Seite 26: Fehlersuche
FEHLERSUCHE Die meisten Probleme lassen sich mit Hilfe der c. Entfernen Sie den Schlüssel vom Computer und nachstehenden einfachen Tipps beheben. Finden stecken Sie ihn wieder ein. Sie das für Sie zutreffende Symptom und folgen Sie den Anweisungen zur Behebung des Problems. d. - Seite 27 Finden Sie den Membranenschalter (52) und b. Sollte das Laufband zu straff angezogen sein, den Magneten (53) auf der linken Seite der Rolle wird die Qualität Ihres Lauftraineres vermindert (54). Drehen Sie die Rolle, sodass der Magnet und das Laufband kann auf die Dauer beschädigt werden.
- Seite 28 SYMPTOM: Das Laufband liegt nicht zentriert SYMPTOM: Das Laufband rutscht während man zwischen den Fußleisten auf. WICHTIG: Falls das darauf geht Laufband gegen die Fußleisten reibt, könnte das Laufband beschädigt werden. a. Zuerst, enfernen Sie den Schlüssel und ZIEHEN SIE DAS NETZKABEL HERAUS. Mithilfe des a.
-
Seite 29: Trainingsrichtlinien
TRAININGSRICHTLINIEN Fettverbrennung—Um Fett wirksam zu verbrennen, WARNUNG: muss man bei niedriger Intensität über einen längeren Bevor man mit Zeitraum trainieren. Während der ersten paar Minuten einem Trainingsprogramm beginnt, soll man eines Trainings verbrennt der Körper Kohlehydrate. seinen Arzt konsultieren. Das ist besonders Erst danach beginnt der Körper, gelagertes Fett zur für Personen über 35 Jahre oder für Personen Energiegewinnung freizumachen. -
Seite 30: Teileliste
TEILELISTE Modell-Nr. PETL14713.0 R0413A Anzahl Beschreibung Anzahl Beschreibung #8 x 1/2" Schraube Membranenschalterklipp #8 x 3/4" Schraube Membranenschalter 3/8" x 2" Bolzen Magnet Sensor Leerlauf-Laufrolle/Rolle 3/8" x 2 3/4" Schraube Kabelbinder 3/8" x 1 1/4" Schraube Rechter Vordere Isolatorhaube #10 x 3/4" Schraube Lagerungssperre 5/16"... - Seite 31 Anzahl Beschreibung Anzahl Beschreibung Schlüssel/Klipp Neigungsmotorenabstandhalter Computerabdeckung UK Netzkabel Computer Netzkabel Linke Ablage #8 Zahnscheibe Rechte Ablage Halter des Elektrobauteils Befestigung #8 x 3/4" Maschinenschraube Computerbasis #8 Mutter Computer-Zierleiste Filter Pulsstange Motorenisolator Unterer Teil der Pulsstange Motorbuchse Ventilatorabdeckung Erdungsklammer Ventilatorrost Brustgurt Ventilator –...
-
Seite 32: Detailzeichnung
DETAILZEICHNUNG A Modell-Nr. PETL14713.0 R0413A... - Seite 33 DETAILZEICHNUNG B Modell-Nr. PETL14713.0 R0413A...
- Seite 34 DETAILZEICHNUNG C Modell-Nr. PETL14713.0 R0413A...
- Seite 35 DETAILZEICHNUNG D Modell-Nr. PETL14713.0 R0413A...
-
Seite 36: Bestellung Von Ersatzteilen
BESTELLUNG VON ERSATZTEILEN Zur Bestellung von Ersatzteilen siehe die Vorderseite dieser Bedienungsanleitung. Damit wir Ihnen besser helfen können, halten Sie bitte die folgenden Informationen bereit, wenn Sie mit uns in Kontakt treten: • die Modellnummer und die Seriennummer des Produktes (siehe Vorderseite dieser Bedienungsanleitung) • den Namen des Produktes (siehe Vorderseite dieser Bedienungsanleitung) • d ie Bestellnummer und die Beschreibung des/der Teile(s) (siehe TEILELISTE und DETAILZEICHNUNG am Ende dieser Bedienungsanleitung) INFORMATION ZUM PRODUKTRECYCLING Dieses elektronische Produkt darf nicht mit dem normalen Hausmüll ent- sorgt werden.
