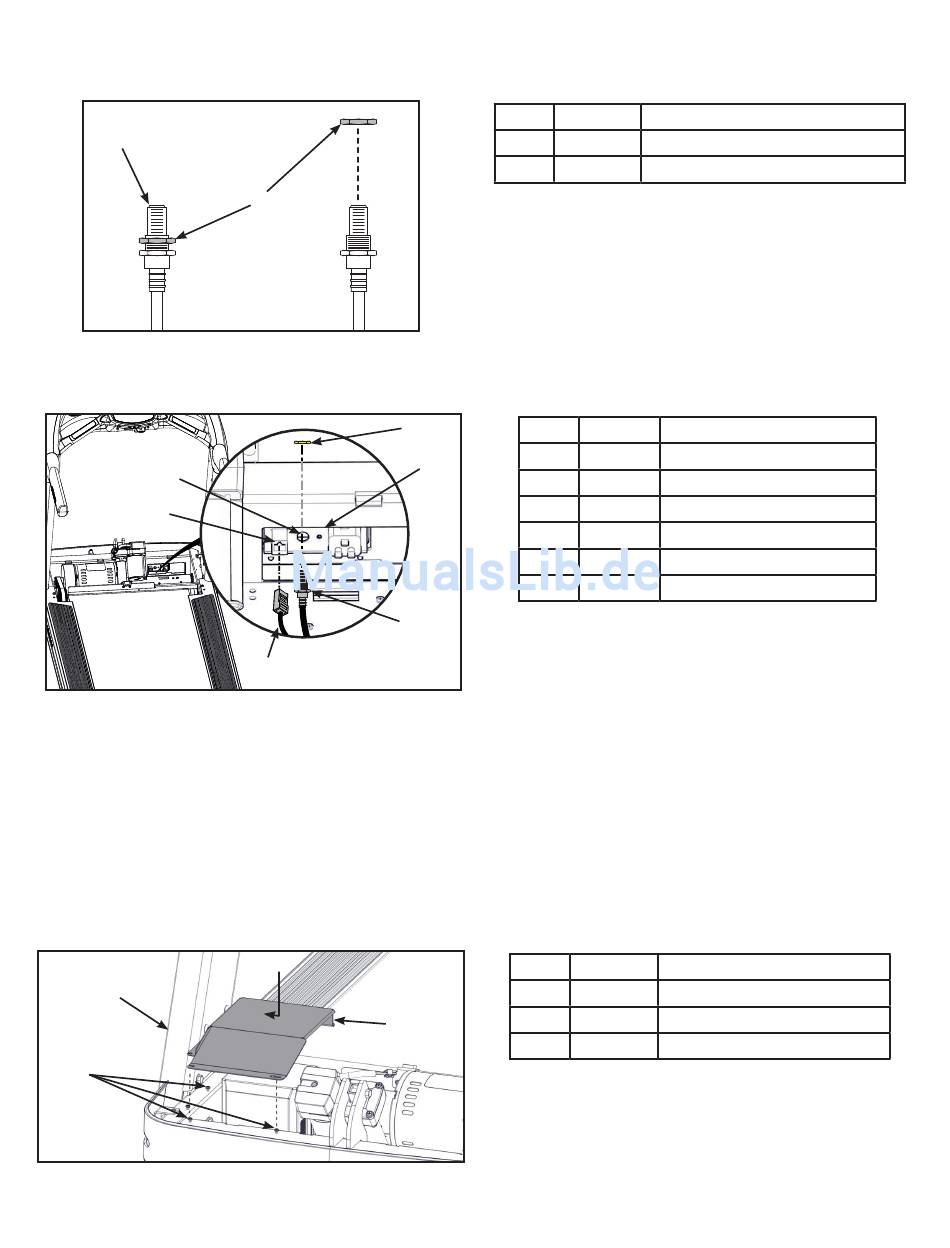

2. Schrauben Sie die Mutter am Ende des A/V-Kabels ab.
1
3. Legen Sie das A/V-Kabel in die D-förmige Öffnung in der Trägerplatte auf der Vorderseite des
Geräts.
1
2
4. Drehen Sie die in Schritt 2 entfernte Mutter von Hand auf das A/V-Kabel.
5. Installieren Sie das A/V-Kabel an der Trägerplatte auf der Vorderseite des Geräts mit einem 14
mm Gabelschlüssel.
6. Stecken Sie das CSAFE-Kabel in den CSAFE-Koppler auf der Vorderseite des Geräts.
Montieren Sie die Abschirmung
Ziehen Sie die sieben Schrauben, mit denen die Abschirmung an der Basis befestigt ist, mit einem
Kreuzschlitzschraubendreher fest.
1
2
Bedienungsanleitung für Cybex
2
3
4
5
6
3
Artikel Beschreibung
1
2
Artikel Beschreibung
1
2 6
3
4
5
6
Artikel Beschreibung
1
2
3
26
A/V-Kabel
Mutter
A/V-Kabelloch
CSAFE-Koppler
Mutter
Trägerplatte
A/V-Kabel
CSAFE-Kabel, rot
Basis
Schrauben (7)
Abschirmung
