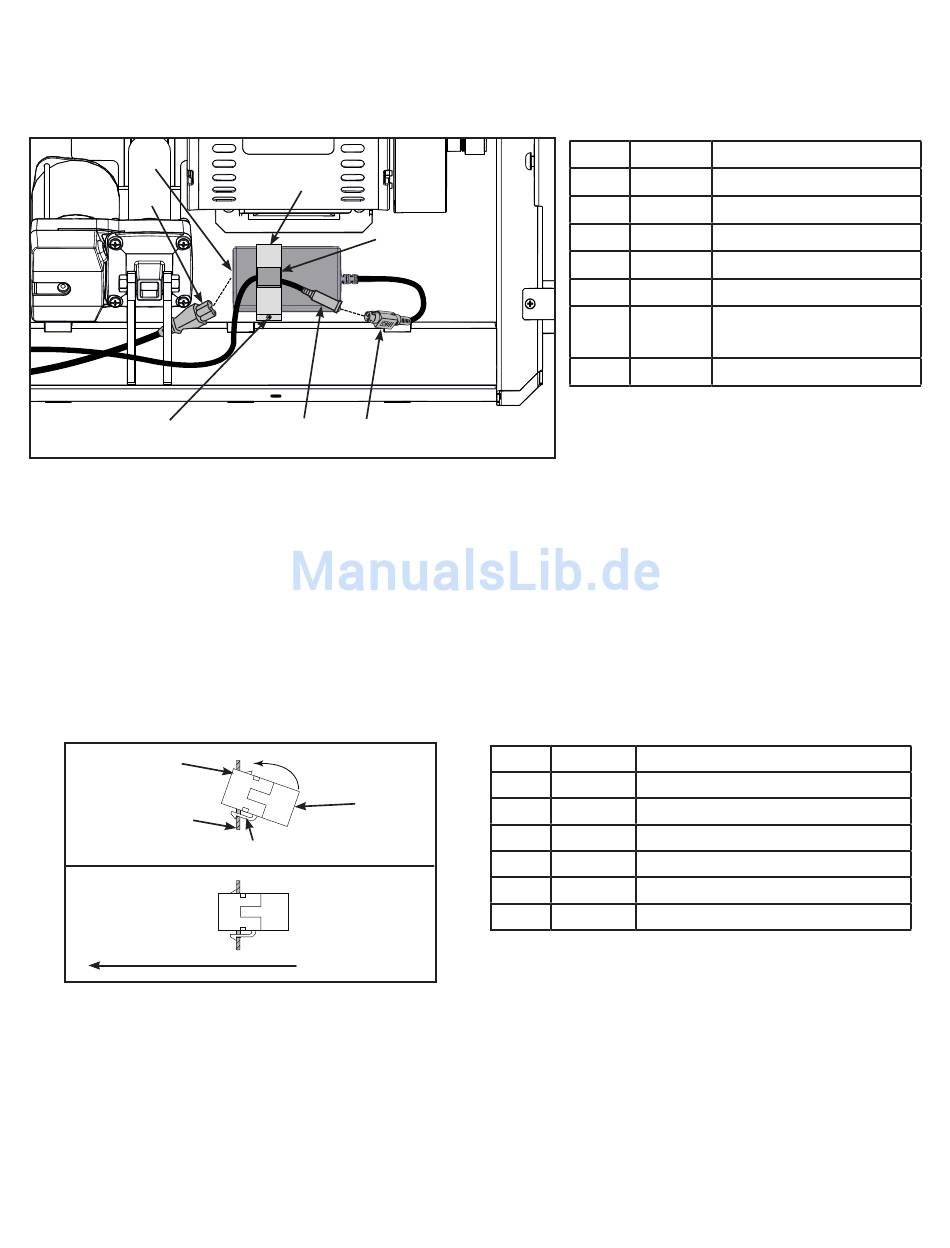

Das Netzteil installieren
1. Das Netzteil am Unterteil mithilfe der Klammer und der Schraube anbringen.
2
1
5
2. Das Netzkabel in die Netzanschlussbuchse des Netzteils einstecken.
3. Das Konsolenkabel durch die graue Kabelklammer verlegen.
4. Den DIN-Steckverbinder des Konsolenkabels am Netzteilausgang anschließen. Sicherstellen,
dass die beiden Steckverbinder fest verbunden sind und ohne Zurückziehen der Hülse zur
Freigabe nicht getrennt werden können.
Montieren Sie optional A/V oder CSAFE-Kabel
1. Legen Sie den CSAFE-Koppler in die Trägerplatte durch Einhaken der unteren Lasche in die
Halterung und lassen Sie sie in der oberen Lasche einrasten.
1
2
5
Bedienungsanleitung für Cybex
3
4
6
7
3
4
6
Artikel Beschreibung
1
2
3
4
5
6
7
Artikel Beschreibung
1
Untere Lasche
2
Trägerplatte
3
6
CSAFE-Koppler
4
Untere Lasche
5
Installiert
6
Gerätvorderseite
25
Netzkabel
7
Netzeingang
8
Klammer
8
Graue Kabelklammer
9
Schraube
Konsolenkabel-DIN-
Steckverbinder
Netzteilausgang
