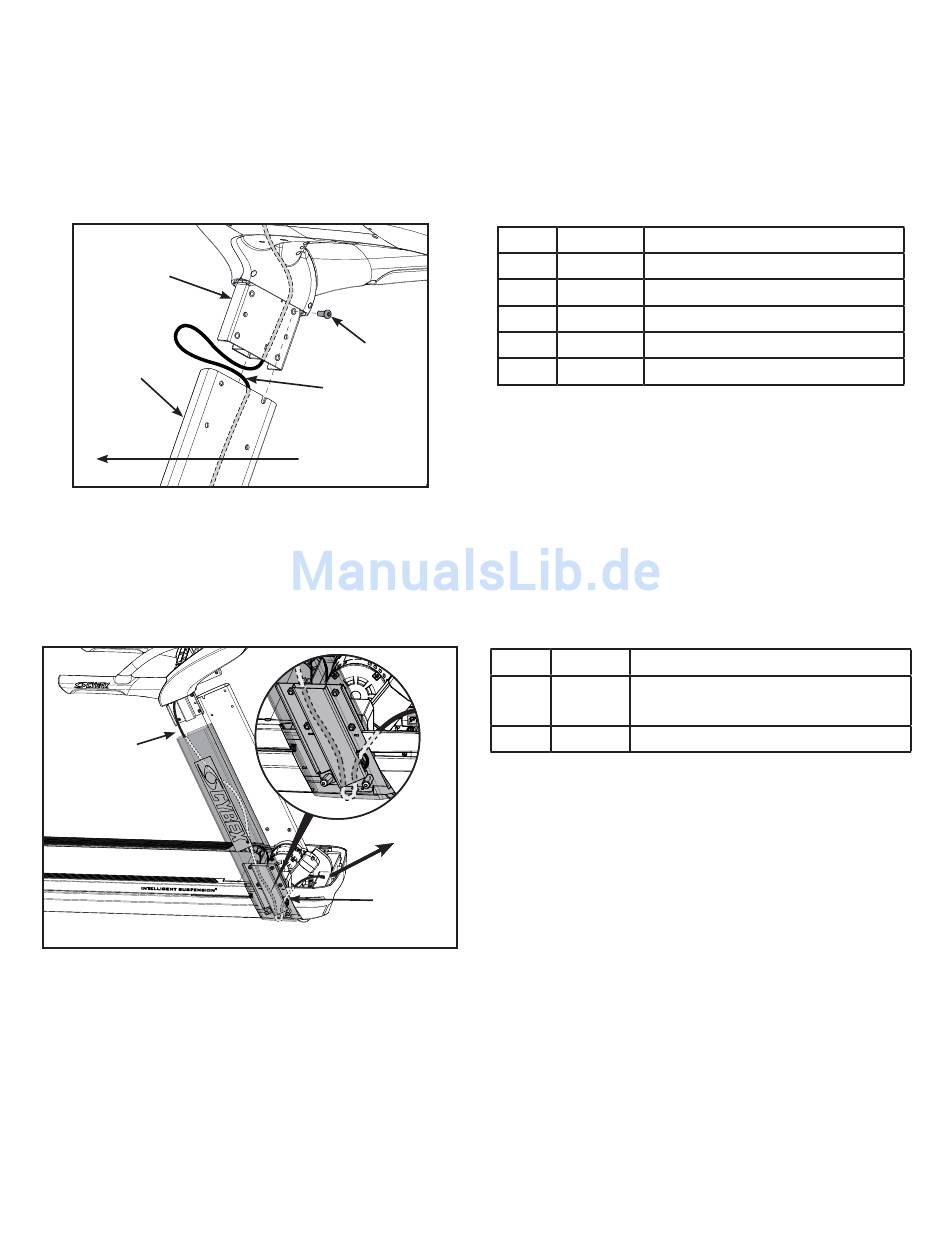

Montieren Sie das Konsolenbauteil an den Stützen
Wenn das Gerät optional A/V oder CSAFE Kabel enthält, folgen Sie demselben Verfahren des
Displaykabels.
1. Drehen Sie eine Schraube von Hand in das obere hintere Loch für jede Seite des
Konsolenbauteils. Die Schrauben nicht vollständig in das Konsolenbauteil drehen.
1
2
Das Konsolenkabel bei der Montage des Konsolenbauteils nicht einklemmen oder beschädigen.
Zwei Personen sind für die folgenden zwei Schritte erforderlich.
2. Fügen Sie das Konsolenkabel in den oberen Teil der rechten Stütze ein, bis es aus dem Loch
an der Unterseite der rechten Stütze herauskommt.
1
3. Platzieren Sie das Konsolenbauteil auf den in Schritt 1 in der linken und rechten Stützen
montierten Schrauben.
Bedienungsanleitung für Cybex
3
4
5
2
23
Artikel Beschreibung
1
2
Konsole
2
4
Stütze (Rechte Ansicht)
3
15
Schraube
4
Displaykabel
5
Gerätvorderseite
Artikel Beschreibung
1
Fügen Sie das Konsolenkabel
hier ein.
2
Loch
