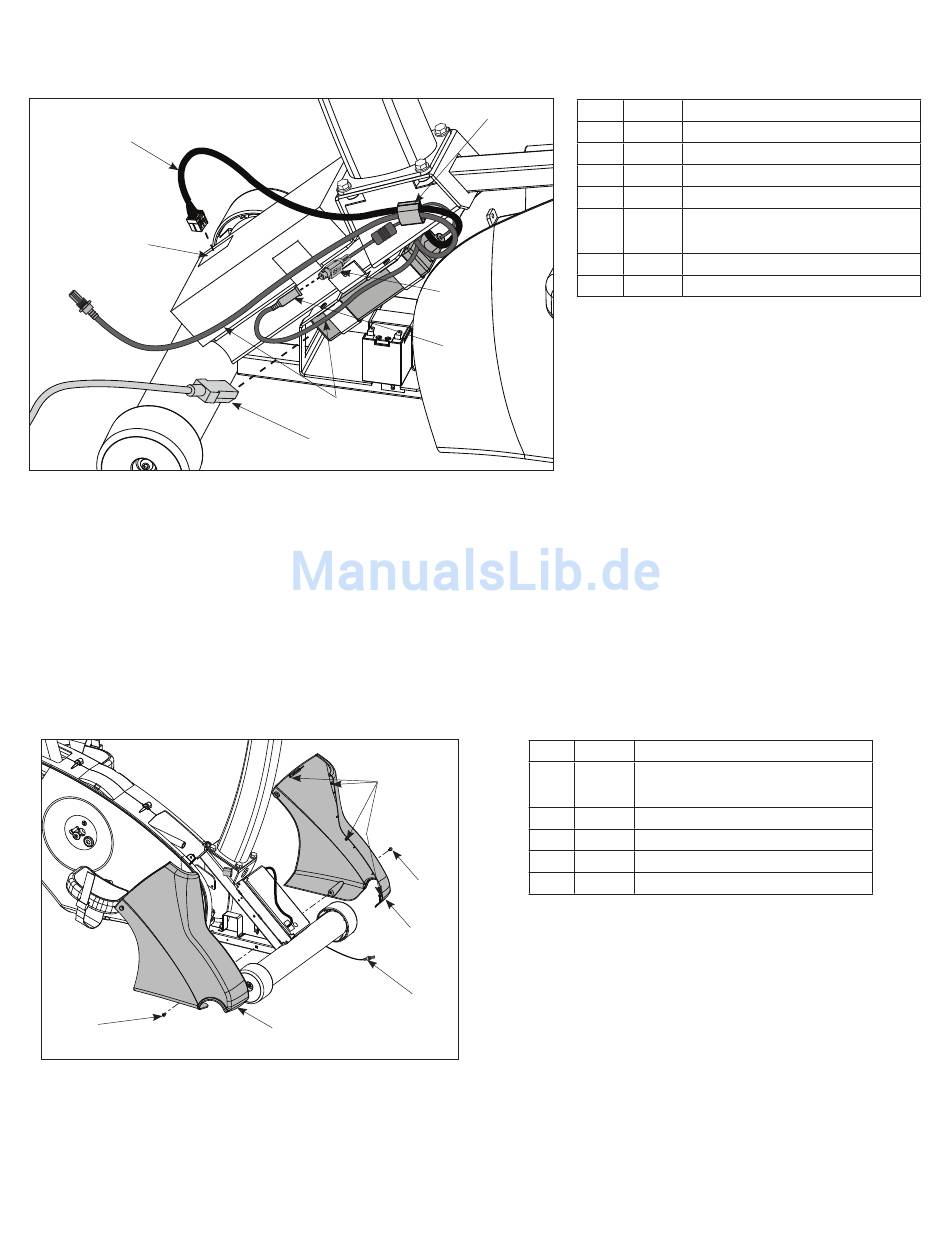

6. Führen Sie die Kabel durch die graue Klemme, die sich an der Steuereinheit befindet.
1
2
7. Verbinden Sie das Konsolenkabel mit dem Kabelstecker der Konsole, der sich am unteren
Bedienungspult befindet. Vergewissern Sie sich, dass der Kabelstecker fest angezogen ist.
8. Den DIN-Steckverbinder des Konsolenkabels am Netzteilausgang anschließen. Sicherstellen,
dass die beiden Steckverbinder fest verbunden sind und ohne Zurückziehen der Hülse zur
Freigabe nicht getrennt werden können.
Befestigen der Frontabdeckungen.
1. Befestigen Sie die linke Frontabdeckung mit einer Schraube mittels eines
Kreuzschlitzschraubenziehers.
2
2. Führen Sie die optionalen A/V-Kabel durch die Frontabdeckung zur Vorderseite des Geräts.
Knicken oder beschädigen Sie keine Drähte während des Aufbaus.
Zusätzlich zu den Befestigungsschrauben gibt es vier Verbindungsstücke aus Kunststoff, die die
Frontabdeckungen sichern. Vergewissern Sie sich, dass alle vier Verbindungsstücke aus Kunststoff
richtig in jeder Frontabdeckung eingesetzt sind.
Cybex Benutzerhandbuch
4
5
6
7
1
2
3
4
5
Item Description
3
1
2
3
4
5
6
7
11
Item Description
1
Verbindungsstücke aus
Kunststoff
2
14
Schraube (2)
3
Linke Frontabdeckung
4
A/V Kable (optional)
5
Rechte Frontabdeckung
17
Konsolenkabel
Konsolen-Kabelstecker
Graue Klemme
Netzteilausgang
Konsolenkabel-
DINSteckverbinder
A/V Kabel (optional)
Netzkabel
