Bedienelemente Steuerung T101 - EWM Triton 160 DC Betriebsanleitung

3 Funktionsbeschreibung
3.1

Bedienelemente Steuerung T101

Pos Symbol Beschreibung
A1
B1
AMP
C1
VOLT
D1
E1
F1
AMP
G1
AMP
50
H1
25
0
AMP %

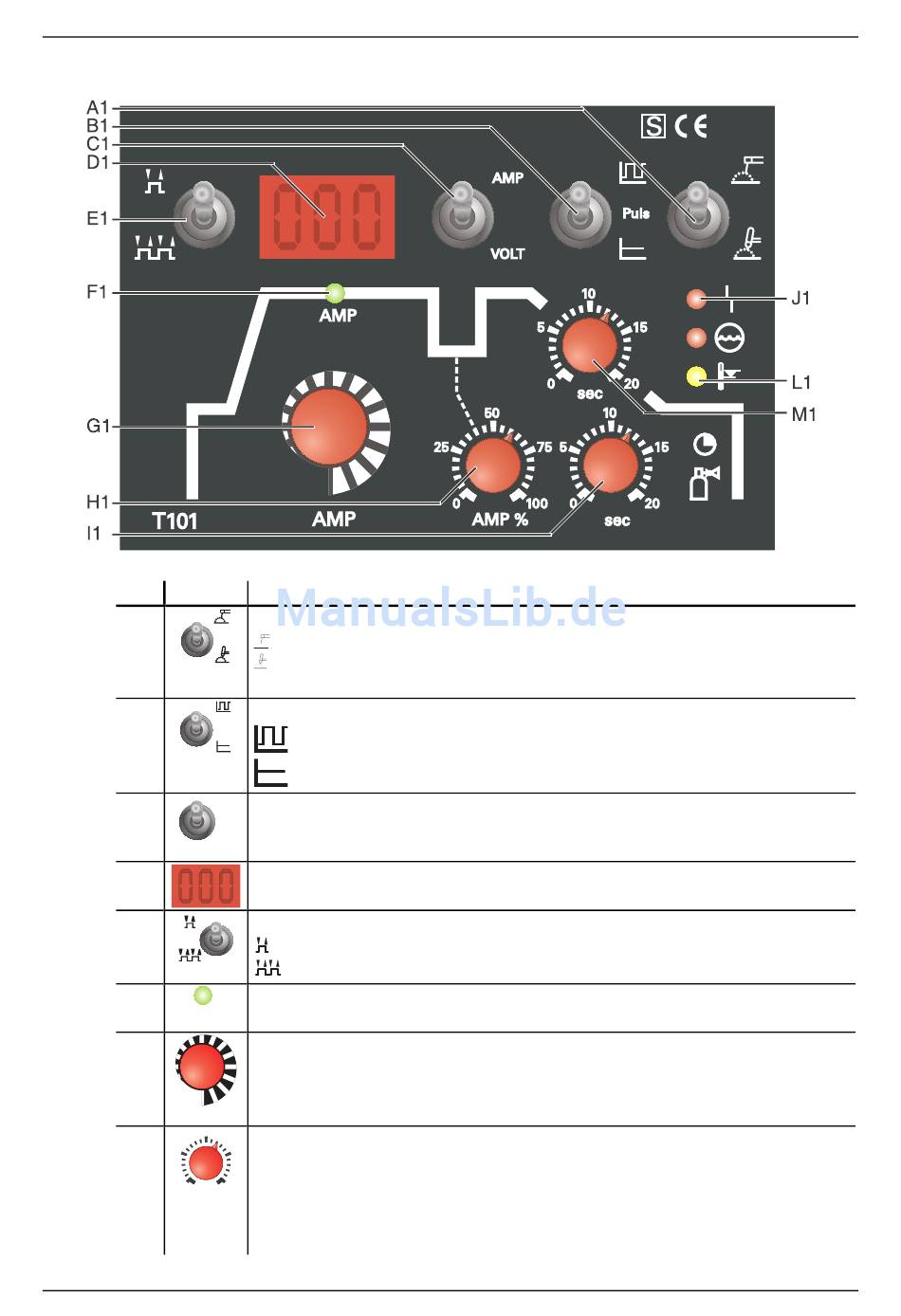

Abb. 3/1: Steuerung T101
Umschalter Schweißverfahren E-Hand / WIG
= E-Hand-Schweißen
= WIG-Schweißen
Umschalter WIG Pulsen-/ Standard-Schweißen
Puls
= WIG-Pulsen
= WIG-Standard-Schweißen
Umschalter Digitalanzeige
AMP = Anzeige Schweißstrom
VOLT = Anzeige Schweißspannung
Digitalanzeige (leuchtet, wenn Gerät betriebsbereit)
Zeigt je nach Schalterstellung (C1) Schweißspannung oder Schweißstrom an
Umschalter Betriebsart 2-Takt / 4-Takt
= 2-Takt
= 4-Takt
Signalleuchte "AMP"
Leerlauf- oder Schweißspannung steht an
Drehknopf "AMP"
stufenlose Einstellung des Schweißstromes von 5A bis Maximalstrom
Drehknopf "AMP%"
75
Der Absenkstrom "AMP%" wird in Prozent vom Hauptstrom "AMP" (G1)
stufenlos eingestellt. Während des Schweißvorganges ist es möglich mit dem
100
2. Brennertaster jederzeit vom Hauptstrom auf den eingestellten Absenkstrom
umzuschalten (weitere Bedienungsvarianten , siehe 3.2.4 WIG-
Schweißbrenner-Bedienungsvarianten) .
