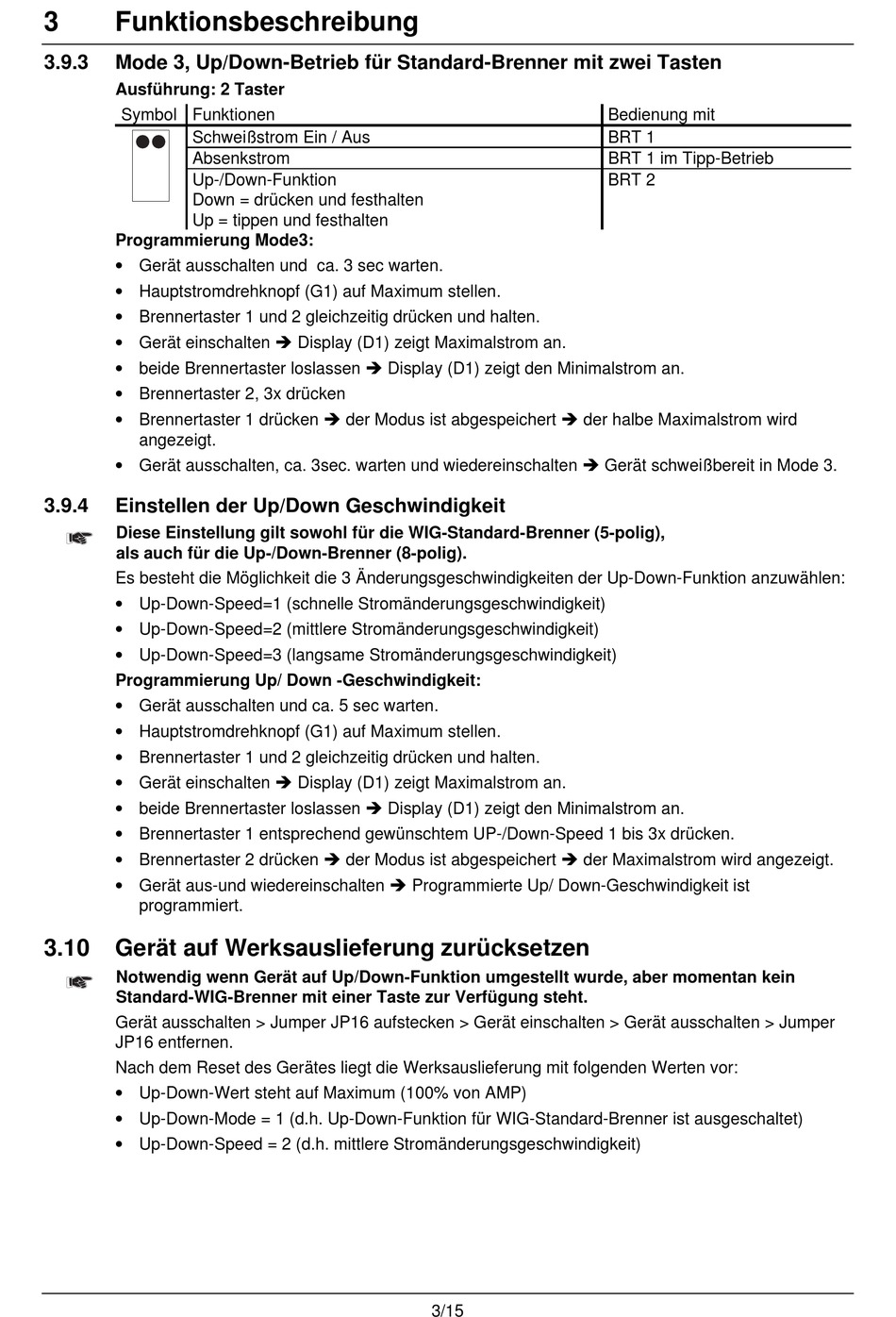

3 Funktionsbeschreibung
3.9.3 Mode 3, Up/Down-Betrieb für Standard-Brenner mit zwei Tasten
Ausführung: 2 Taster
Symbol Funktionen
Schweißstrom Ein / Aus
Absenkstrom
Up-/Down-Funktion
Down = drücken und festhalten
Up = tippen und festhalten
Programmierung Mode3:
• Gerät ausschalten und ca. 3 sec warten.
• Hauptstromdrehknopf (G1) auf Maximum stellen.
• Brennertaster 1 und 2 gleichzeitig drücken und halten.
• Gerät einschalten è Display (D1) zeigt Maximalstrom an.
• beide Brennertaster loslassen è Display (D1) zeigt den Minimalstrom an.
• Brennertaster 2, 3x drücken
• Brennertaster 1 drücken è der Modus ist abgespeichert è der halbe Maximalstrom wird
angezeigt.
• Gerät ausschalten, ca. 3sec. warten und wiedereinschalten è Gerät schweißbereit in Mode 3.
3.9.4

Einstellen der Up/Down Geschwindigkeit

Diese Einstellung gilt sowohl für die WIG-Standard-Brenner (5-polig),
als auch für die Up-/Down-Brenner (8-polig).
Es besteht die Möglichkeit die 3 Änderungsgeschwindigkeiten der Up-Down-Funktion anzuwählen:
• Up-Down-Speed=1 (schnelle Stromänderungsgeschwindigkeit)
• Up-Down-Speed=2 (mittlere Stromänderungsgeschwindigkeit)
• Up-Down-Speed=3 (langsame Stromänderungsgeschwindigkeit)
Programmierung Up/ Down -Geschwindigkeit:
• Gerät ausschalten und ca. 5 sec warten.
• Hauptstromdrehknopf (G1) auf Maximum stellen.
• Brennertaster 1 und 2 gleichzeitig drücken und halten.
• Gerät einschalten è Display (D1) zeigt Maximalstrom an.
• beide Brennertaster loslassen è Display (D1) zeigt den Minimalstrom an.
• Brennertaster 1 entsprechend gewünschtem UP-/Down-Speed 1 bis 3x drücken.
• Brennertaster 2 drücken è der Modus ist abgespeichert è der Maximalstrom wird angezeigt.
• Gerät aus-und wiedereinschalten è Programmierte Up/ Down-Geschwindigkeit ist
programmiert.
3.10 Gerät auf Werksauslieferung zurücksetzen
Notwendig wenn Gerät auf Up/Down-Funktion umgestellt wurde, aber momentan kein
Standard-WIG-Brenner mit einer Taste zur Verfügung steht.
Gerät ausschalten > Jumper JP16 aufstecken > Gerät einschalten > Gerät ausschalten > Jumper
JP16 entfernen.
Nach dem Reset des Gerätes liegt die Werksauslieferung mit folgenden Werten vor:
• Up-Down-Wert steht auf Maximum (100% von AMP)
• Up-Down-Mode = 1 (d.h. Up-Down-Funktion für WIG-Standard-Brenner ist ausgeschaltet)
• Up-Down-Speed = 2 (d.h. mittlere Stromänderungsgeschwindigkeit)
3/15
Bedienung mit
BRT 1
BRT 1 im Tipp-Betrieb
BRT 2
