4.5.1 Separate oder parallele Eingänge
Der CS20TL verfügt über zwei separate Wechselrichter,
die jeweils einen eigenen Eingang, den so genannten
Eingang 1 und Eingang 2, haben. Diese Eingänge können
sowohl als separate Eingänge verwendet werden (normale
Situation) oder sie können parallel konfiguriert werden.
Hinweise zu den Anwendungen erhalten Sie in den
Abbildungen oder in der Tabelle.
Separate Eingänge
Pro Eingang sind
unterschiedliche String-
Längen möglich.
Max 13 kWp pro Eingang.
Pro Eingang sind
unterschiedliche PV-
Modulpositionen möglich.
Pro Eingang sind
unterschiedliche
Modultypen möglich.

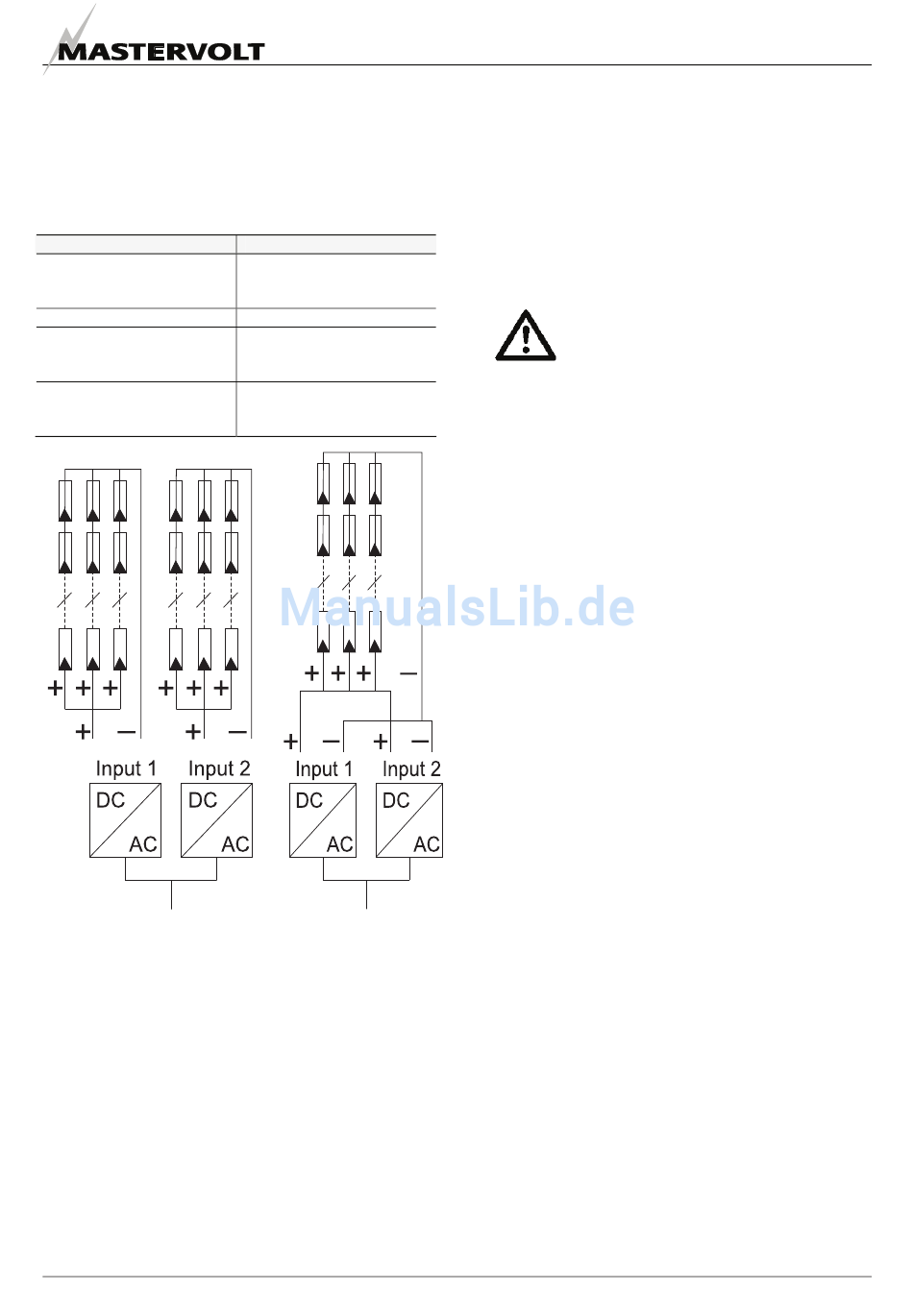

Abbildung 5: Separate Eingänge und Parallelbetrieb
4.5.2

Spezifikationen der PV-Installation

Die PV-Installation sollte
entsprechen:
•
Die maximale String-Leerlaufspannung darf für jedes
Leistungsmodul bei möglichst niedriger Temperatur
der PV-Module 1000V nicht überschreiten.
•
Es muss eine doppelt isolierte PV-Verkabelung,
versehen mit Anschlüssen vom Typ MultiContact,
4mm, verwendet werden.
DE / SunMaster CS15TL/CS20TL / August 2010
Parallelbetrieb
Bei ungerader Stringanzahl.
MPP-Strom über 30A.
Zur Erdung der PV-Anlage.
Siehe Abschnitt 6.5.1.
folgenden Spezifikationen
•
Die an den CS15TL angeschlossene maximale
Leistung darf 19 kWp oder 10 kWp pro Eingang nicht
überschreiten.
•
Die an den CS20TL angeschlossene maximale
Leistung darf 25 kWp oder 13 kWp pro Eingang nicht
überschreiten.
•
Sämtliche Anschlussvorrichtungen
Anschlussblöcke, Sicherungshalter,
Schalter usw.) müssen bezüglich der maßgeblichen
Betriebsspannungen (bis zu 1000V Gleichstrom) und
Nennströme (bis zu
Solarinstallation ausgelegt werden.
Sie dürfen
installieren, wenn das Solarsystem den weiter
oben genannten Vorschriften nicht entspricht!
4.6

DC-SCHALTER

Aus Sicherheitsgründen wird der Einsatz eines geeigneten
DC-Schalters empfohlen. Je nach den Vorschriften vor Ort
kann die Verwendung eines DC-Schalters zwischen den
PV-Modulen und dem Wechselrichter vorgeschrieben
sein. Der DC-Schalter ist in dem optionalen StringMaster
CS 2-6 SW enthalten.
4.7

DREISPHASIGE AC-KONFIGURATION

Der CS15TL/CS20TL soll in einer Installation auf Dauer
eingesetzt werden, angeschlossen an eine separate
dreiphasige AC-Verteilergruppe, an die keine andere
elektrische Vorrichtung
elektrischen Anschlüsse müssen mit den Codes und
Vorschriften vor Ort übereinstimmen.
Der AC-Ausgang ist in
Konfiguration von 400 V Wechselstrom angeordnet.
Verwenden Sie einen geeigneten Querschnitt, damit der
Kabelverlust weit unter 1% liegt. Der empfohlene
Querschnitt für ein 10-m-Kabel beträgt 4,0 mm².
4.8

STROMMANAGEMENT

Der CS15/20TL hat eine eingebaute Strommanagement-
Funktion. Diese ermöglicht dem Netzbetreiber, die
Bereitstellung von weniger Strom für das Netz zu
beantragen. Zu diesem Zweck ist optional ein DataControl
Premium oder DataControl Pro II über ein RS485 an den
Wechselrichter angeschlossen. Der Netzbetreiber sendet
seinen Antrag an den Datalogger, der die Power-
Management-Funktion auslöst. Wenn ein solcher Antrag
gestellt wurde, zeigt das Display den reduzierten Wert auf
dem Home-Bildschirm an. Beispiel: ON, Pwr Mgmt 30 %
bedeutet, dass maximal 70% der Nennausgangsleistung
bereitgestellt werden sollten. In Kapitel 9 erhalten Sie
weitere Informationen
Leistungsreduzierung. Setzen
Mastervolt-Lieferanten in Verbindung.
