DISPLAY
8.6.1

StringMaster*

Wenn ein StringMaster Pro installiert wurde, erscheint der
Home-Bildschirm des StringMaster. Abbildung 30 ist
hierfür ein Beispiel. Auf diesem Bildschirm werden alle
Variablen des StringMaster 1 angegeben
("---" steht für „nicht benutzt").
Mit einem einzigen Wechselrichter können bis zu drei
StringMasters Pro kombiniert werden. Dies bedeutet, dass
die StringMaster auf dem CS20TL-Display konfiguriert
werden müssen um
Wechselrichter sie gehören. Sehen Sie sich Abschnitt
8.10.8 an.
Der StringMaster vergleicht den Strom sämtlicher Strings.
Wenn ein Strom bezüglich seiner Leistung im ‚Rückstand
ist, sendet er einen Alarm aus und auf dem Display ist
"LOW" angegeben. Sehen Sie sich Abschnitt 8.10.8 an.
Status Beschreibung
OK StringMaster x ist ON.
OFF StringMaster wurde abgeschaltet (OFF).
HW Error Sehen Sie sich die Bedienungsanleitung des StringMaster an.
Nicht StringMaster hat keinen Anschluss an den MasterBus. StringMaster wurde nicht konfiguriert.
angeschlossen
Warning OC: Überstrom (>30A)
NEG: negativer Strom (umgekehrte Polarität)
LOW: Leistung (Strom) niedrig
OVP1(2) Überspannungsschutz von String Eingang 1 (2)
GFD1(2) Fehlerstrom-Erfassung und Sicherung, AUSGELÖST von String-Eingang 1 (2)*
Switch Open: DC-Schalter offen (Off)*
* Diese Funktion ist zukünftigen Verwendungen vorbehalten
8.7

DATALOGGER

Der Datalogger gibt die Solar-Variablen (insgesamt) in
einer grafischen Darstellung mit 2 Achsen an. Durch
Drücken der Tasten Up und Down (Abbildung 23, Taste 3
bzw. 7) kann die Wiedergabe von Tag, Monat und Jahr
ausgewählt werden.
Datenlogger
Max Monat Jahr
Abbildung 31: Datalogger, Wiedergabe des Jahres
Bei der Wiedergabe des Tags (Monats, Jahrs) werden die
an diesem Tag (in diesem Monat, Jahr) umgewandelte
Energie, die Einsparungen an diesem Tag (in diesem
Monat, Jahr) in Ihrer Währung und die Stunde (der Tag,
Monat) mit der höchsten Energieleistung angezeigt. Die
92
anzuzeigen, zu welchem
Gespart

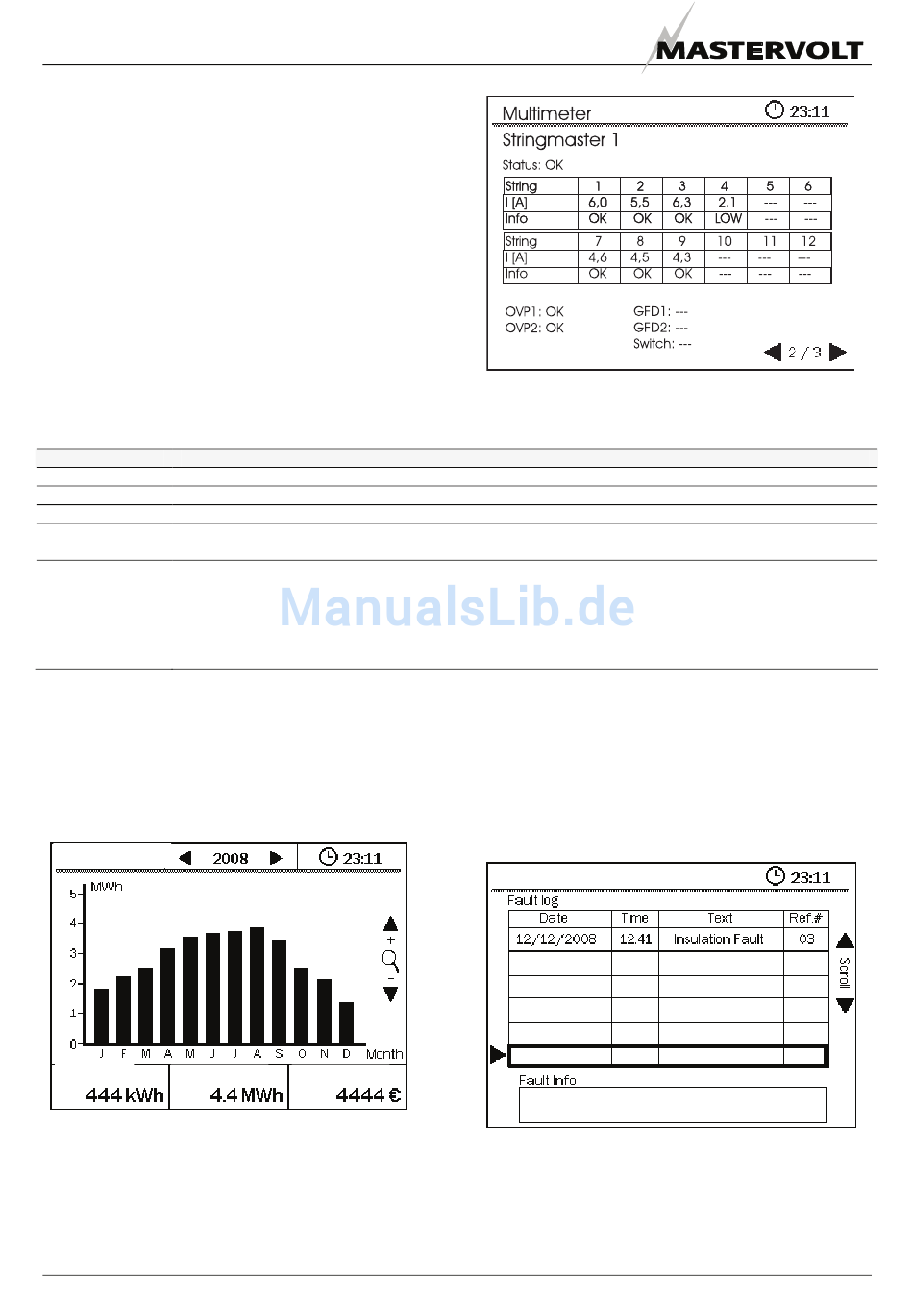

Abbildung 30: Multimeter-Eingänge pro String
Die Angaben in Abbildung 30 werden in der nächsten
Tabelle erläutert.
Auflösung für die Wiedergabe am Tag (im Monat, Jahr)
beträgt 15 Minuten (1 Tag, 1 Monat).
8.8

LOGBUCH

In dem Logbuch werden sämtliche Fehler angezeigt, die
seit der Installation des Wechselrichters dokumentiert
wurden. Das Scrollen erfolgt durch Drücken der Tasten Up
und Down (Abbildung 23, Taste 3 bzw. 7).
Logbuch
Abbildung 32: Verwendung des Logbuchs
* Um diese Funktion zu aktivieren, kann ein Software Update
notwendig sein. Für nähere Informationen kontaktieren Sie
Mastervolt.
August 2010 / SunMaster CS15TL/CS20TL / DE
