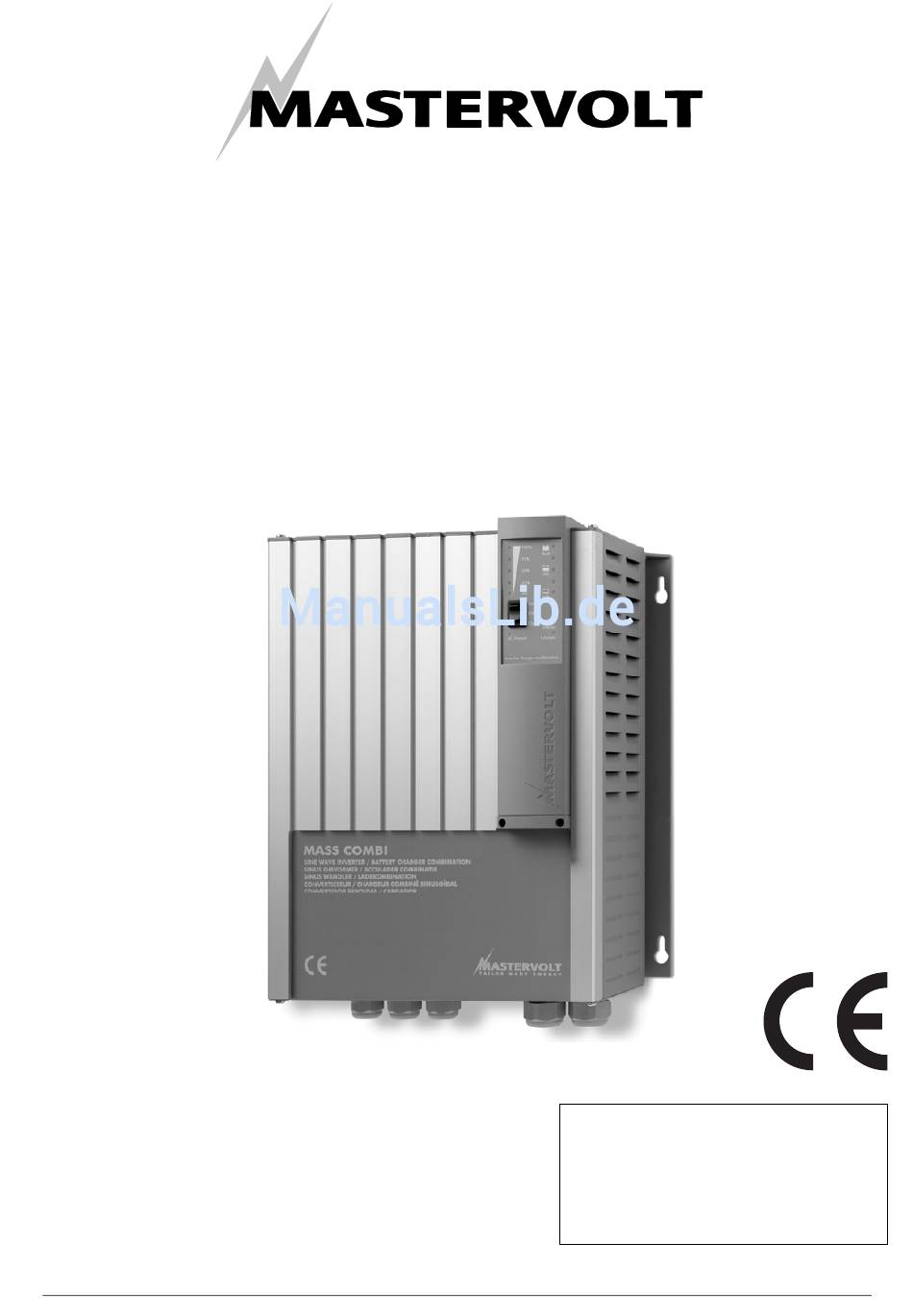

USERS MANUAL / GEBRUIKERSHANDLEIDING / BETRIEBSANLEITUNG
MANUEL UTILISATEUR / MANUAL DE UTILIZACION / INSTRUZIONI PER L'USO

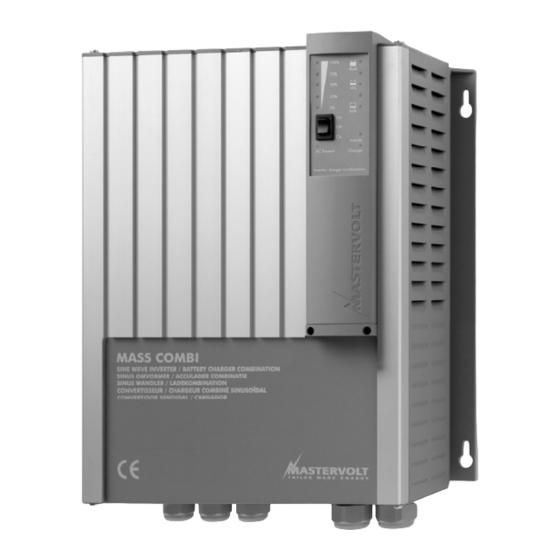

12/1200-60 & 24/1200-35
WECHSELRICHTER- / BATTERIELADER-KOMBINATION
MASTERVOLT
Snijdersbergweg 93,
1105 AN Amsterdam
Niederlande
Tel.: +31-20-3422100
Fax.: +31-20-6971006
www.mastervolt.com
MASS COMBI
MIT GENERATOR-/NETZUNTERSTÜTZUNG
ENGLISH:
NEDERLANDS:
DEUTSCH:
FRANÇAIS:
CASTELLANO:
ITALIANO:
PAGE 1
PAGINA 41
SEITE 81
PAGINA 121
PÁGINA 161
PÁGINA 201
v1.2 Juni 2007
