VERWENDUNG IN ITALIEN

12 VERWENDUNG IN ITALIEN

12.1 SELBSTTESTFUNKTION

ALLGEMEINES
Durch die Selbsttestfunktion sollen die oberen und unteren Grenzen der AC-Spannung sowie der AC-Frequenz überprüft
werden, bei denen der Wechselrichter vom Netz abgeschaltet wird.
Um zum Selbsttest zu gelangen, gehen Sie zum Länderauswahl-Menü in dem Menü Netzschnittstelle und wählen Sie Italien
aus. Wählen Sie in der Netzschnittstelle das Menü Selbsttest aus.
Während des Selbsttests können Sie die nächsten Tests durchführen:
Uac Max (hoher Grenzwert AC-Spanung);
Uac Min (niedriger Grenzwert AC-Spannung);
Fac Max (hoher Grenzwert AC-Frequenz);
Fac Min (niedriger Grenzwert AC-Frequenz).
Nach jedem Test müssen Sie auf Fortfahren drücken, bevor der Wechselrichter den Countdown zur Wiedereinschaltung startet
und wieder an das Netz angeschlossen wird.
Die Standard-Wiedereinschaltzeit von 300 Sek. wurde zur
Verkürzung der Testzeit verringert. Das ist kein Fehler
Die Testgenauigkeit ist besser als 1V/ 0,1Hz, wenn Netzspannung und –frequenz stabil sind.
Funktionstest
Laufender Test
Messwert
Sollwert
Ergebnis
Zeit zum Abschalten
Berechnete Sollwert
Calculated setting

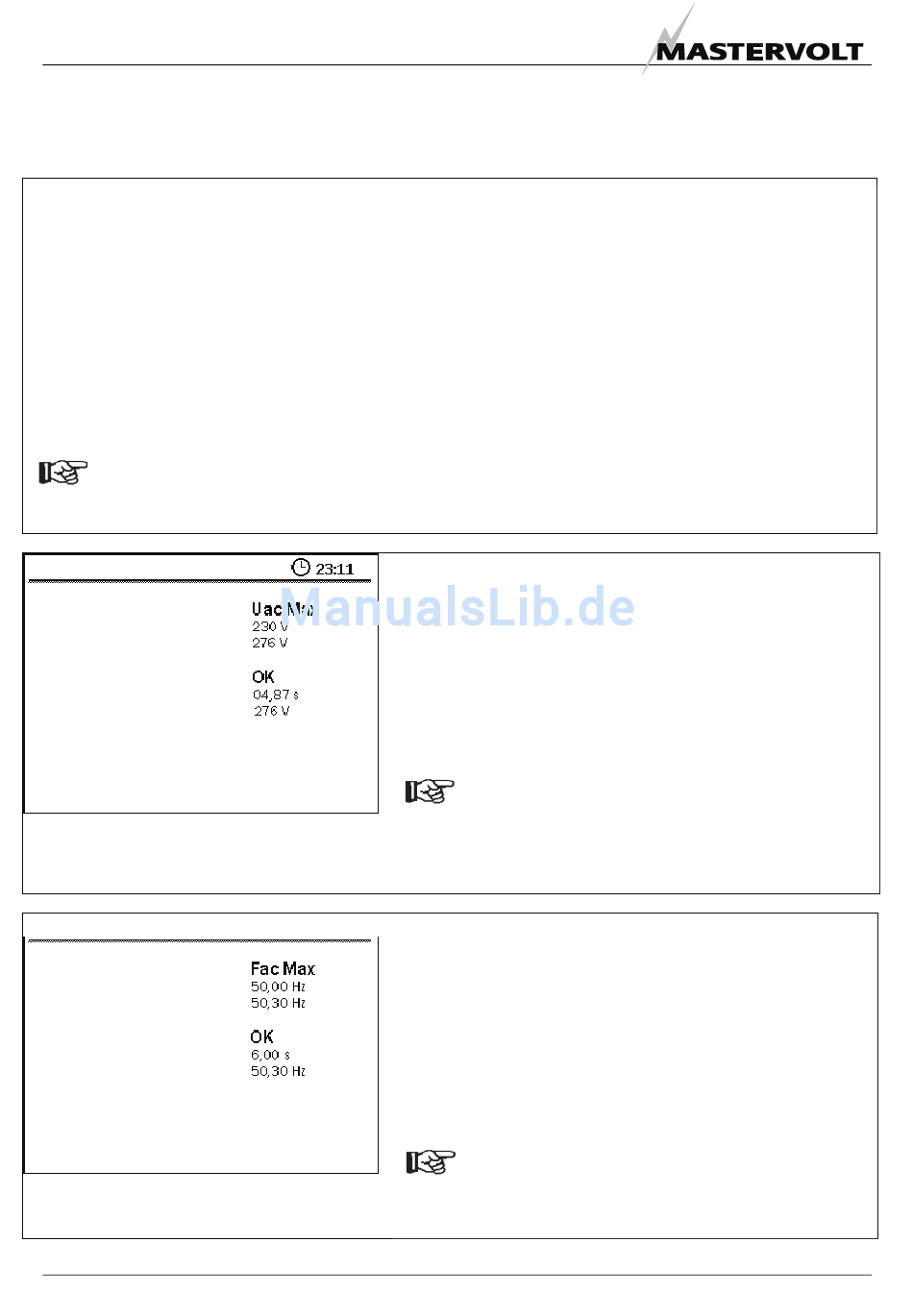

Abbildung I-1
Funktionstest
Laufender Test
Messwert
Sollwert
Ergebnis
Zeit zum Abschalten
Berechnete Sollwert
Calculated setting
Abbildung I-2
102
Uac Max-TEST (Uac Min-TEST)
Auf dem Bildschirm ist Folgendes zu sehen:
Messwert: Mval
•
Einstellung: Eingestellt
•
Zeit bis zur Abschaltung: Zeit
•
Berechnete Einstellung: Beinst =
•
Während des Tests wird die Hochspannungsgrenze mit einer Rate von
-11,5V/Sek (+11,5V/Sek) geändert, bis die tatsächliche Netzspannung
erreicht ist. Der Wechselrichter schaltet sich ab.
Nach dem Test wird das Ergebnis angezeigt.
BESTÄTIGEN CONFIRM
Berechnung Uac Max per Hand: Cval = Mval + (ZEIT * 11,5).
Calculation Uac Min by hand: Cval = Mval - (TIME * 11.5).
Auf dem Bildschirm ist Folgendes zu sehen:
•
•
•
•
Während des Tests wird die Hoch- (Niedrig-) Frequenzgrenze mit
einer Rate von -0,05V/Sek. (+0,05V/Sek) verändert, bis die
tatsächliche Netzfrequenz erreicht wurde. Der Wechselrichter schaltet
sich ab.
Nach dem Test wird das folgende Ergebnis angezeigt.
BESTÄTIGEN
Berechnung Fac Max per Hand: Cval = Mval + (ZEIT * 0,05).
Berechnung Fac Min per Hand: Cval = Mval - (ZEIT * 0,05).
Spannungsgrenze des Wecheselrichters.
minimale Spannungsgrenze des Wechselrichters
Schreiben Sie alle angezeigten Werte auf. Nachdem Sie
Bestätigen gedrückt haben, verschwinden alle Werte auf
dem Display, um den nächsten Test zu starten.
Messwert: Mwert
Einstellung: Eingestellt
Frequenzgrenze des Wechselrichters.
Zeit bis zur Abschaltung: Zeit
Berechnete Einstellung: BEin
(minimale) Spannungsgrenze des Wechselrichters
Schreiben Sie alle angezeigten Werte auf. Nachdem Sie
Bestätige) gedrückt haben, verschwinden alle Werte auf
dem Display, um den nächsten Test zu starten.
August 2010 / SunMaster CS15TL/CS20TL / DE
= die tatsächliche Netzspannung;
= die eingestellte maximale / minimale
= Angabe der Testzeit
die berechnete
= die tatsächliche Netzfrequenz;
= die eingestellte maximale (minimale)
= Angabe der Testzeit
= die berechnete
maximale /
maximale
