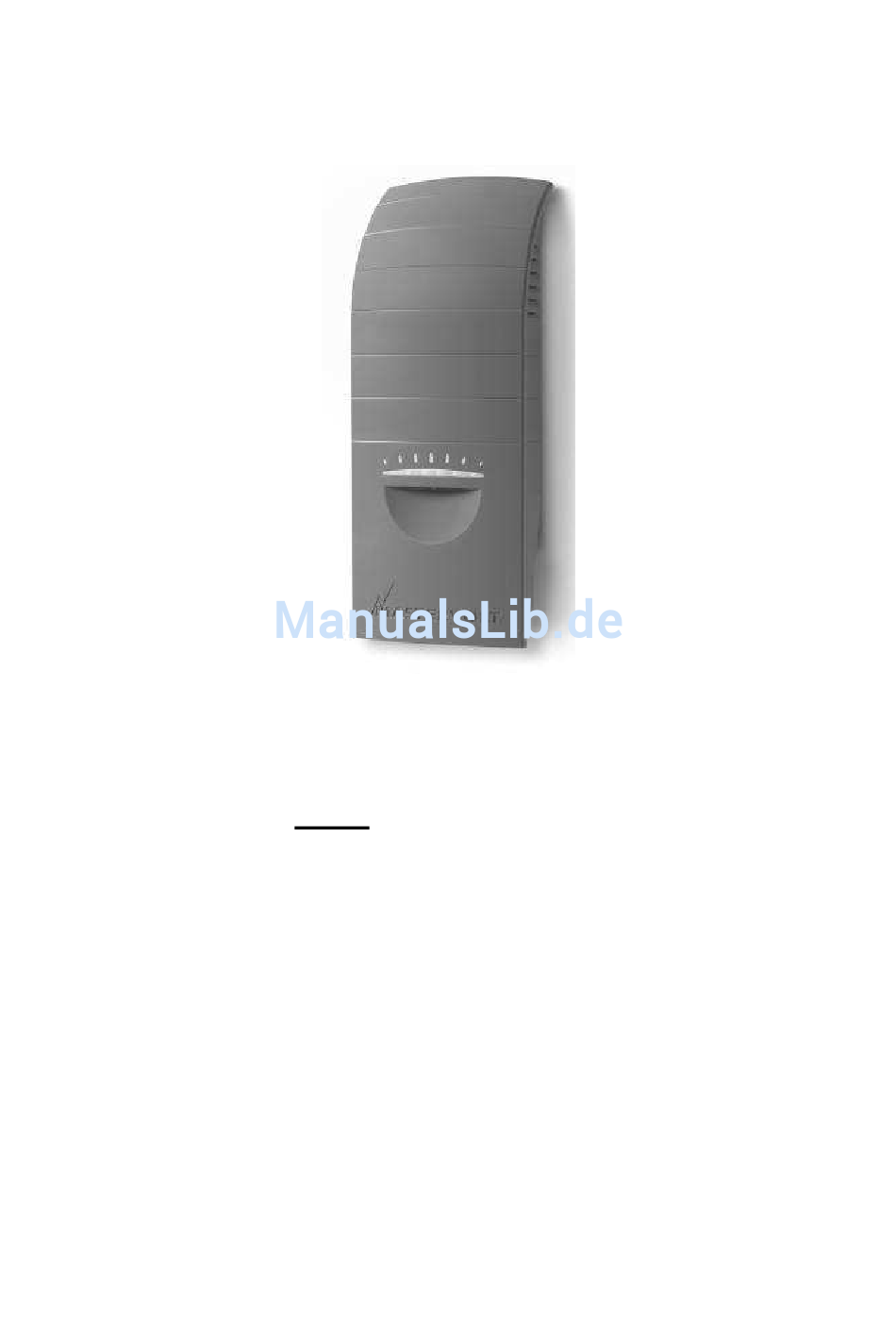

BEDIENUNGSANLEITUNG

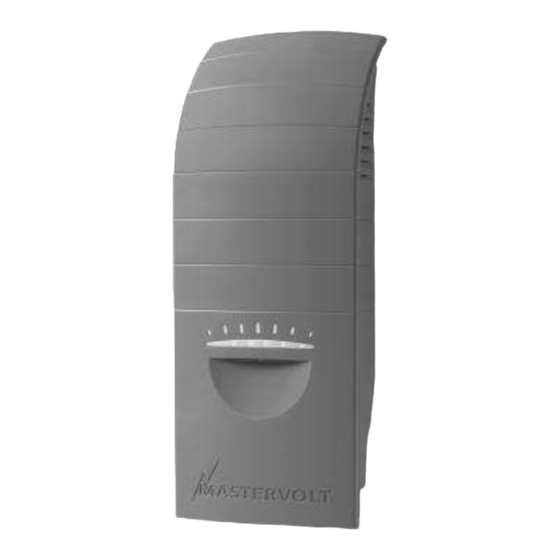

WINDMASTER 500
Windnetzeinspeisewechselrichter
Dieses Produkt muss äußerlich vor Überspannungen
geschützt
werden,
die
im
No-Load-Zustand
(
Nichtladebereiten Zustand wie Netzflackern, Stromausfall
oder andere) und/oder bei extremen Windverhältnissen
auftreten können. Unter allen Umständen sollte vermieden
werden,
die
vorgeschriebene
maximale
Eingangsspannung von 150 V DC zu überschreiten. Die
meisten Windgeneratorhersteller bieten ein Bremselement
an, welches Netzwechselrichter vor solchen Zuständen
schützen soll. Bei Nichtbeachtung dieser Hinweise können
ernsthafte
Beschädigungen
am
Netzwechselrichter
auftreten, in diesem Falle erlischt die Garantie des
Produktes.
Werbung
Verwandte Anleitungen für Mastervolt WINDMASTER 500
Inhaltszusammenfassung für Mastervolt WINDMASTER 500
- Seite 1 BEDIENUNGSANLEITUNG WINDMASTER 500 Windnetzeinspeisewechselrichter Dieses Produkt muss äußerlich vor Überspannungen geschützt werden, No-Load-Zustand Nichtladebereiten Zustand wie Netzflackern, Stromausfall oder andere) und/oder bei extremen Windverhältnissen auftreten können. Unter allen Umständen sollte vermieden werden, vorgeschriebene maximale Eingangsspannung von 150 V DC zu überschreiten. Die meisten Windgeneratorhersteller bieten ein Bremselement an, welches Netzwechselrichter vor solchen Zuständen...
- Seite 2 WINDMASTER 500...
-
Seite 3: Installation
Falls nötig, bohren Sie die Halterungslöcher an die Positionen A und B Bringen Sie den Befestigungswinkel an der Wand an Positionieren Sie den Windmaster 500 über den Befestigungswinkel und bewegen Sie ihn dann abwärts, bis er durch den Befestigungswinkel verschlossen ist... - Seite 4 Überprüfen Sie, ob der Windmaster 500 sicher befestigt wurde. Bringen Sie die Verkabelungen an den Windmaster 500 an. Wenn die Windstärke ausreichend ist, wird die LED-Anzeige gelb aufleuchten. Verbinden Sie das Hauptkabel mit der AC-Verkabelung. Danach schalten Sie den Strom ein. Wenn die Windstärke ausreichend ist, wird die LED-Anzeige beginnen, gelb aufzuleuchten: der Windmaster 500 fährt an.
- Seite 5 Bedienungsanleitung Mehrfachadapter (2x) Windmaster 500 PC-Anschluss Nachdem Sie die Ware ausgepackt haben, überprüfen Sie bitte den Windmaster 500 auf mögliche Beschädigungen. Benutzen Sie den Windmaster 500 nicht, wenn er beschädigt ist. Im Zweifelsfalle kontaktieren Sie bitte Ihren Händler. Sicherheitsanweisungen...
- Seite 6 Der Windmaster500 muss entsprechend den Ausführungen auf Seite 10 verwendet werden. Öffnen Sie niemals das Gehäuse, da im Gerät hohe Voltzahlen herrschen! Auswahl eines geeigneten Aufstellplatzes Befolgen Sie folgende Bestimmungen während der Installation: Der Windmaster500 ist nur für den Gebrauch innerhalb von Gebäuden verwendbar.
- Seite 7 Installieren Sie das Produkt entsprechend den Instruktionen auf Seite 3 und 4. Betriebsüberwachung Der Windmaster500 besitzt einen Kommunikationsanschluss, der mit einem COM- Port (RS232) an einen PC oder an einen Laptop angeschlossen werden kann. Benutzen Sie die angebotene „Mastervolt PC-Link“ Schnittstelle und das Kabel, um eine Verbindung aufzubauen. Nummer Beschreibung 130391030 PC-Verbindung Soladin/Windmaster, inkl.
- Seite 8 LED-Anzeige Bedeutung Was ist zu tun? LED ist aus ungenügende Windkraft Nichts. Der Windmaster500 läuft normal, jedoch ist die Windturbinenleistung zu gering LED ist aus Keine Energie von der Konsultieren Sie einen Windturbine Installateur, falls das LED ausgeschaltet bleibt, obwohl genügend Windkraft vorhanden ist Gelbes Blinken Normaler Ablauf...
- Seite 9 Betrieb mit dem Windmaster500 geeignet? Zwei Mal aufblinkendes Turbinenvoltzahl zu hoch Konsultieren Sie einen Installateur. Fehler in der Installation. Ist die Windturbine für den Betrieb mit dem Windmaster500 geeignet? Drei Mal aufblinkendes AC-Netzspannung zu hoch Überprüfen Sie den Netzanschluss Vier Mal aufblinkendes AC-Netzspannung zu gering Überprüfen Sie den Netzanschluss...
- Seite 10 Garantie und Betreuung Der Windmaster500 ist mit einer zweijährigen Standardgarantie ausgestattet. Anderweitige Garantiebestimmungen zwischen Händlern und Mastervolt können ebenfalls Gültigkeit besitzen. Der primäre Service und die Betreuung des Kunden obliegen dem jeweiligen Händler. Defekte, durch Gleichstrom- Wechselstromüberspannungen, Kurzschlussstrom, direkten oder indirekten Blitzeinschlägen und Stromstößen verursacht wurden, sowie Reisekosten, Installation und Energieverlust sind von der Produktgarantie ausgenommen.
- Seite 11 Beispielsinstallationsdiagramm Siehe Skizze 2. Diese Zeichnung gilt nicht für jede beliebige Windturbine oder Installation. Es wird angeboten als eine Basisreferenz, die die notwendigen Hauptkomponenten und Installationssequenzen zeigt. Bitte kontaktieren Sie Ihren Händler für detaillierte Installationsskizzen, die speziell für Ihre Windturbine gemacht wurden.
- Seite 12 LEISTUNGSVERZEICHNIS Modell Windmaster500 Teilenummer: 140000500 Hersteller: Mastervolt, Amsterdam, Niederlande Betriebstemperatur: -20 Grad Celsius bis 50 Grad Celsius (volle Kraft bis 40 Grad Celsius) Lagertemperatur: -20 Grad Celsius bis 70 Grad Celsius Relative Luftfeuchtigkeit: Max. 95%, nicht kondensierend (Elektronik besitzt wasserfeste Beschichtung) Schutzklasse: IP23 (für Innenanwendung)
- Seite 13 Energie) Fehleranzeige: rot blinkend (6 verschiedene Codes) Kommunikation: PC-Verbindungsadapter und Kabel für RS-232 Kommunikation ist beigelegt. PC Software ist unter www.mastervolt.com herunterladbar. Nationale Verbindungsvorgaben zum Stromnetz Genehmigungen: G83 (GB); NTA8493 (Niederlande) Kompatibilität: Standardgemäß für alle Länder mit 230V/ 50 Hz.
- Seite 14 DIMENSIONEN...
