3 FUNKTIONSWEISE

Siehe Abbildung 3. Eine Stringbox verbindet multiple PV-
Strings zu zwei Solareingängen. Der CS15TL/CS20TL
kehrt die DC-Solareingänge in einen 3-phasigen AC-
Ausgang mit 3 x 400 V um. Sowohl an den Eingängen als
auch am Ausgang
herausgefiltert. Angaben zum Betriebsspannungsbereich
erhalten Sie in den Spezifikationen. Die AC-Ausgänge
sind in einer dreiphasigen Delta-Konfiguration von 400 V

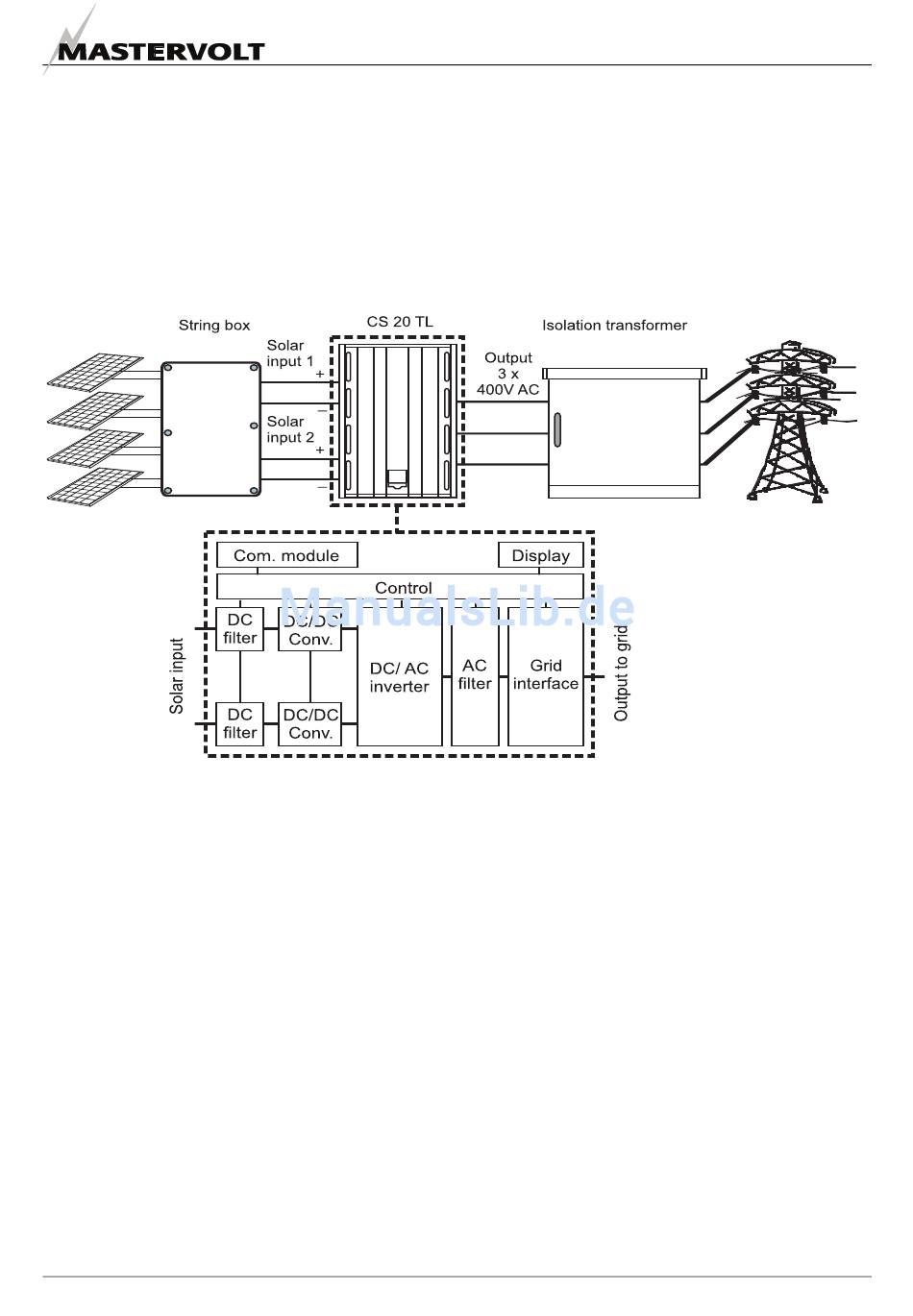

Abbildung 3: Schematische Darstellung des CS15TL/CS20TL in einer Photovoltaikanlage
3.1

ARBEITSPRINZIP DES CS15TL/CS20TL

Siehe Abbildung 3. Der CS15TL/CS20TL wandelt die
Energie einer Photovoltaikanlage um und speist diese
Energie zurück in das Stromnetz. Die elektrischen
Komponenten des CS15TL/CS20TL sind in einem IP65-
Gehäuse mit einem IP44-Kühlgehäuse untergebracht.
3.2

NETZ-SCHNITTSTELLE

Die Netz-Schnittstelle besteht aus einer Reihe von
Sicherheitssystemen:
•
VFM (Spannungs- und Frequenzüberwachung);
•
RCD (Fehlerstrom-Schutzeinrichtung);
•
DCD (Gleichstrom-Schutzeinrichtung);
•
Kontrolle redundanter AC-Relais für jede Netz-Phase.
3.3

OPTIMA COOLING

Für eine optimale interne Temperaturkontrolle ist der
CS15TL/CS20TL mit vier Kühlgebläsen ausgestattet. Beim
DE / SunMaster CS15TL/CS20TL / August 2010
werden Brummspannungen
AC angeschlossen. Optional steht ein Trenntransformator
zwischen Wechselrichter und Netz zur Verfügung. Schutz
vor Inselbildung ist gemäß den nationalen Standards
gewährleistet. Fällt eine Phase des AC-Netzes aus,
schaltet sich der CS15TL/CS20TL unverzüglich ab. Eine
erweiterte Diagnostik mittels Fernüberwachung kann
optional bestellt werden.
Start des Wechselrichters nehmen diese Gebläse ihren
Betrieb langsam auf. Die Geschwindigkeit wird durch die
Innentemperatur und die Ausgangsleistung kontrolliert.
Wenn die Innentemperatur
Kühlgebläse ihre Geschwindigkeit. Diese normale Wirkung
sorgt für einen verbesserten Wirkungsgrad und eine
längere Lebensdauer des CS15TL/CS20TL.
3.4 ÜBERWACHUNG
Der CS15TL/CS20TL ist
Überwachung vor Ort ausgestattet. Optional steht jedoch
auch eine Fernüberwachung über das Internet zur
Verfügung. Sehen Sie sich auch das Kapitel Betrieb an.
Setzen Sie sich mit Ihrem Mastervolt-Lieferanten in
Verbindung, wenn Sie sich für die Fernüberwachung
entscheiden.
FUNKTIONSWEISE
ansteigt, erhöhen die
mit einem Display zur
