8.5 GESAMTBETRÄGE DER ANLAGE*

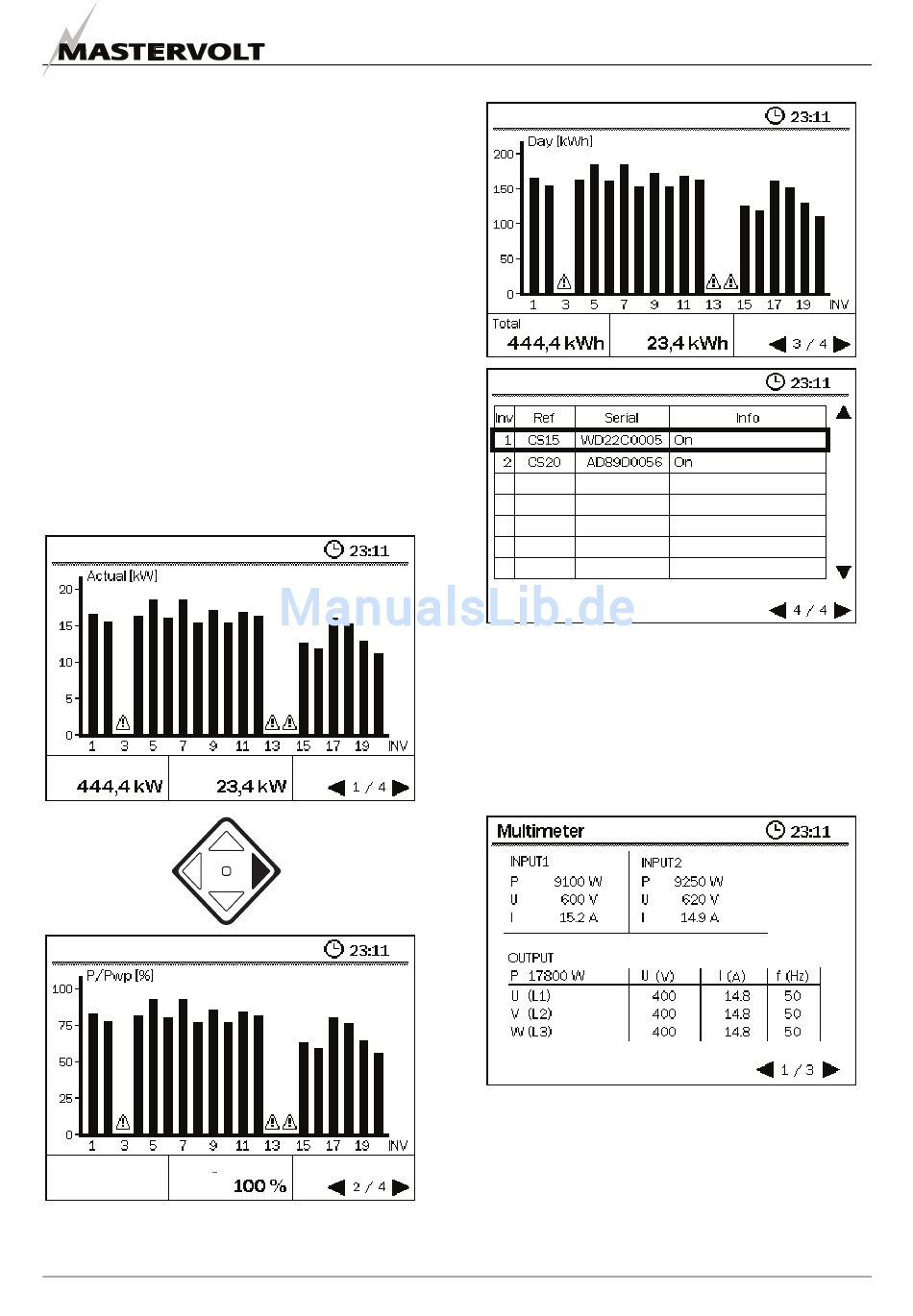

In Abbildung 27 and 28 sehen Sie die vier Bildschirme mit
den Gesamtbeträgen der Anlage. Mit Hilfe der Tasten auf
der rechten und linken Seite des Bildschirms können Sie
zwischen den Bildschirmen scrollen.
Tatsächlich (Abbildung 26, 1.) = tatsächliche Leistung der
Anlage insgesamt in kW,
2.: P/Pwp = normalisierte Leistung in %. Der Spitzenwert
des Wechselrichters in Watt muss zusammen mit dem
Namen des Wechselrichters (Ref.) unter Device Info
(Geräte-Info) (Abschnitt 8.10.4) eingestellt werden. Stellen
Sie diesen Wert ein, damit der Wechselrichter die
normalisierte Leistung berechnen kann.
3.: Tag = Gesamtenergie der Anlage am heutigen Tag in
kWh.
4.: Inv = Nummer des Wechselrichters, die mit der
Nummer des Wechselrichters
Bildschirmen mit den
übereinstimmt;
Ref = Bezugszeichen des Wechselrichters, das Sie selbst
eingeben müssen;
Serial = Seriennummer des Wechselrichters;
Info = Angaben zum Wechselrichter.
Anlage Übersicht
Gesamt Durchschnitt
Anlage Übersicht
Durchschnitt
Abbildung 27: Bildschirme 1&2 mit den Gesamtbeträgen
der Anlage
DE / SunMaster CS15TL/CS20TL / August 2010
auf den anderen
Gesamtbeträgen der Anlage
Anlage Übersicht
Durchschnitt
Anlage Übersicht
Abbildung 28: Bildschirme 3&4 mit den Gesamtbeträgen
der Anlage
8.6

MULTIMETER

Messen Sie mit Hilfe dieses Bildschirms die tatsächlichen
DC- und AC-Werte.
Siehe Abbildung 29. Die Leistung, die Spannung und der
Strom von Eingang 1 und 2 werden angezeigt. Zudem
wird die Wechselstromfrequenz am Ausgang angegeben.
Abbildung 29: Eingänge/Ausgang des Multimeters
* Um diese Funktion zu aktivieren, kann ein Software Update
notwendig sein. Für nähere Informationen kontaktieren Sie
Mastervolt.
DISPLAY
91
