Funktionale Sicherheit mit NORD Frequenzumrichter SK 200E
Baugröße IV:

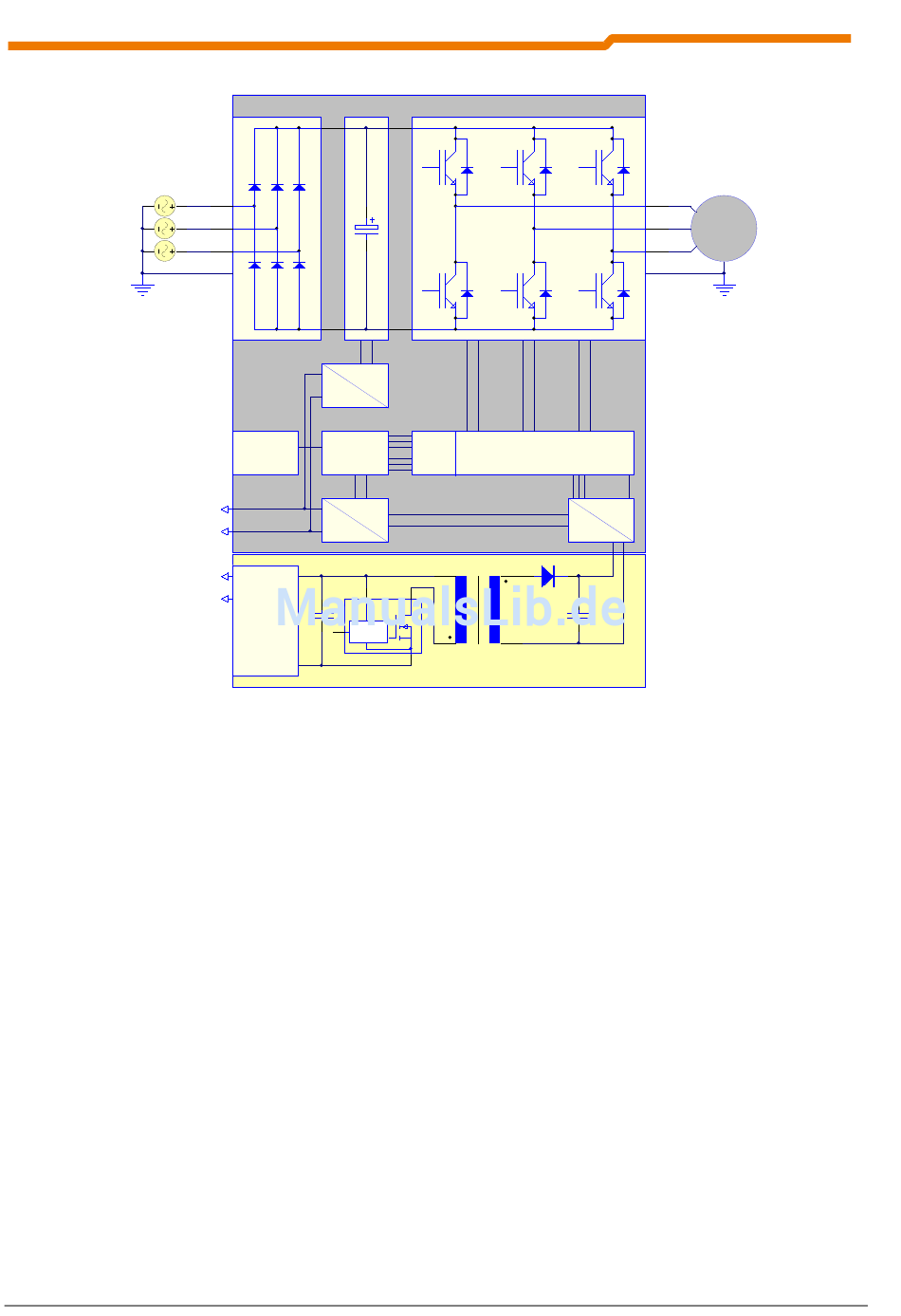

Die Halbleiterschalter des Wechselrichters (T1 bis T6) werden mit einem sehr komplexen Pulsmuster ange-
steuert. Dieses Pulsmuster wird von dem Mikrokontroller (µC) erzeugt und von dem Treiber verstärkt. Der
Treiber übernimmt dabei die Umsetzung der Logik-Signale auf die Steuerspannungen der Halbleiterschalter.
Die Halbleiterschalter werden durch die Steuerspannung geschaltet und das Pulsmuster wird in verstärkter
Form an die Motorklemmen angelegt. Aufgrund der Tiefpasswirkung des Motors entsteht aus der pulsförmigen
Spannung, einer dreiphasigen pulsweitenmodulierten Sinus-Spannung, ein Drehstromsystem. Der Motor ent-
wickelt ein Moment.
30
L1
L2
L3
=
I/O
µC
Schnellhalt
24V
=
GND
24V_SH
Eingangs-
beschaltung
GND_SH
Frequenzumrichter
T1
T3
T2
T4
=
Logik
interne Spannung (Primärleistung)
=
Control
Option "Sicherere Pulssperre"
T5
U
V
W
T6
Treiber
3x High
1x Low
=
=
Steuerspannung
M
BU 0230 DE-2712
