der EG-Baumusterprüfbescheinigung PTB 07 ATEX 3048 X
Die Dauerstromgrenze des Frequenzumrichters muss gemäß dem folgenden Diagramm in Abhängigkeit
der Frequenz eingestellt werden:
1,1
1
0,9
0,8
0,7
0,6
0,5
0,4
Alle übrigen Einstelldaten sind den Erfordernissen des Antriebs entsprechend zu wählen.
Besondere Bedingungen
Ein Gruppenbetrieb der Motoren ist nicht zulässig.
Die Motoren dieses Typs dürfen nur an Umrichtern betrieben werden, die die oben unter "Umrichter-
einstelldaten" genannten Anforderungen erfüllen
Der Bemessungsstrom des Frequenzumrichters darf maximal dem zweifachen Motorbemessungs-strom
entsprechen.
Die Stromüberwachung des Frequenzumrichters muss den Effektivwert des Maschinenstromes mit einer
Toleranz von
5 % bezogen auf den Motorbemessungsstrom erfassen
Vor der Inbetriebnahme ist sicherzustellen, dass an den Klemmen der elektrischen Maschine keine um-
richterbedingten Überspannungen mit einem Scheitelwert von mehr als 1556 V (2*
Prüfbericht PTB Ex 07-37120
Zertifizierungsstelle Explosionsschutz
Im Auftrag
L.S.
Dr.-Ing. F. Lienesch
Regierungsdirektor
www.nord.com

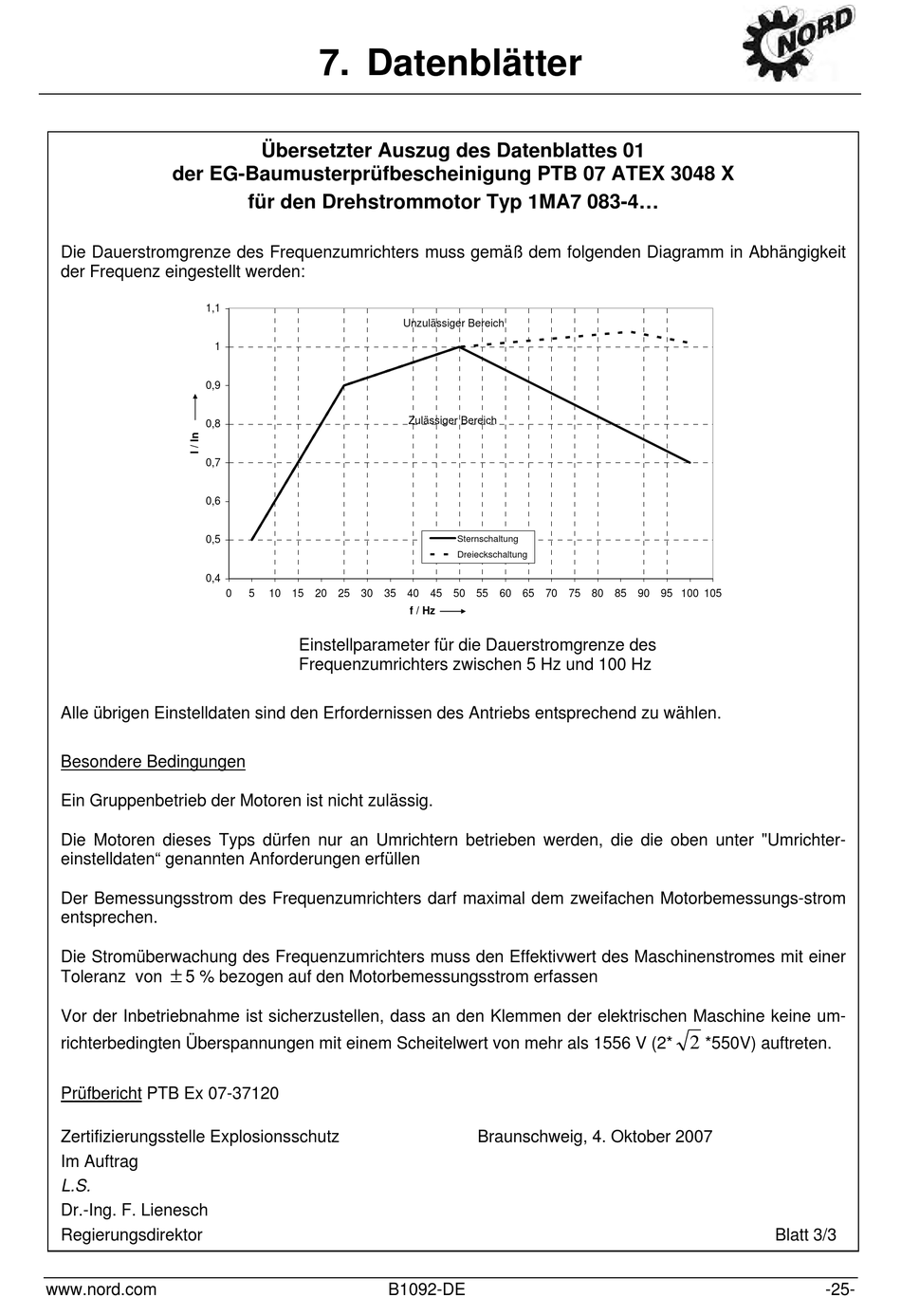

7. Datenblätter
Übersetzter Auszug des Datenblattes 01
für den Drehstrommotor Typ 1MA7 083-4...
0
5
10 15
20 25 30
35 40 45 50 55
Einstellparameter für die Dauerstromgrenze des
Frequenzumrichters zwischen 5 Hz und 100 Hz
B1092-DE
Unzulässiger Bereich
Zulässiger Bereich
Sternschaltung
Dreieckschaltung
60 65 70
75 80 85 90 95 100 105
f / Hz
Braunschweig, 4. Oktober 2007
2
*550V) auftreten.
Blatt 3/3
-25-
