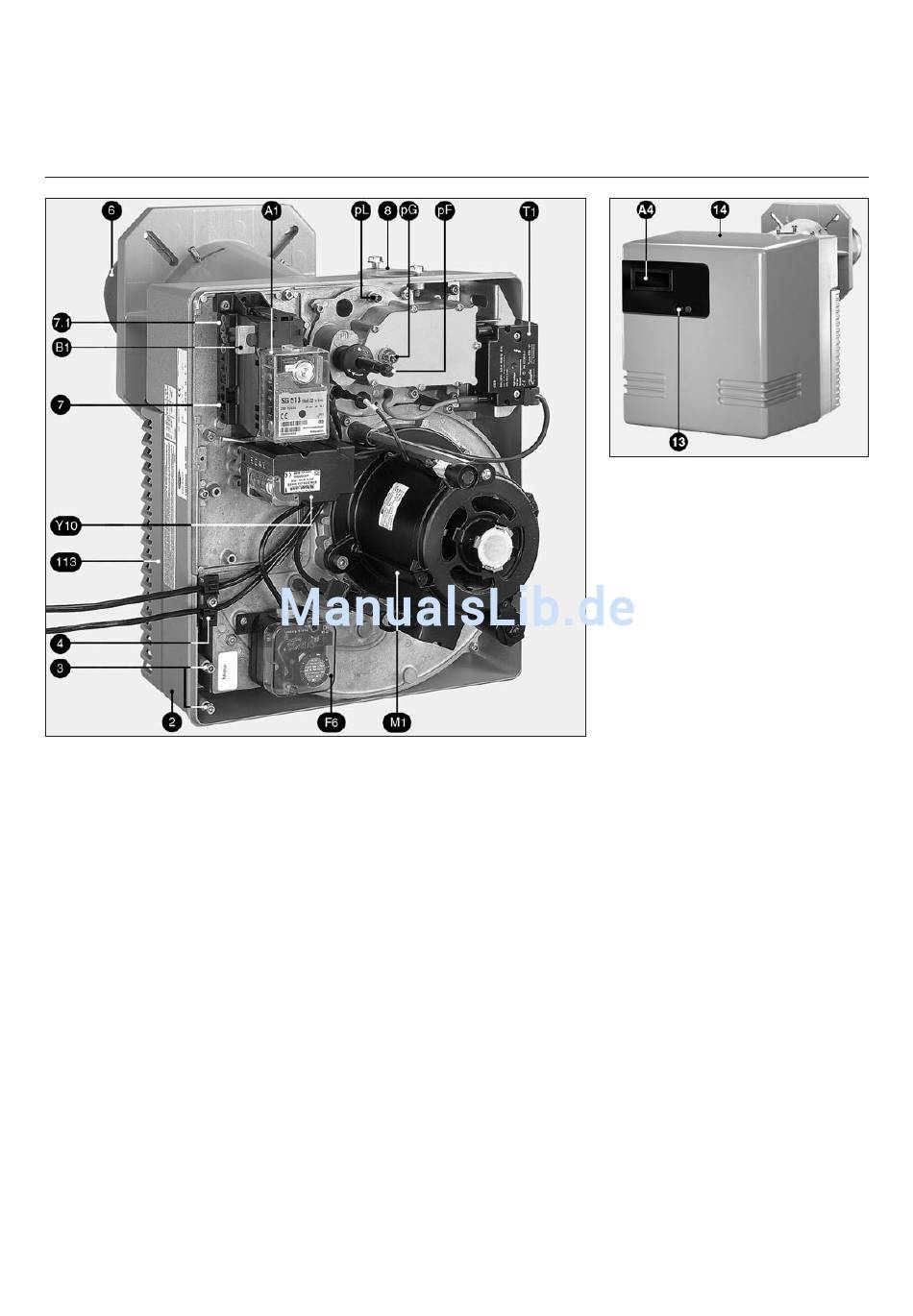

Overview
Burner description
24
03/2005 - Art. Nr. 13 018 082A
A1
Control unit
A4
Translucent cover
B1
Ionisation bridge
F6
Air-pressure switch
M1
Electric motor
T1
Ignition transformer
Y10
Servomotor for air control
2
Housing
3
Equipment plate hanging device
4
Fuse for electrical connection
6
Burner tube
7
Electrical connection, 7-pole
7.1
Electrical connection, 4-pole
(Temperature controller)
8
Gas valve assembly connection
flange
13
Reset button
14
Cover
113
Air box
pF
Measuring nipple for furnace pressure
pG
Gas pressure measuring nipple
pL
Air pressure measuring nipple
