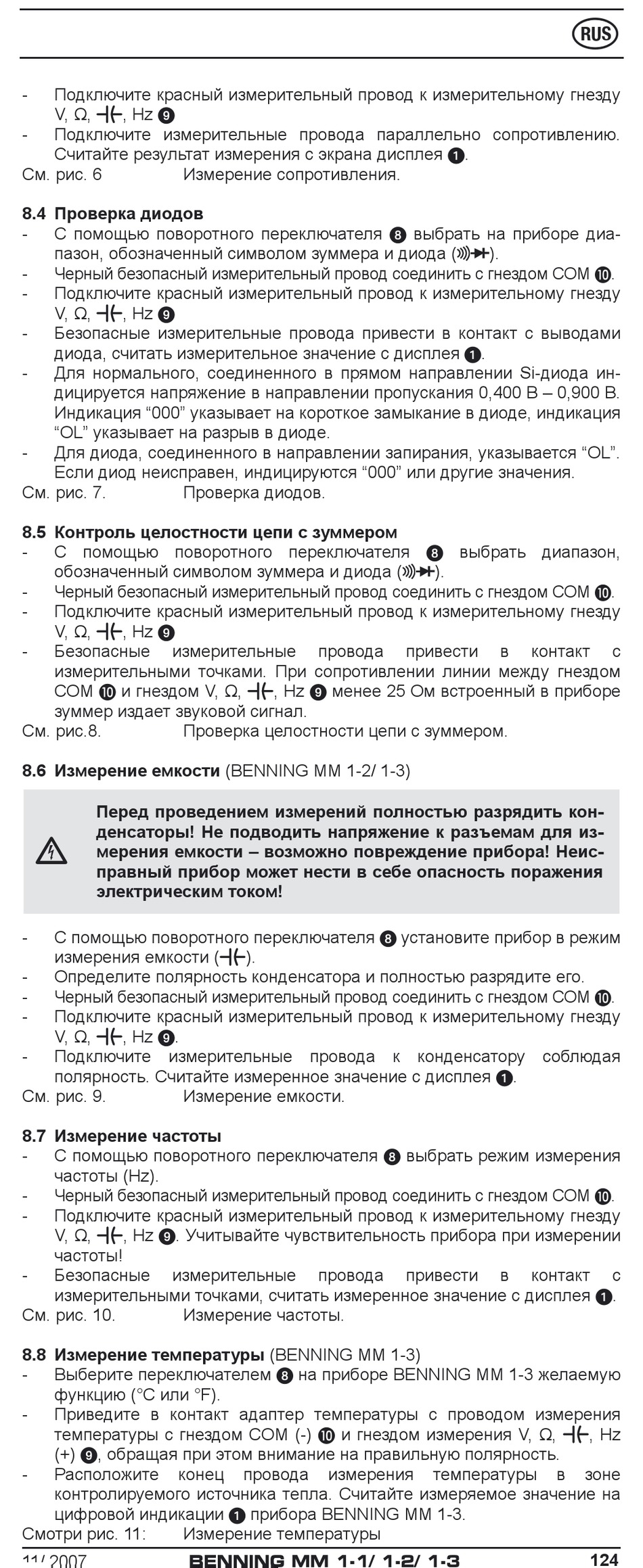

- Подключите красный измерительный провод к измерительному гнезду
V, Ω, , Hz 9
- Подключите измерительные провода параллельно сопротивлению.
Считайте результат измерения с экрана дисплея .
См. рис. 6
8.4 Проверка диодов
- С помощью поворотного переключателя 8 выбрать на приборе диа-
пазон, обозначенный символом зуммера и диода (
- Черный безопасный измерительный провод соединить с гнездом СОМ J.
- Подключите красный измерительный провод к измерительному гнезду
V, Ω, , Hz 9
- Безопасные измерительные провода привести в контакт с выводами
диода, считать измерительное значение с дисплея .
- Для нормального, соединенного в прямом направлении Si-диода ин-
дицируется напряжение в направлении пропускания 0,400 B – 0,900 В.
Индикация "000" указывает на короткое замыкание в диоде, индикация
"OL" указывает на разрыв в диоде.
- Для диода, соединенного в направлении запирания, указывается "OL".
Если диод неисправен, индицируются "000" или другие значения.
См. рис. 7.
8.5 Контроль целостности цепи с зуммером
- С помощью поворотного переключателя 8 выбрать диапазон,
обозначенный символом зуммера и диода (
- Черный безопасный измерительный провод соединить с гнездом СОМ J.
- Подключите красный измерительный провод к измерительному гнезду
V, Ω, , Hz 9
- Безопасные
измерительными точками. При сопротивлении линии между гнездом
СОМ J и гнездом V, Ω,
зуммер издает звуковой сигнал.
См. рис.8.
8.6 Измерение емкости ( BENNING MM 1-2/ 1-3)
Перед проведением измерений полностью разрядить кон‑
денсаторы! Не подводить напряжение к разъемам для из‑

мерения емкости – возможно повреждение прибора! Неис‑
правный прибор может нести в себе опасность поражения
электрическим током!
- С помощью поворотного переключателя 8 установите прибор в режим
измерения емкости (
- Определите полярность конденсатора и полностью разрядите его.
- Черный безопасный измерительный провод соединить с гнездом СОМ J.
- Подключите красный измерительный провод к измерительному гнезду
V, Ω, , Hz 9.
- Подключите измерительные провода к конденсатору соблюдая
полярность. Считайте измеренное значение с дисплея .
См. рис. 9.
8.7 Измерение частоты
- С помощью поворотного переключателя 8 выбрать режим измерения
частоты (Hz).
- Черный безопасный измерительный провод соединить с гнездом СОМ J.
- Подключите красный измерительный провод к измерительному гнезду
V, Ω, , Hz 9. Учитывайте чувствительность прибора при измерении
частоты!
- Безопасные
измерительными точками, считать измеренное значение с дисплея .
См. рис. 10.
8.8 Измерение температуры (BENNING MM 1-3)
- Выберите переключателем 8 на приборе BENNING MM 1-3 желаемую
функцию (°C или °F).
- Приведите в контакт адаптер температуры с проводом измерения
температуры с гнездом COM (-) J и гнездом измерения V, Ω,
(+) 9, обращая при этом внимание на правильную полярность.
- Расположите
контролируемого источника тепла. Считайте измеряемое значение на
цифровой индикации  прибора BENNING MM 1-3.
Смотри рис. 11:
11/ 2007
Измерение сопротивления.
Проверка диодов.
измерительные
, Hz 9 менее 25 Ом встроенный в приборе
Проверка целостности цепи с зуммером.
).
Измерение емкости.
измерительные
Измерение частоты.
конец провода
Измерение температуры
BENNING MM 1‑1/ 1‑2/ 1‑3
).
провода привести
провода привести
измерения температуры

).
в контакт
в контакт
, Hz
в зоне
124
