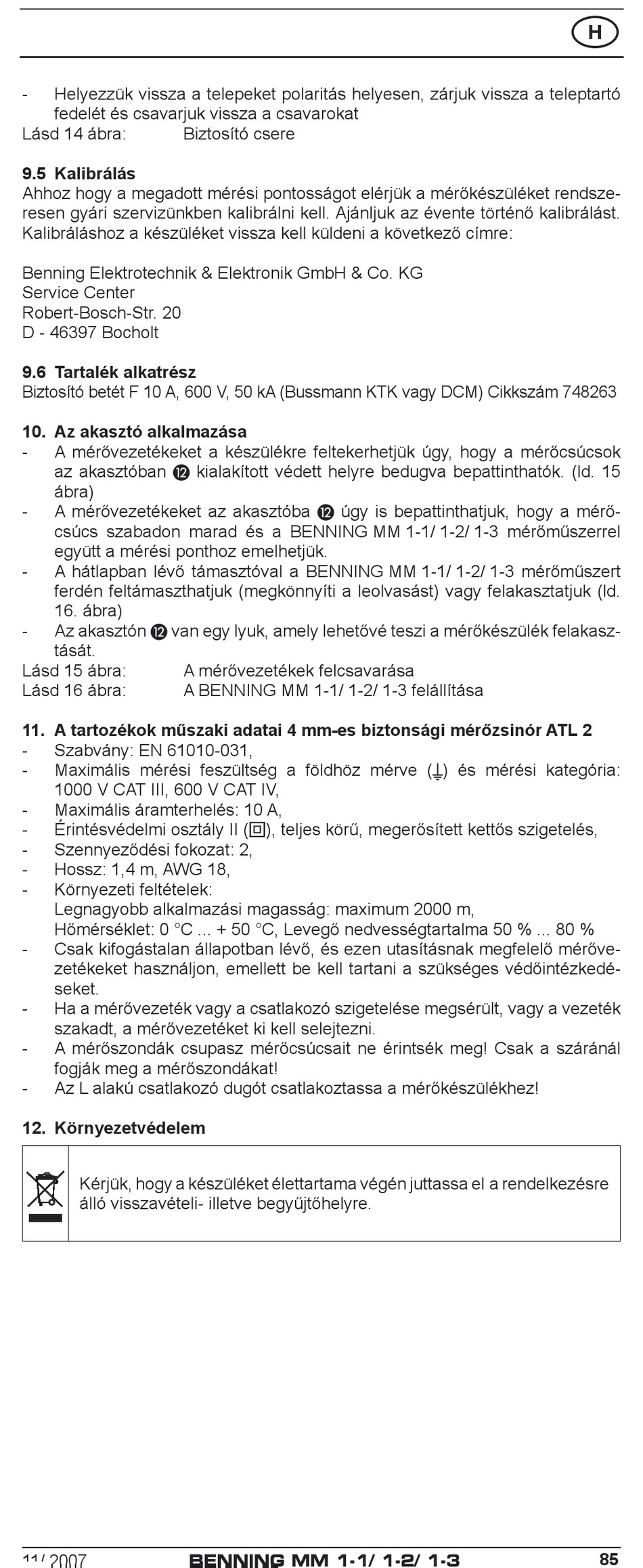

- Helyezzük vissza a telepeket polaritás helyesen, zárjuk vissza a teleptartó
fedelét és csavarjuk vissza a csavarokat
Lásd 14 ábra:
9.5 Kalibrálás
Ahhoz hogy a megadott mérési pontosságot elérjük a mérőkészüléket rendsze-
resen gyári szervizünkben kalibrálni kell. Ajánljuk az évente történő kalibrálást.
Kalibráláshoz a készüléket vissza kell küldeni a következő címre:
Benning Elektrotechnik & Elektronik GmbH & Co. KG
Service Center
Robert-Bosch-Str. 20
D - 46397 Bocholt
9.6 Tartalék alkatrész
Biztosító betét F 10 A, 600 V, 50 kA (Bussmann KTK vagy DCM) Cikkszám 748263
10. Az akasztó alkalmazása
- A mérővezetékeket a készülékre feltekerhetjük úgy, hogy a mérőcsúcsok
az akasztóban L kialakított védett helyre bedugva bepattinthatók. (ld. 15
ábra)
- A mérővezetékeket az akasztóba L úgy is bepattinthatjuk, hogy a mérő-
csúcs szabadon marad és a BENNING MM 1-1/ 1-2/ 1-3 mérőműszerrel
együtt a mérési ponthoz emelhetjük.
- A hátlapban lévő támasztóval a BENNING MM 1-1/ 1-2/ 1-3 mérőműszert
ferdén feltámaszthatjuk (megkönnyíti a leolvasást) vagy felakasztatjuk (ld.
16. ábra)
- Az akasztón L van egy lyuk, amely lehetővé teszi a mérőkészülék felakasz-
tását.
Lásd 15 ábra:
Lásd 16 ábra:
11. A tartozékok műszaki adatai 4 mm‑es biztonsági mérőzsinór ATL 2
- Szabvány: EN 61010-031,
- Maximális mérési feszültség a földhöz mérve ( ) és mérési kategória:
1000 V CAT III, 600 V CAT IV,
- Maximális áramterhelés: 10 A,
- Érintésvédelmi osztály II (  ), teljes körű, megerősített kettős szigetelés,
- Szennyeződési fokozat: 2,
- Hossz: 1,4 m, AWG 18,
- Környezeti feltételek:
Legnagyobb alkalmazási magasság: maximum 2000 m,
Hőmérséklet: 0 °C ... + 50 °C, Levegő nedvességtartalma 50 % ... 80 %
- Csak kifogástalan állapotban lévő, és ezen utasításnak megfelelő mérőve-
zetékeket használjon, emellett be kell tartani a szükséges védőintézkedé-
seket.
- Ha a mérővezeték vagy a csatlakozó szigetelése megsérült, vagy a vezeték
szakadt, a mérővezetéket ki kell selejtezni.
- A mérőszondák csupasz mérőcsúcsait ne érintsék meg! Csak a száránál
fogják meg a mérőszondákat!
- Az L alakú csatlakozó dugót csatlakoztassa a mérőkészülékhez!
12. Környezetvédelem
Kérjük, hogy a készüléket élettartama végén juttassa el a rendelkezésre
álló visszavételi- illetve begyűjtőhelyre.
11/ 2007
Biztosító csere
A mérővezetékek felcsavarása
A BENNING MM 1-1/ 1-2/ 1-3 felállítása
